Instalación
12
3.3 Instrucciones de instalación
3.3.1

Instrumento de campo

Hay varias formas para sujetar la caja para montaje en campo
• Montaje en pared con tornillos de fijación
• Montaje en tubería cilíndrica
• Montaje en barra de soporte se sección cuadrada
AVISO
Efecto de condiciones meteorológicas (lluvia, nieve, radiación solar directa, etc.)
Funcionamiento defectuoso a inoperatividad total del transmisor
‣
Si se monta al aire libre, dótelo siempre de una cubierta de protección contra la
intemperie (accesorio).
Montaje en pared del transmisor

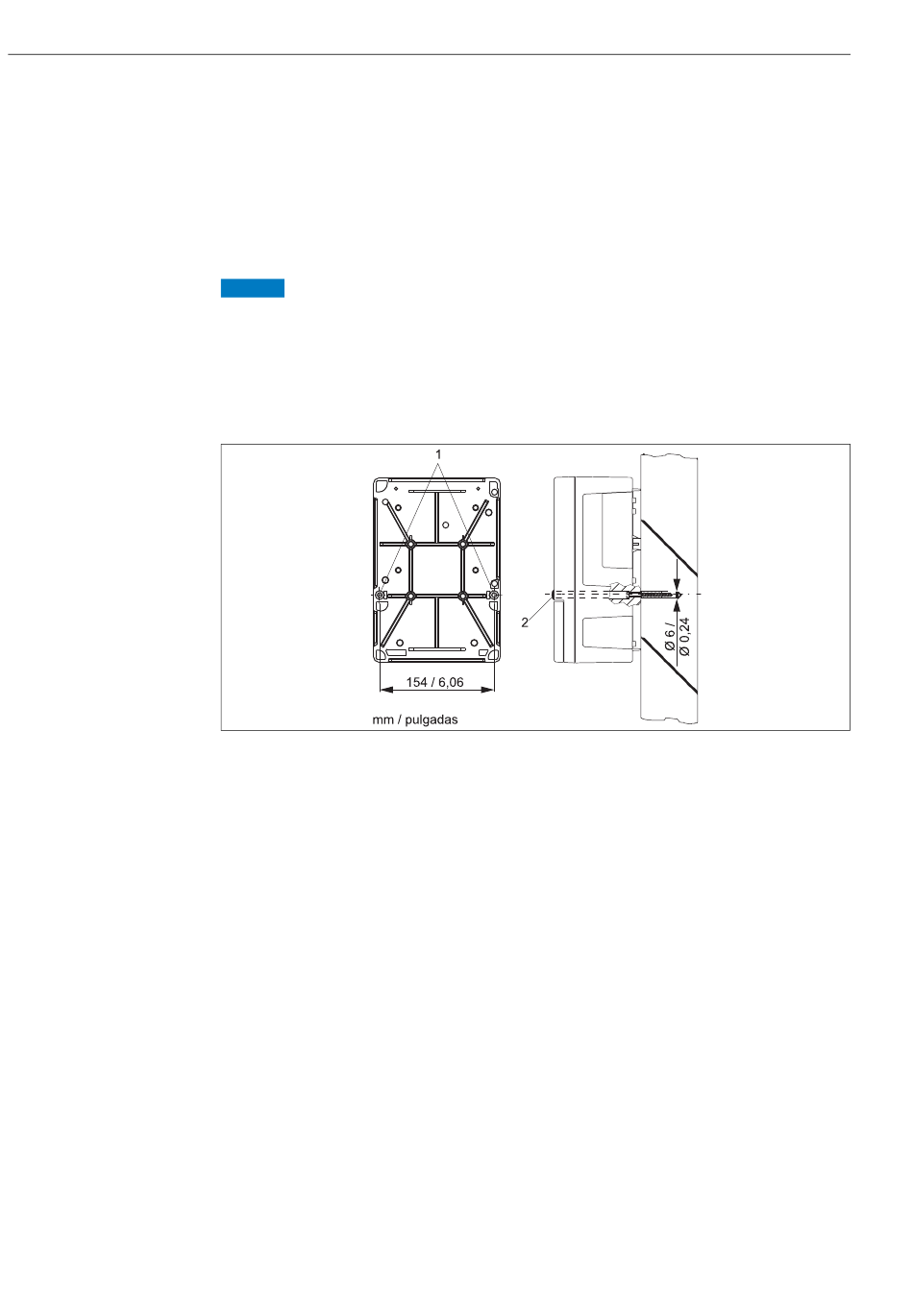

Fig. 5: Montaje en pared del instrumento de campo
Para montar el transmisor en una pared, proceda de la forma siguiente:
1. Taladre orificios tal como se ilustra en  å 5.
2. Introduzca, por el lado frontal, los dos tornillos de fijación en los orificios para
fijación (1).
3. Monte el transmisor tal como se ilustra en la figura.
4. Tape los orificios con capuchones de plástico (2).
Liquisys M CPM223/253
a0005736
