Note
• Controllare di avere acceso il ricevitore quando i
segnali video e audio di un componente di
riproduzione vengono emessi da un televisore
tramite il ricevitore. Se l'alimentazione non è
attivata, non saranno trasmessi né i segnali video
né audio.
• Collegare i componenti di visualizzazione delle
immagini, come ad esempio un monitor di
televisore o un proiettore, al jack HDMI TV OUT
o MONITOR OUT del ricevitore. La registrazione
potrebbe non essere possibile, anche se si
collegano componenti di registrazione.
• In base allo stato del collegamento tra il televisore
e l'antenna, l'immagine sullo schermo televisivo
può apparire distorta. In tal caso, posizionare
l'antenna più lontano dal ricevitore.
• Quando si collegano cavi digitali ottici, inserire
completamente le spine fino ad avvertire il clic di
incastro.
• Non piegare o annodare i cavi digitali ottici.
Suggerimento
Tutte le prese audio digitali sono compatibili con le
frequenze di campionamento 32 kHz, 44,1 kHz,
48 kHz e 96 kHz.
IT
22
4a: Collegamento dei
componenti audio

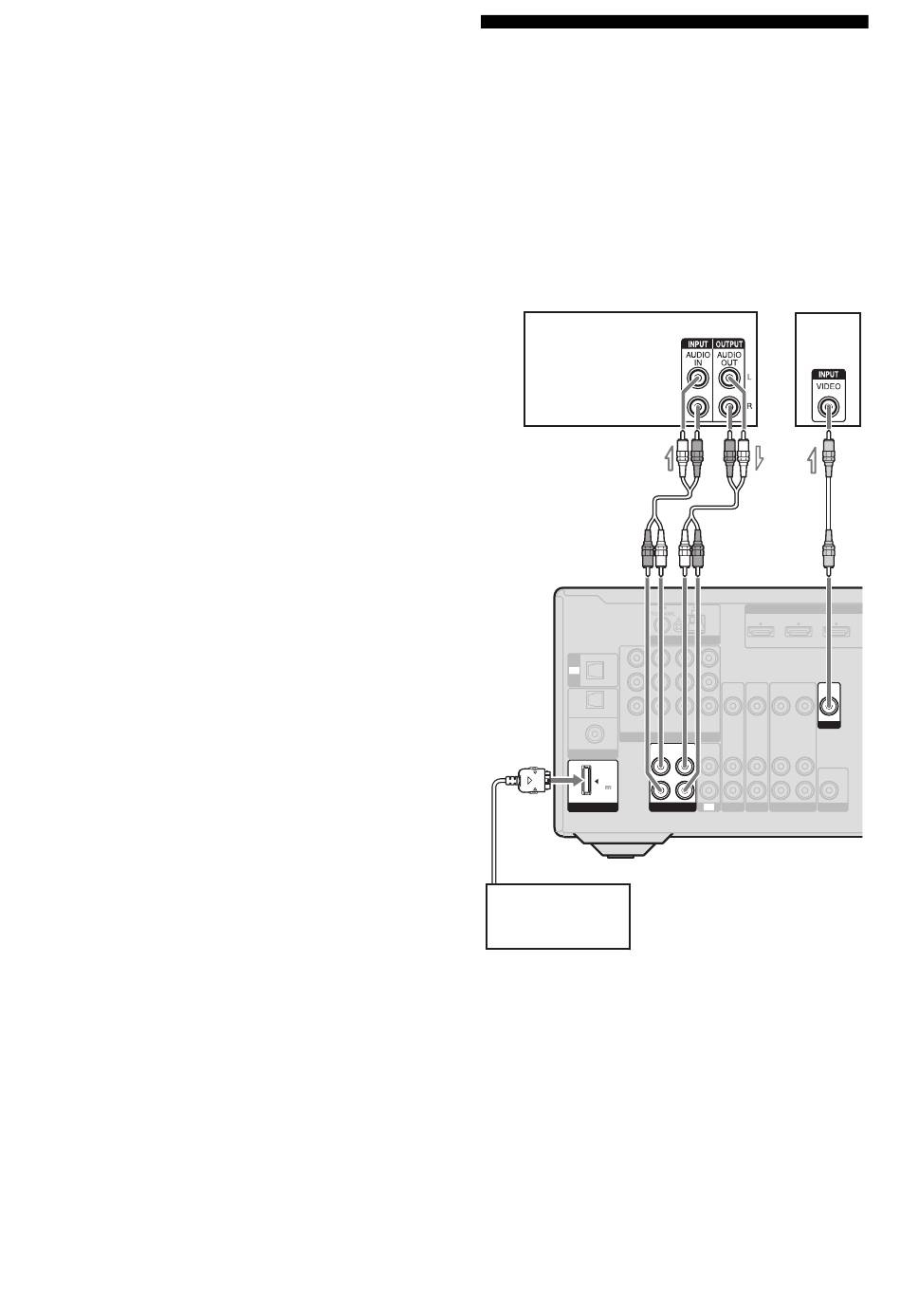

Nella seguente figura sono illustrate le
modalità di collegamento di un lettore Super
Audio CD, lettore CD, registratore CD e
adattatore DIGITAL MEDIA PORT. Prima di
collegare i cavi, accertarsi di scollegare il cavo
di alimentazione CA.
Lettore Super
Audio CD,
lettore CD,
registratore CD
A
Y
IN
TV
/
P
B
OPTICAL C
B
SAT/
CATV
P /
R
IN
C
R
OPTICAL
IN 3
DVD
COMPONENT VIDEO
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
L
DC5V
R
0.7A MAX
DMPORT
Adattatore
DIGITAL MEDIA
PORT
A Cavo audio (non in dotazione)
B Cavo video (non in dotazione)
Televi-
sore
B
HDMI ASSIGNABLE (INPUT O
N I 3 N I 2
ANTENNA
VIDEO VIDEO VIDEO VIDEO VIDEO
IN IN OUT IN
MONITOR
IN 2 IN 1
MONITOR
OUT
ASSIGNABLE (INPUT ONLY)
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
OUT IN IN IN IN OUT IN
AUDIO
TV BD VIDEO 1
SA-CD/CD/CD-R SAT/CATV SUBWOOFER
N I 1
OUT
OUT
