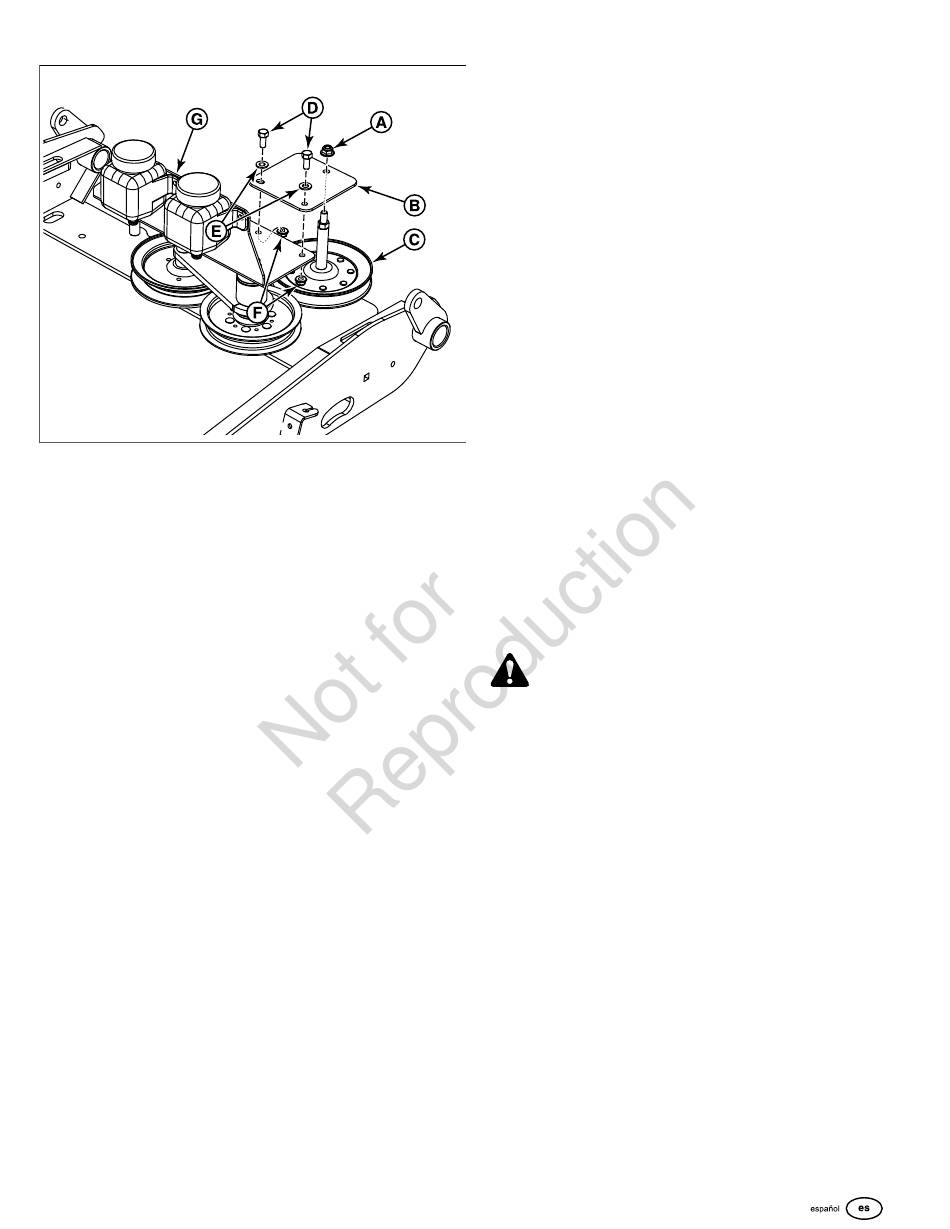

7. Retire los dos (2) pernos de 5/16" (D), las arandelas
planas de 5/16" (E) y las tuercas con brida nylock de
5/16" (F) que fijan la placa de apoyo de la polea a la
placa de montaje del tanque hidráulico (G). Aleje la placa
de apoyo de la polea del montaje del tanque hidráulico,
de modo que se pueda retirar la correa de la máquina.
8. Retire la correa vieja y remplácela por una nueva (H,
Figura 60). Asegúrese de que el lado en V de la correa
asiente en la ranura de la polea tensora ajustable
estacionaria frontal (I), ambas poleas de transmisión (J) y
la polea del cigüeñal (K). Asegúrese de que el lado plano
de la correa entre en contacto con las caras de la polea
tensora ajustable (L) y la polea tensora estacionaria
ajustable (M).
9. Gire la placa de apoyo de la polea (B, Figura 61) de
vuelta a su posición y fíjela a la placa de montaje del
tanque hidráulico (G) con los dos (2) pernos de 5/16" (D),
las arandelas planas de 5/16" (E) y las tuercas con brida
nylock de 5/16" (F).
10. Vuelva a apretar la tuerca con brida nylock de 3/8" (A)
que fija la placa de apoyo de la polea (B) a la pila de la
polea fija delantera (C).
11. Vuelva a instalar la argolla de ancla del resorte (F,
Figura 60) en la lengüeta del ancla de resorte y apriete
holgadamente la tuerca de ajuste (G).
12. Apriete la tuerca de ajuste hasta que el resorte (N)
alcance una medida de bobina a bobina (O) de
5-3/4" (14,6 cm).
13. Apriete la contratuerca (E).
14. Vuelva a instalar el cojinete de anclaje del embrague
(C) en el embrague de toma de fuerza (D) y fíjelo con
las piezas metálicas (B) que se retiraron anteriormente.
Reconecte el mazo de cables al embrague del PTO.
15. Vuelva a instalar la correa de transmisión de la cubierta
del cortacésped. Consulte Reemplazo de la correa de
transmisión del cortacésped para obtener instrucciones.
Ajuste de Suspensión Trasera
El ensamblaje del amortiguador se puede ajustar de dos
modos para permitirle al operador adaptar el montable a
su peso o a las condiciones de operación. Tiene la opción
de ajustar la precarga del resorte, la posición de montaje
superior o ambas.
Puntos a considerar antes de ajustar la suspensión:
• Se debe utilizar una precarga menor del resorte con los
operadores muy ligeros, lo cual les brinda un traslado
más suave y acojinado.
• La precarga mayor del resorte o la posición #2 de
montaje deben utilizarse para operadores de mayor
peso, o cuando se instale un sistema de recolección de
hierba en la parte trasera, con lo cual se logra un traslado
más rígido.

Para ajustar la precarga del resorte:

1. Estacione la máquina sobre una superficie plana y
nivelada. Desactive la PTO, detenga el motor y active el
freno de estacionamiento.
2. Eleve la parte trasera de la máquina y sujétela con
soportes de gato. Coloque cuñas en las ruedas
delanteras para evitar que la máquina ruede.
3. Retire los neumáticos de transmisión posterior.
ADVERTENCIA
Use las dos manos cuando ajuste los resortes de impacto.
Esto evitará que la llave se resbale mientras se aplica
presión.
4. Ver Figura 62. Con la llave de tuercas provista (n/
p 5022853), inserte la punta de la llave en la ranura en el
ajustador de precarga. Con la llave sujeta en una mano,
gire en sentido antihorario para aumentar la carga
previa, o gire en sentido horario para disminuir la carga
previa. Asegúrese de que ambos amortiguadores estén
ajustados con la misma cantidad de carga previa.
