1. Posición de bloqueo/punto
muerto
2. Palanca de control
8. Si es necesario un ajuste, afloje la tuerca y la
contratuerca contra la horquilla (Figura 69).
9. Aplique una ligera presión hacia atrás en la palanca
de control de movimiento, gire la cabeza del perno de
ajuste en el sentido apropiado hasta que la palanca de
control esté centrada en posición de bloqueo/punto
muerto (Figura 69).
Nota: Si mantiene una presión hacia atrás sobre la
palanca, el pasador se mantendrá en el extremo de la
ranura y el perno de ajuste podrá desplazar la palanca
a la posición apropiada.
10. Apriete la tuerca y la contratuerca (Figura 69).
11. Repita en el otro lado de la máquina.

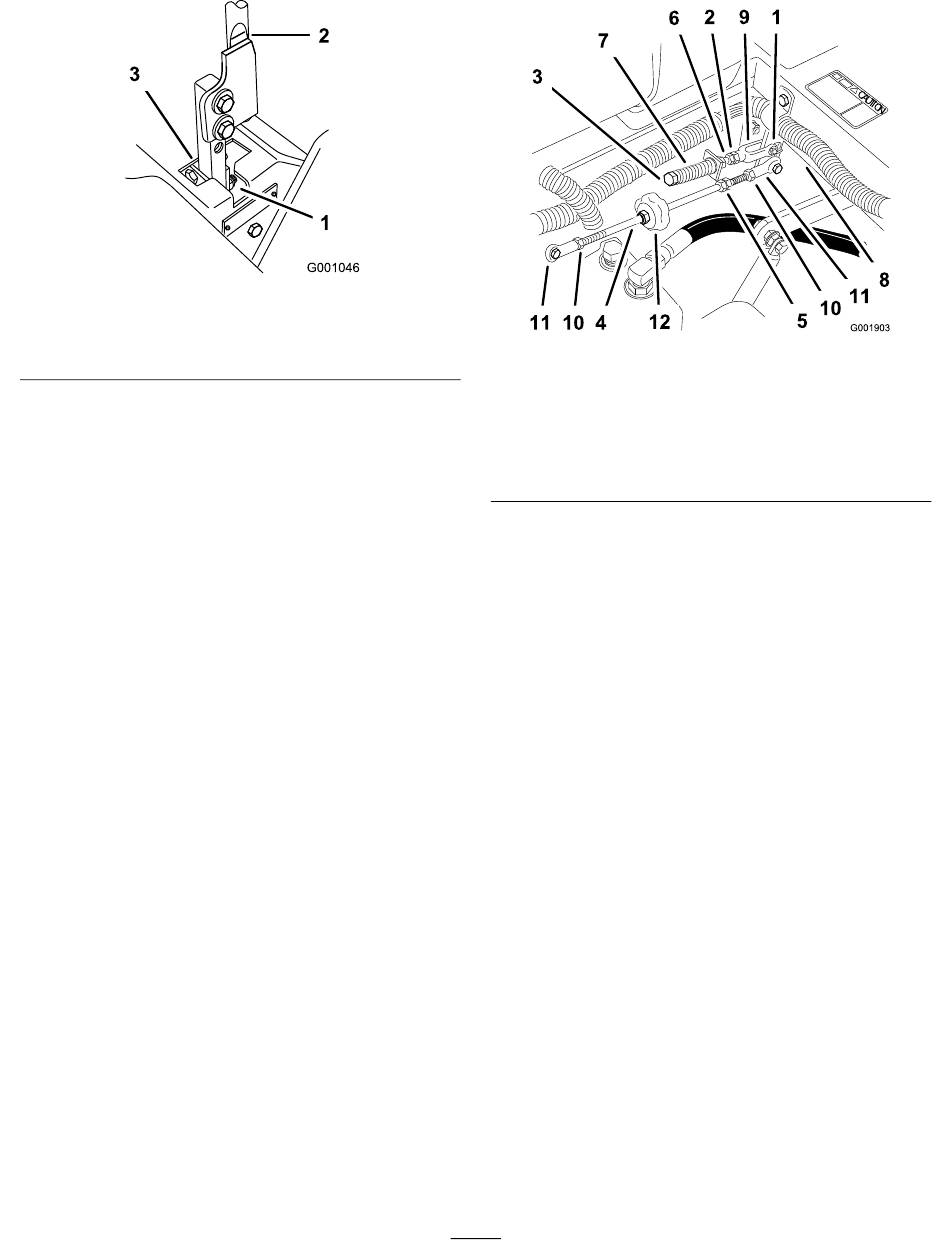

Figura 68
3. Posición de punto muerto
1. Pasador en la ranura
2. Tuerca contra la horquilla
3. Perno de ajuste
4. Varilla de la bomba
5. Tuercas dobles
6. Contratuerca
52
Figura 69
7. Muelle
8. Eje de giro
9. Horquilla
10. Contratuerca
11. Articulación esférica
12. Pomo de ajuste
