Conexiones bridadas: procedimiento de instalación

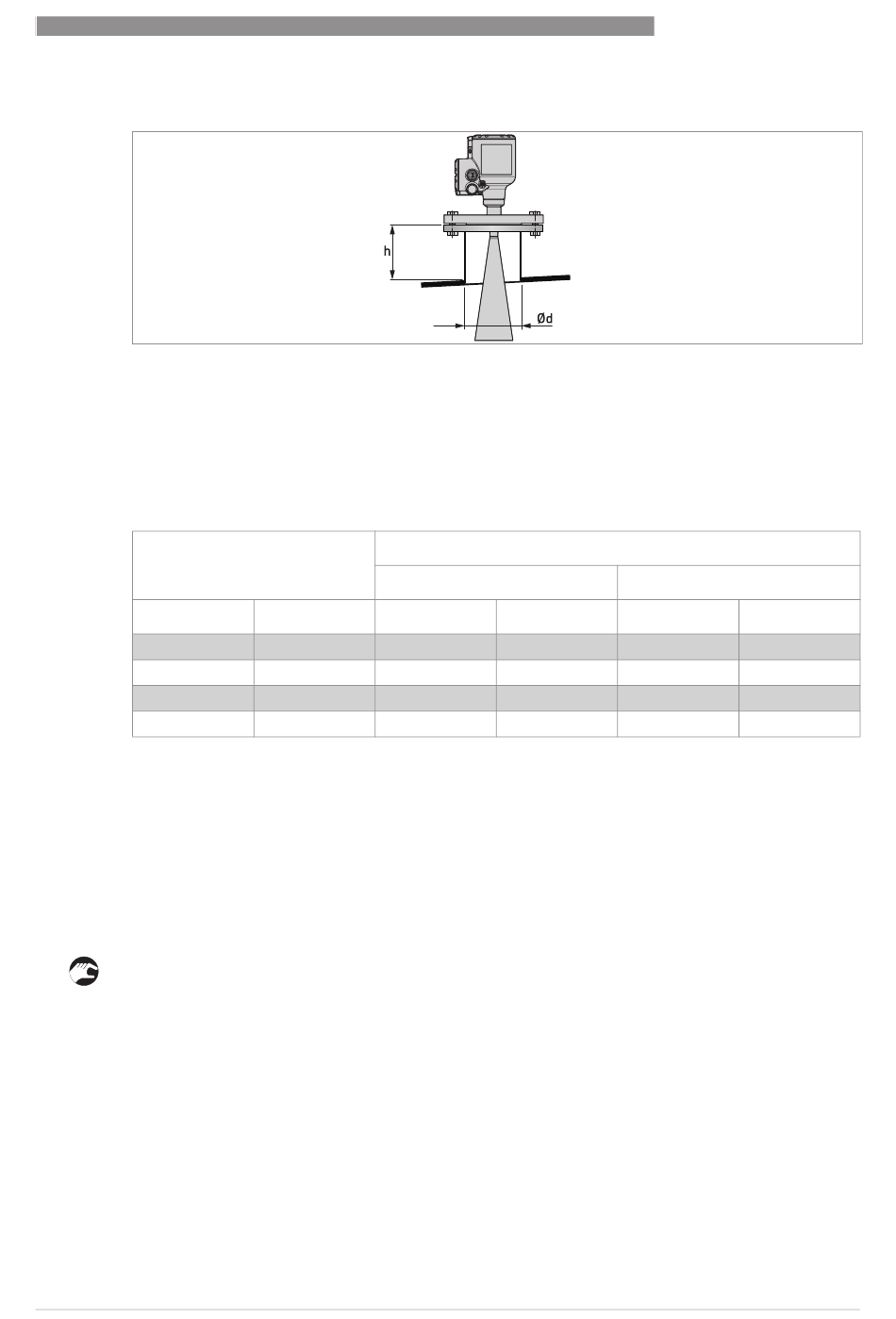

Figura 3-10: Conexiones bridadas: procedimiento de instalación
Ød = diámetro de la tobera
h = altura de la tobera
Tamaño recomendado de la tobera para conexiones bridadas
La tobera debe ser lo más corta posible. Consulte la tabla siguiente para la altura máxima de la
tobera:
Diámetro de la tobera y la
[mm]
80
100
150
200
1 Si el equipo tiene extensiones de antena, esta opción aumenta la altura máxima de la tobera. Sume a este valor la lon-
gitud de las extensiones de antena conectadas al equipo.
Equipamiento necesario:
• Equipo
• Junta para brida (no suministrada)
• Llave de tuercas (no suministrada)
Si el diámetro de la antena es inferior al tamaño de la conexión a proceso (bridada):
• Asegúrese de que la brida situada en la tobera está nivelada.
• Asegúrese de utilizar la junta adecuada para las dimensiones de la brida y el proceso.
• Alinee correctamente la junta con la cara de la brida de la tobera.
• Coloque el equipo cuidadosamente en la brida del silo. No una todavía la brida del equipo al
silo.
• Asegúrese de colocar el equipo apuntando en la dirección correcta. Para más información,
Notas generales
vaya a
correcta")..
• Apriete los pernos de la brida. Consulte en las normas y reglamentos locales el par de apriete
correcto de los pernos.
i Fin del procedimiento.
