Instalación
Precaución: Para garantizar la seguridad, preste atención a cortar el interruptor de AC
antes de la instalación. El interruptor de la batería también debe desconectarse, si se trata de
un modelo de tiempo de respaldo prolongado.
Cuidado:
1.
La instalación y el cableado deben ser realizados por personal profesional de acuerdo
con las normas locales.
2.
El SAI necesita conectarse a tierra.
2.1 Inspección Desempaque
Inspeccione la apariencia del UPS para ver si hay algún daño durante el transporte. No
encienda la unidad y notifique inmediatamente al transportista y al distribuidor si hay algún
daño o falta alguna pieza.
Reciclaje: Las cajas de embalaje son reciclables, así que guárdelas bien para usarlas en el
futuro.

2.2 Calendario de cableado

Atención: El diámetro del cable y el área de la sección transversal de los tres hilos
dependen de la potencia real del SAI.
Modelo
6K
10K
2.3 Conexión de UPS
Advertencia: La corriente nominal para el interruptor de alimentación de AC debe ser
mayor que la corriente de entrada máxima del SAI. De lo contrario, el interruptor de
alimentación de AC se quemará y destruirá.
1. Elija el cable de acuerdo con la tabla
de cableado

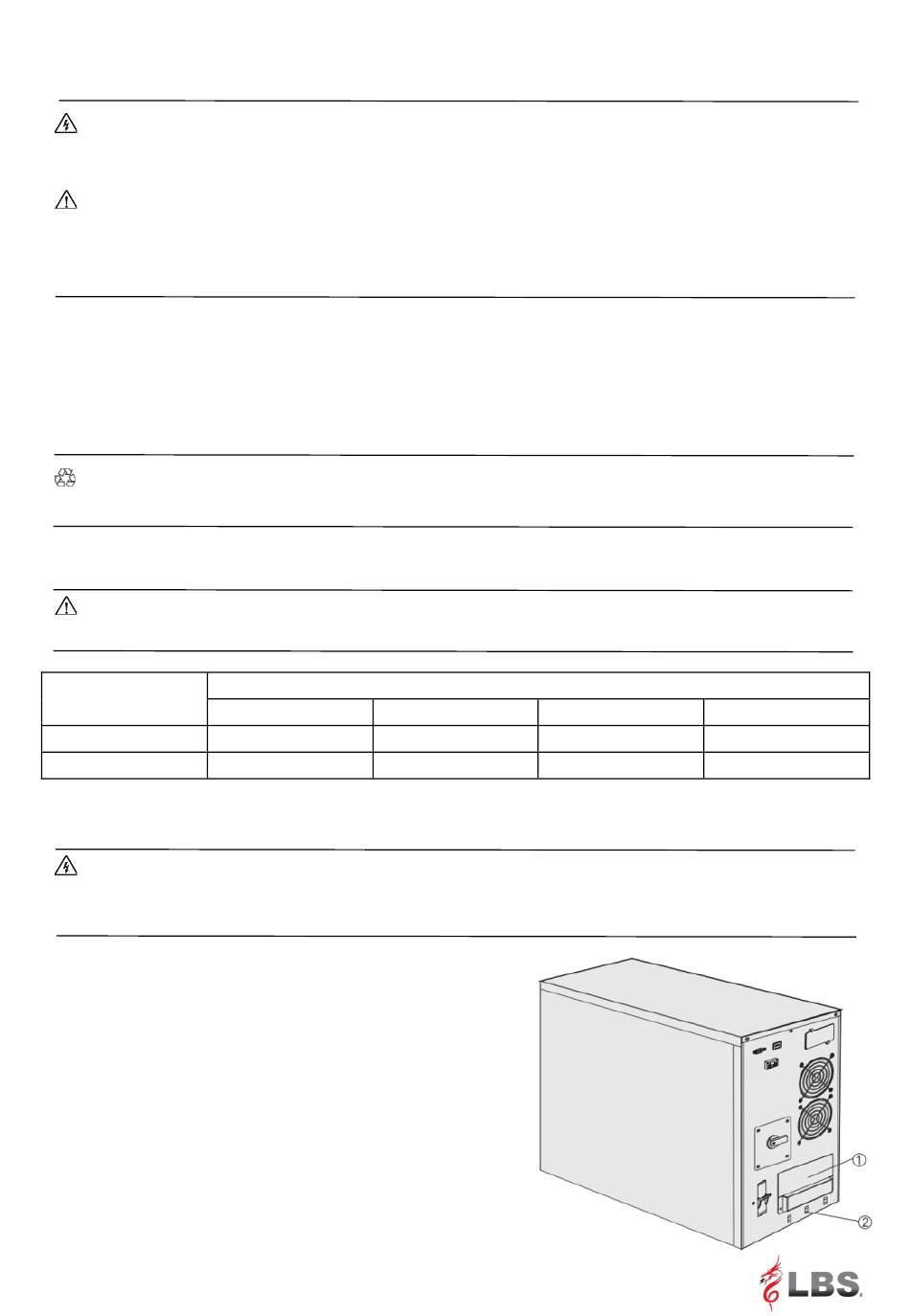

2. Retire la cubierta de terminales en el panel posterior
del SAI①.
3. Conecte los cables de entrada y salida al
terminales de entrada y salida correspondientes.
4. Ate bien el cable y páselo por los agujeros②.
5. Ate el cable de entrada, salida y batería con el
alambre, ajuste el alambre a la posición apropiada
y arreglar el cable.
Entrada
10 (6mm²)
10 (6mm²)
8 (10mm²)
8 (10mm²)
AWG
Salida
Batería
10 (6mm²)
8 (10mm²)
5
Cableado Tierra
10 (6mm²)
8 (10mm²)
