Conexión Del Sensor De Temperatura De La Bomba Cdx - Edwards CDX1000 Manual De Instrucciones

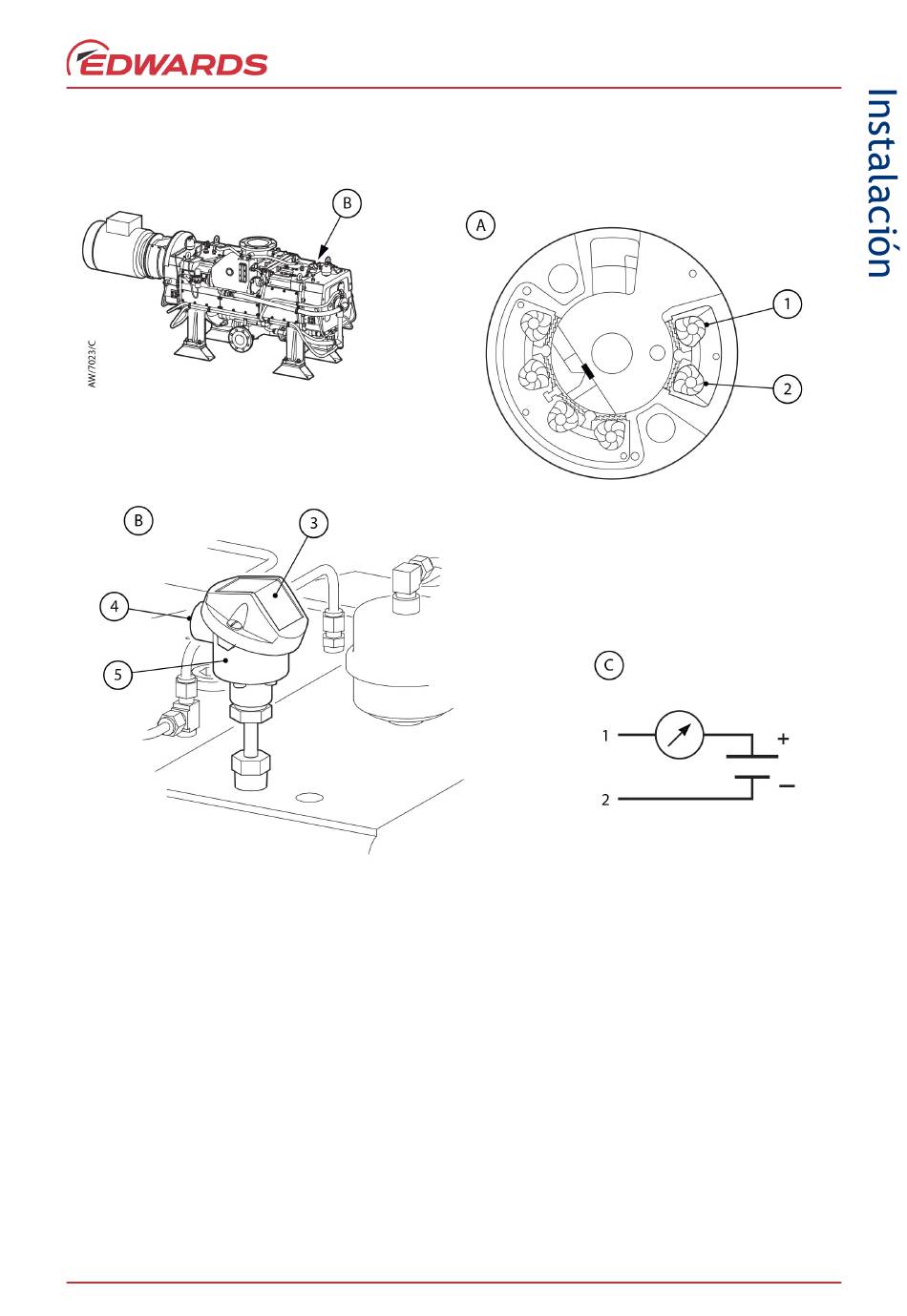

Figura 8 - Conexión del sensor de temperatura de la bomba CDX
A. Interior del sensor
B. Vista general
C. Esquema del circuito
© Edwards Limited 2019. Todos los derechos reservados.
Edwards y el logotipo de Edwards son marcas comerciales de Edwards Limited.
1. Terminal 1
2. Terminal 2
3. Cubierta superior
4. Orificio de entrada del cable
5. Sensor de temperatura
A70801888 Issue F
Página 31
