Sustitución De Los Filtros De Aceite Y Limpieza De Los Indicadores De Nivel De Aceite - Edwards CDX1000 Manual De Instrucciones

A70801888 Issue F

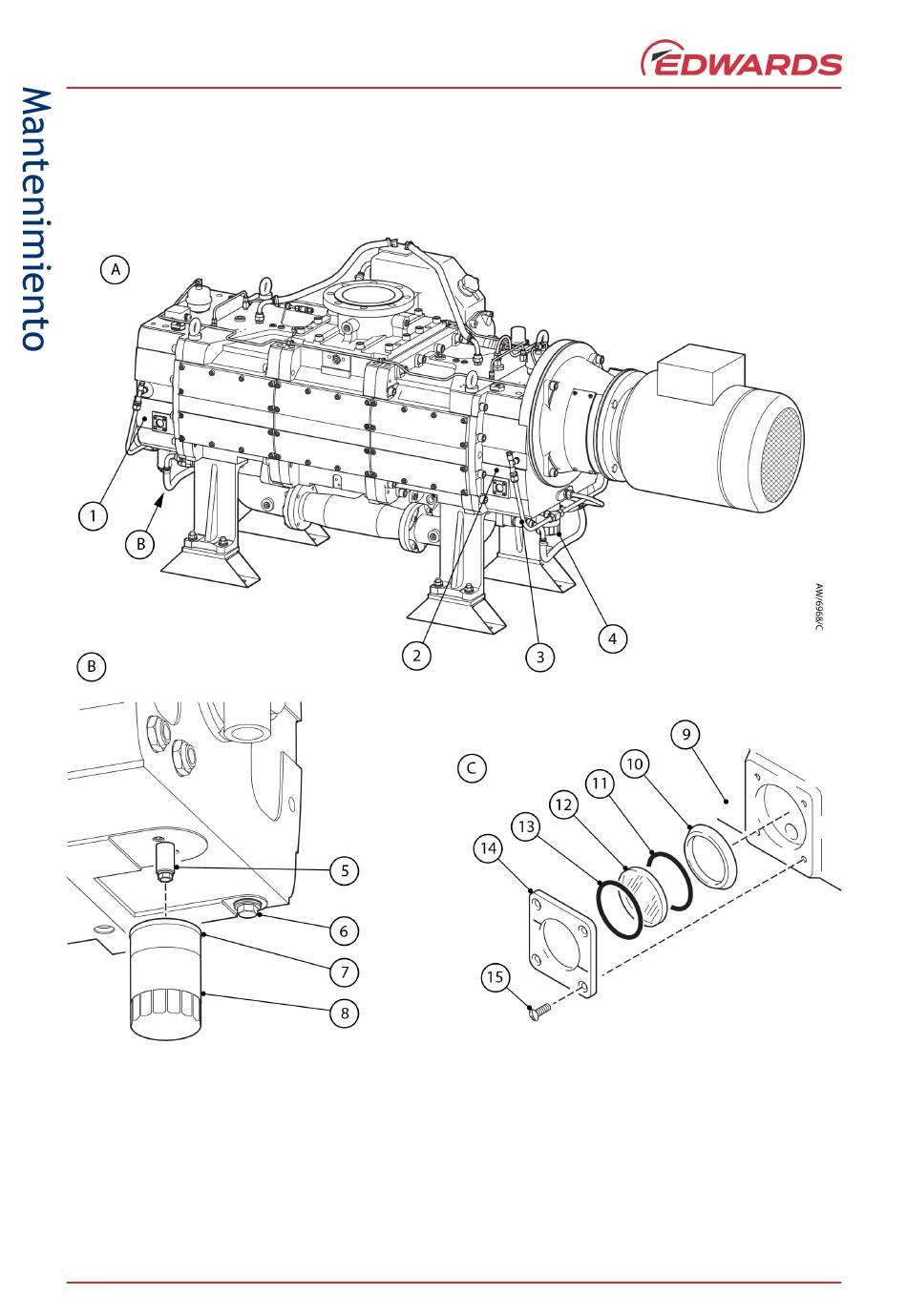

Figura 10 - Sustitución de los filtros de aceite y limpieza de los indicadores de nivel de aceite
1. Cubierta del extremo
2. Caja de engranajes
3. Tapón de drenaje de aceite de la caja de
engranajes
4. Filtro de aceite de la caja de engranajes
5. Adaptador del puerto de ventilación
6. Tapón de drenaje de aceite de la cubierta
del extremo
7. Junta
Página 54 © Edwards Limited 2019. Todos los derechos reservados.
Edwards y el logotipo de Edwards son marcas comerciales de Edwards Limited.
8. Filtro de aceite
9. Cubierta del extremo / caja de engranajes
10. Anillo de compresión
11. Junta tórica
12. Indicador
13. Junta tórica
14. Bisel
15. Tornillos (4 uds.)
