Ajuste De La Tensión De Las Cintas Transportadoras - Toro BULLS-EYE NuSurface 790 Manual Del Operador

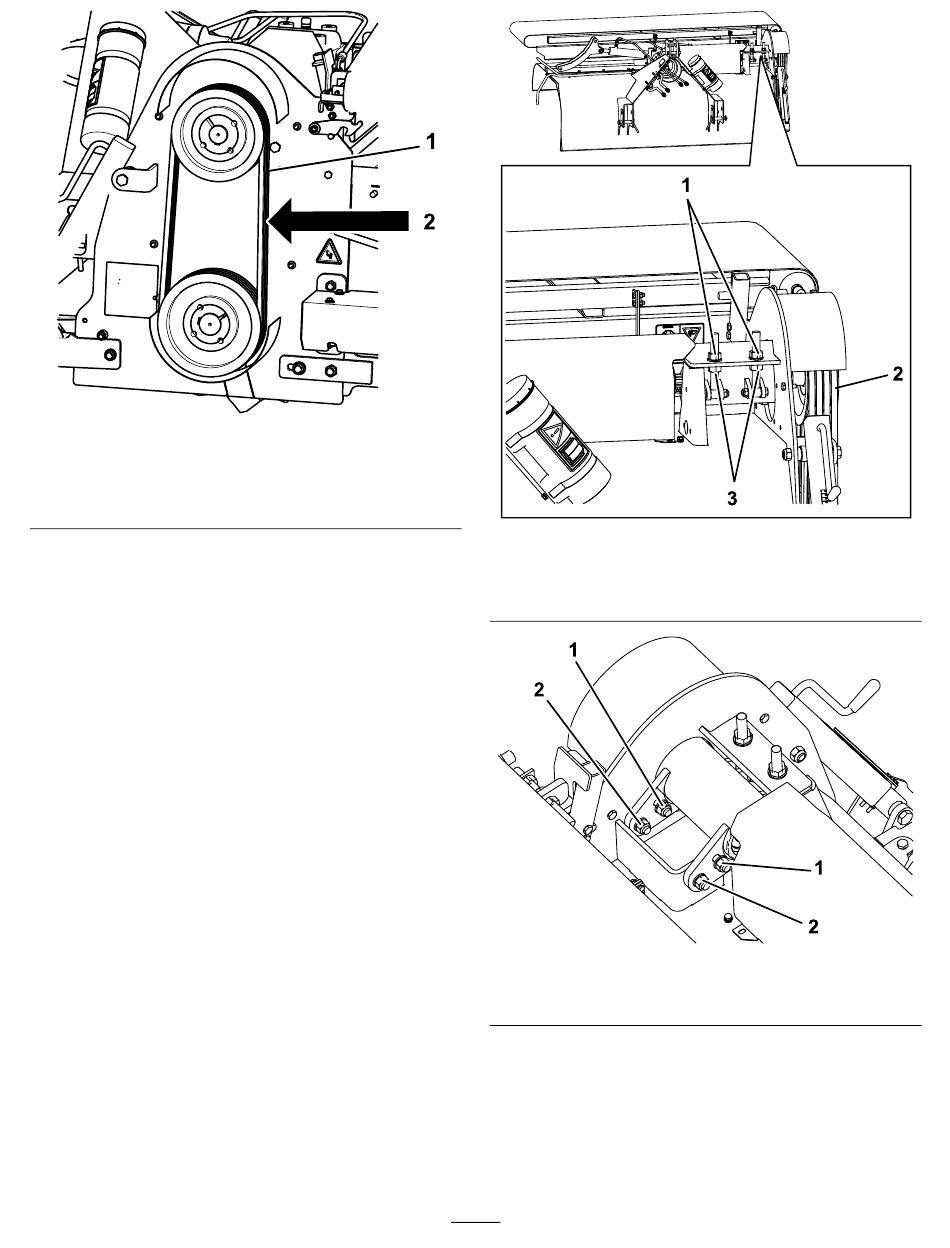

Figura 32
1. Correas
3. Si la tensión no es correcta, afloje las
contratuercas situadas debajo de la placa
(Figura 34).
4. Afloje los pernos en las ranuras
5. Ajuste las contratuercas de la parte superior
para ajustar la tensión de las correas.
6. Compruebe la tensión de las correas y, si es
necesario, siga ajustando las contratuercas de
la parte superior.
7. Apriete las contratuercas situadas debajo de la
placa (Figura 34).
8. Apriete las contratuercas superiores.
9. Apriete los pernos en las ranuras.
10. Instale la cubierta de las correas.
g348553
2. Compruebe que la
desviación es de 12.4
mm (½").
(Figura 34).
1. Contratuercas de bloqueo
2. Correas
1. Perno en la ranura
Ajuste de la tensión de las
cintas transportadoras
Si la cinta transportadora empieza a patinar o
desplazarse lateralmente después del uso o
26
Figura 33
3. Contratuercas inferiores
Figura 34
2. Perno de pivote
g346866
g346867
