OPTIWAVE 7400 C

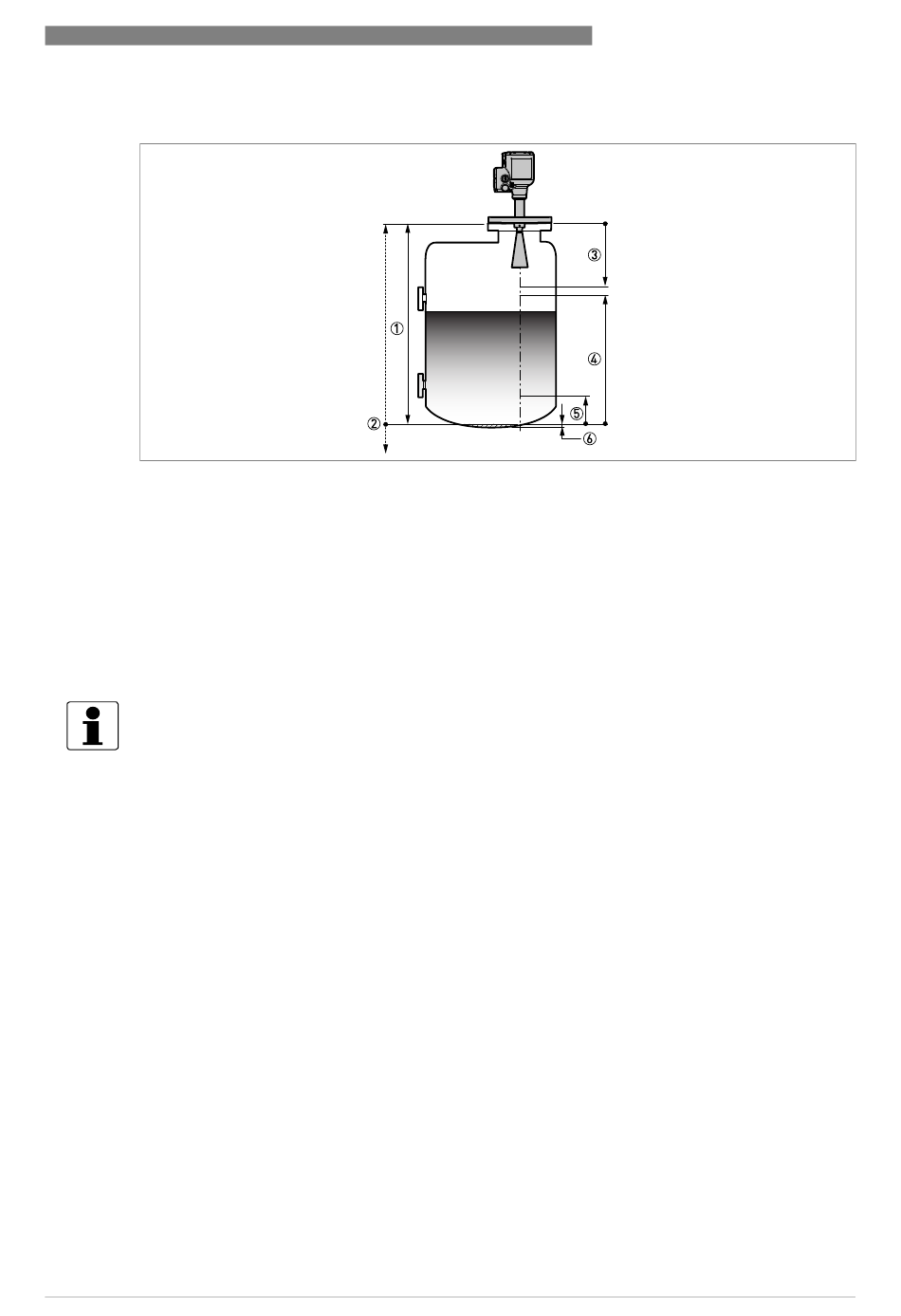

Figura 6-8: Medida de nivel
1 Altura de tanque (C1.2)
2 Punto de referencia del fondo del tanque. Puede utilizar la opción de menú C1.11 Desplaz. inf. tanque para desplazar
la posición de referencia del fondo del tanque.
3 Distancia de bloqueo (C1.5)
4 Rango 100% (C4.1.3), si la opción de menú C4.1.4 Rango salida de corriente se ajusta a "4-20mA" o "3.8-20.5mA"
5 Rango 0% (C4.1.2), si la opción de menú C4.1.4 Rango salida de corriente se ajusta a "4-20mA" o "3,8-20,5mA"
6 Zona en la que no es posible medir
Para más información sobre los elementos de menú, vaya a Descripción de las funciones en la
página 85 – tabla Menú C – Config. completa.
¡INFORMACIÓN!
Función de barra gráfica en el modo Normal
Hay una barra gráfica opcional en las dos páginas de medida en el modo Normal (ajuste C6.4.1 /
C6.5.1 (Función) a "Un valor y barra" o "Dos valores y barra"). Por defecto, la barra gráfica en la
1ª página de medida muestra un valor relacionado con la escala de medida especificada en el
menú C4.1 Salida de corriente 1. Es posible especificar diferentes escalas de medida y variables
de medida para las barras gráficas en el modo Normal. Para mayor información, vaya a
Descripción de las funciones en la página 85 - tabla C. Menú Config. completa (C6 Pantalla). El
rango de la barra gráfica depende de los parámetros especificados en las opciones de menú
C6.4.2 y C6.5.2 Variable 1er valor y en el menú C1 Parám. instalación.
Si cambia C1.11 Desplaz. inf. tanque, recomendamos que cambie en la misma cantidad C6.4.3 /
C6.5.3 (Rango 0%) y C6.4.4 / C6.5.4 (Rango 100%).
