8.3 Precisión de medida
Utilice los gráficos siguientes para encontrar la precisión de medida para una determinada
distancia del transmisor.
4
3
2
0
-
-2
-3
-4

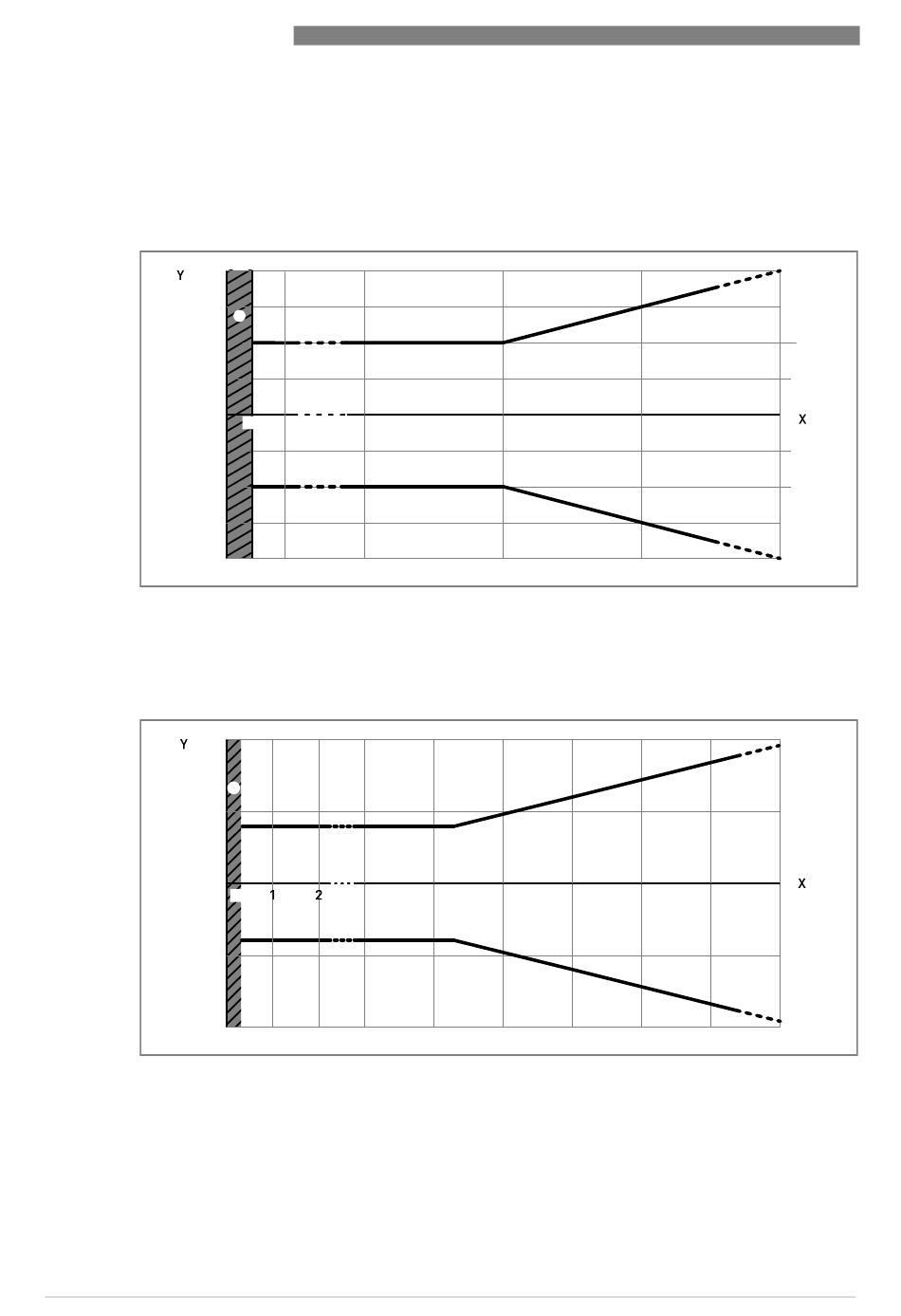

Figura 8-2: Precisión de medida (gráfico de la precisión de medida en mm frente a la distancia de medida en m)
X: distancia de medida desde el tope de rosca o la cara de la brida de la conexión a proceso [m]
Y: precisión de medida [+yy mm / -yy mm]
1 Distancia de bloqueo mínima recomendada = longitud extensión de antena + longitud antena + 100 mm
0,
0,1
0
-0,1
-0,
Figura 8-3: Precisión de medida (gráfico de la precisión de medida en pulgadas frente a la distancia de medida en pies)
X: distancia de medida desde el tope de rosca o la cara de la brida de la conexión a proceso [ft]
Y: precisión de medida [+yy pulgadas / -yy pulgadas]
1 Distancia de bloqueo mínima recomendada= longitud extensión de antena + longitud antena + 3,94¨
