Cableado de los canales
Marzo 2022

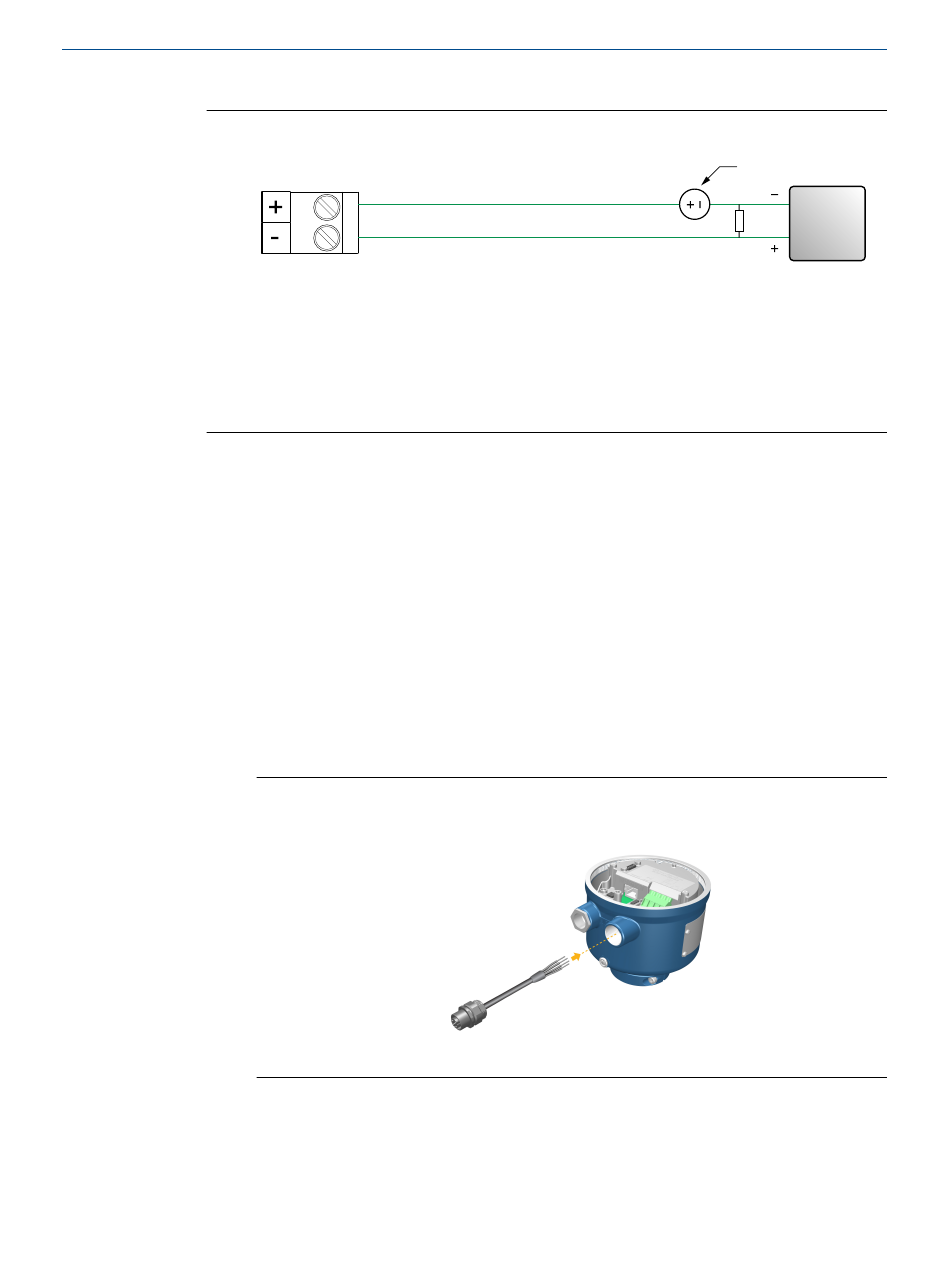

Figura 4-9: Cableado DO de energía externa
A
A. Salida discreta
B. Canal B
C. 3-30 V CC (máximo)
D. Corriente de 500 mA (máxima)
E. Contador
4.2.5 Conecte el canal de E/S usando un cable con
terminación M12 (opcional)
Use este procedimiento si va a usar un cable con terminación M12 para conectar el canal
de E/S.
Requisitos previos
Obtenga un cable con terminación M12 con codificación A.
Procedimiento
1. Fije el cable con terminación M12 al conector de E/S de configuración del
2. Fije el otro extremo del cable usando las patillas descritas en la tabla siguiente.
22
B
transmisor 1600.
Figura 4-10: Cables con terminación M12 a la E/S de configuración
Manual de instalación
00825-0109-1600
C
D
Transmisores Micro Motion 1600 Ethernet
E
