6. Mise en service, fonctionnement
6.11.3 Etalonnage d'un transmetteur de pression/courant
Pour étalonner un transmetteur de pression/courant (P/V), effectuer les étapes
suivantes :
F
1. Raccorder le calibrateur au transmetteur.
2. Pressuriser le transmetteur au moyen du calibrateur.
3. Raccorder la tension d'alimentation 24 VDC au transmetteur.
4. Mesurer la sortie de courant du transmetteur.
5. Assurez-vous que la valeur lue est correcte. Sinon, le transmetteur doit être ajusté.
Signal de sortie
Instrument
sous test
Tension 24 VDC
COM

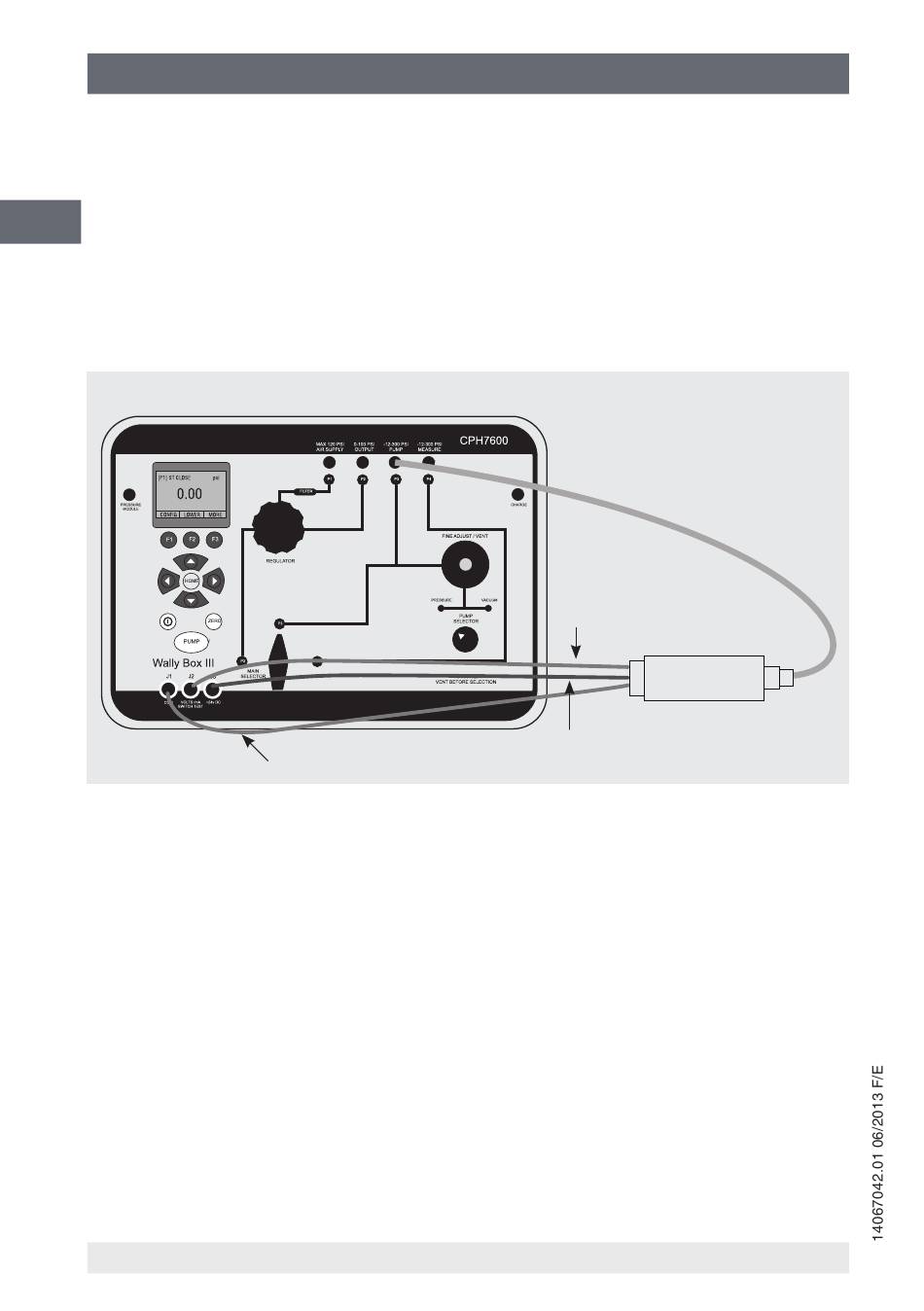

Illustration 5 : CPH7600 avec un transmetteur de pression (V)
36 WIKA mode d'emploi, type CPH7600
