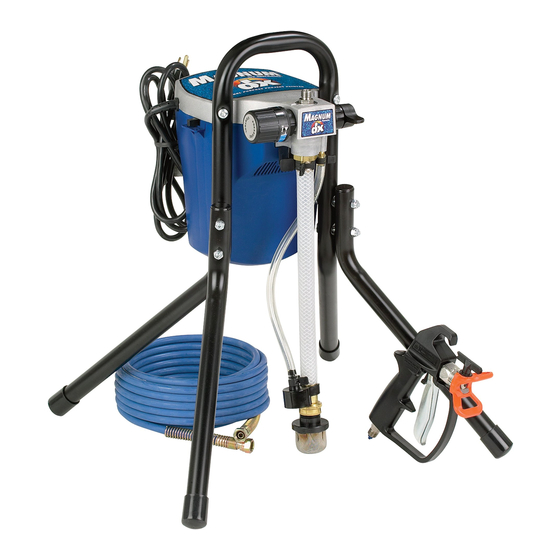

Graco MAGNUM dx Funcionamiento
Graco MAGNUM dx Funcionamiento

Graco MAGNUM dx Funcionamiento

Pulverizadores sin aire
Ocultar thumbs Ver también para MAGNUM dx:

Publicidad

Enlaces rápidos

Funcionamiento
Pulverizadores sin aire
Patente EE.UU. 6,752,067
Patente china ZL00812110.9
- Para aplicaciones de pulverización portátiles de pinturas y revestimientos
Utilice únicamente materiales acuosos o de tipo
mineral. No utilice materiales cuyo punto de
alcohol
ignición sea
inferior 21°C (70°F). Para obtener
información sobrel
el material, solicite la MSDS al
distribuidor o detallista.
M
Modelo 232735
ti4309a
M
AGNUM
Modelo 232745
Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2004, Graco Inc. is registered to I.S. EN ISO 9001
con fines arquitectónicos -
(Características técnicas, página 2.)
dx
AGNUM
XR7
Patente de Europa 1 208 287
Patente Korean 10-668583
Instrucciones importantes de seguridad.
Lea todas las advertencias e instrucciones
de este manual. Guarde estas instrucciones
Vea en la página 2 la información relativa al
modelo y la serie, incluyendo la velocidad de
dispensado, la longitud de manguera
recomendada, las pistolas y la presión máxima de
funcionamiento.
3S9225V
M
XR5
AGNUM
Modelo 232740
M
XR9
AGNUM
Modelo 232750

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Graco MAGNUM dx

  • Página 1 MSDS al funcionamiento. distribuidor o detallista. AGNUM AGNUM Modelo 232735 Modelo 232740 ti4309a AGNUM AGNUM Modelo 232745 Modelo 232750 Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441 Copyright 2004, Graco Inc. is registered to I.S. EN ISO 9001...
  • Página 2: Características Técnicas

    Modelos Modelos Presión máxima de Nombre del Velocidad de Longitud y funcionamiento modelo, N° dispensado diámetro de Modelo de de modelo Series gpm (lpm) la manguera pistola 0,24 gpm 7,6 m (25 ™ 2800 - EF pies) 3/16 pulg (0,91 lpm) 232735 0,27 gpm 7,6 m (25...
  • Página 3 Advertencias ADVERTENCIA PELIGROS DE INCENDIOS Y EXPLOSIONES Vapores inflamables, como los vapores de disolvente o de pintura en la zona de trabajo pueden incendiarse o explotar. Para evitar un incendio o explosión: • Utilice el equipo únicamente en áreas bien ventiladas. •...
  • Página 4 MSDS a su distribuidor o detallista. • Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o daña- das únicamente con piezas de respuesto originales de Graco. • No altere ni modifique el equipo.
  • Página 5: Instalación

    Instalación Instalación Conexión a tierra y requisitos Pistola de pulverización: su conexión a tierra tiene lugar a través de la conexión a una eléctricos manguera de producto y a un pulverizador cor- Este pulverizador debe estar conectado a rectamente conectados a tierra. tierra.
  • Página 6: Identificación De Los Componentes

    Identificación de los componentes Identificación de los componentes Motor eléctrico (dentro de un receptáculo) Proporciona potencia mecánica a la bomba. Interruptor de potencia Enciende y apaga manualmente la potencia eléctrica al motor (“I” es encendido / “0” es apagado). Mando de control de presión Aumenta (girar en sentido horario) y reduce (girar en sentido anti- horario) manualmente la presión de fluido en la bomba, la manguera y la pistola de pulverización.
  • Página 7: Pulverizadores

    Identificación de los componentes Pulverizadores AGNUM AGNUM onecte el asa del carro en los modelos XR7 y XR9 tal como se in- dica: Coloque el asa en el bastidor tal como se indica, y alinee los ori- ficios para perno del asa con los del bastidor.
  • Página 8: Funcionamiento

    Funcionamiento Funcionamiento Procedimiento de descompresión Siga el Procedimiento de descompresión Deje la válvula de pulveriza- cuando deje de pulverizar y antes de limpiar, ción-cebado/drenaje en la posición revisar, reparar o transportar el equipo. Lea la CEBAR/DRENAR hasta que esté listo Advertencia de inyección, página 2.
  • Página 9: Configuración

    Configuración Configuración 1. Desenrosque el con- Si la manguera ya está conectada, aseg- junto de la boquilla y la úrese de que las conexiones están apreta- protección de la pistola. das. 4. Coloque el interruptor de potencia en OFF. 2. Desenrosque la manguera y conecte un extremo a la pis- tola.
  • Página 10: Materiales A Base De Aceite O Acuosos

    Cebado Cebado Materiales a base de aceite 2. Separe el tubo de cebado o acuosos (más pequeño) del tubo de aspiración (más grande). Para pulverizar lacas, compre el Kit de con- versión para lacas 248202, y siga el proced- imiento de Cebado para los materiales a base de aceite.
  • Página 11: Válvulas De Retención De La Bomba

    Graco/ MAGNUM. Si la bomba no se ceba después de 30 segundos, lea la sección Válvulas de retención de la bomba, página 11.
  • Página 12 Instalación de la boquilla y de la base Instalación de la boquilla y de la base Desatascar la boquilla de pulverización 1. Enganche el seguro del gatillo. Para evitar las salpicaduras de fluido: Posición del gatillo bloqueado (SG2 y SG3) (SG1-EF) •...
  • Página 13: Selección Del Tamaño Del Orificio De La Boquilla

    Selección de la boquilla Selección de la boquilla Selección del tamaño del orificio de CONSEJOS: • A medida que pulveriza, la boquilla se des- la boquilla gasta y se agranda. Si comienza con un Las boquillas existen con orificios de una orificio de boquilla de menor tamaño que el amplia gama de tamaños para ser utilizadas máximo, podrá...
  • Página 14 Selección de la boquilla Cuadro de selección de boquillas – dx: 0,38 mm (0,015 pulg.) – XR5: 0,38 mm (0,015 pulg.) reversibles – XR7: 0,43 mm (0,017 pulg.) – XR9: 0,48 mm (0,019 pulg.) Anchura del abanico • Las boquillas se desgastan con el uso y Número 305 mm (12 pulg.) Tamaño del...
  • Página 15: Técnicas De Pulverización

    Técnicas de pulverización Técnicas de pulverización Este pulverizador está configurado para la Si las rayas persisten mientras se pulveriza a mayoría de las aplicaciones de pulverización alta presión, se requiere una boquilla más sin aire. Los detalles sobre la selección de la grande o será...
  • Página 16: Disparar La Pistola

    Técnicas de pulverización • Flexione la Disparar la pistola acabado uniforme muñeca para Dispare el gatillo después de comenzar la pas- mantener la ada y suéltelo antes de terminarla. La pistola pistola perpen- debe estar en movimiento mientras se dispara dicular a la y se suelta el gatillo.
  • Página 17: Parada Y Limpieza

    Parada y limpieza Parada y limpieza Si va a pulverizar lacas, compre el Kit de conversión para lacas 248202, y siga los proced- imientos de Parada y Limpieza de los materiales a base de aceite. Lavado del bidón • Para períodos de parada cortos (hasta un máximo de 2 días), consulte Almacena- miento a corto plazo, página 21.
  • Página 18: Lavado Mecánico

    Parada y limpieza 11. Encienda el interruptor de potencia. Siga 5. Dispare la pistola en un cubo de desecho disparando la pistola hasta que vea que para liberar la presión en la manguera. comienza a salir fluido de lavado por la boquilla de la pistola.
  • Página 19 Parada y limpieza c. Cuando salga agua por la pistola, siga 12. Coloque la válvula de pulver- disparando ésta, dirigiéndola hacia el ización/cebado en la posición bidón de lavado. PULVERIZAR. 16. Siga disparando la pistola hacia el cubo de desecho durante 1–2 minutos, hasta que por la pistola salga agua relativamente lim- 13.
  • Página 20: Limpieza Del Filtro De Fluido Instaclean ™ (Sólo Los Modelos Xr)

    Parada y limpieza Limpieza del filtro de fluido 4. Instale el filtro de fluido InstaClean. ™ InstaClean (sólo los modelos XR) Instale el extremo abierto de filtro InstaClean en el racor de salida, y después enrosque éste en la salida El filtro de fluido InstaClean evita que entren partículas en la manguera de pintura.
