haute température (300ºc).
Manomètre.
Vase d'expansion.
Ballon tampon.
Manchons électrolytiques.
Raccords pour connexion
hydraulique resistant avec une
section de passage d'eau égale
ou supérieure à la section des
arrivées de la chaudière et à une
température constante de 110 °C
4.12. Ne pas installer le chaudière dans une chambre à coucher.
4.13. Installer une protection ignifuge entre le sol et le poêle si le sol est fait de matière combustible.
4.14. Il faut respecter des distances de sécurité lorsque le poêle est installé dans des espaces où les matériaux
autour du poêle -que ce soient des matériaux de la construction, le combustible ou d'autres matériaux-
puissent être inflammables. Il faudra également prendre en compte la facilité d'accès du poêle pour
d'ultérieures maintenances ou réparations.
A Mur latéral.
VAP30 partie arrière
Séparation minimum permettant de
B
visualiser l'étiquette avec le marquage
du poêle.
VAP24 partie arrière
Séparation minimum permettant de
B
visualiser l'étiquette avec le marquage
du poêle.
VAP5-20 partie arrière du poêle.
Séparation minimum permettant de
B
visualiser l'étiquette avec le marquage
du poêle.
1,5 x profondeur
C
1500mm).
D Étagère.
E Profondeur du poêle.
NORMES DE SÉCURITÉ POUR L'ÉVACUATION DES GAZ ET ENTRÉE D'AIR.
4.15. L'évacuation des gaz doit s'effectuer dans une zone ventilée, elle ne peut se réaliser dans des zones fermées
ou à moitié fermées telles que les garages, couloirs, intérieur de la chambre à air de la pièce ou autres lieux
où les gaz peuvent se concentrer.
RECOMMANDÉ
OBLIGATOIRE
OBLIGATOIRE
RECOMMANDÉ
RECOMMANDÉ

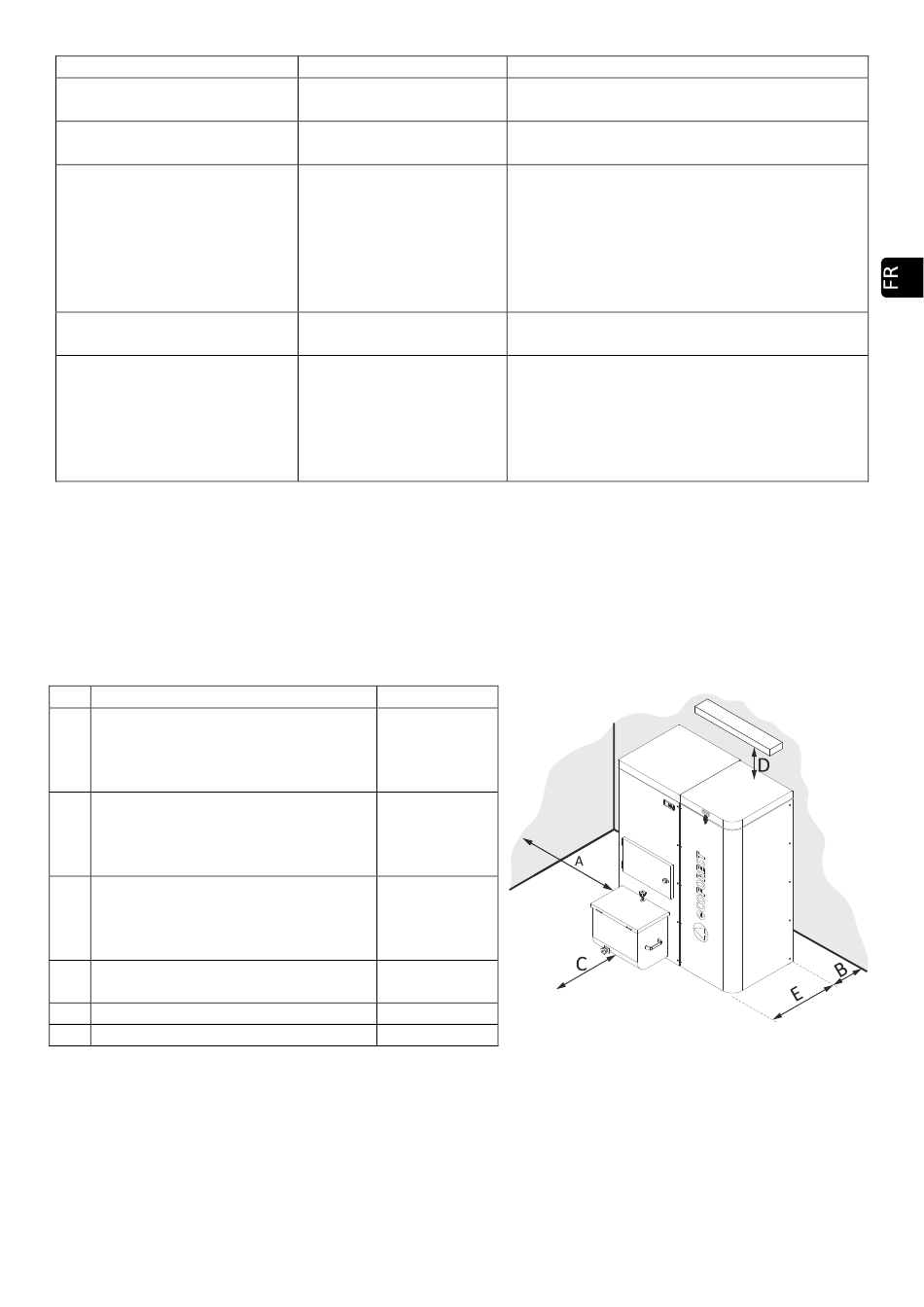

EMPLACEMENT ET DISTANCES DE SÉCURITÉ.
≥ E
du poêle.
≥ 830 mm
du poêle.
≥ 110 mm
≥ 100 mm
poêle (min.
Voir cotes
≥ 400 mm
Voir cotes
d'étanchéité.
• Comparer la pression du circuit avec celle
indiquée dans la chaudière.
• Si le vase d'expansion de la chaudière n'est pas
suffisant d'après des calculs spécifiques.
• Installation à caractéristiques spéciales comme
un plancher chauffant, zones régulées par des
robinets thermostatiques
indépendants, autres chaudières travaillant sur la
même installation, etc., il faudra installer un
ballon tampon pour disposer d'une bonne
régulation. Entre 20 et 30L par kW
• En fonction du matériel employé dans le circuit
hydraulique.
•
TOUTES.
76
ou thermostats
Schéma 5
