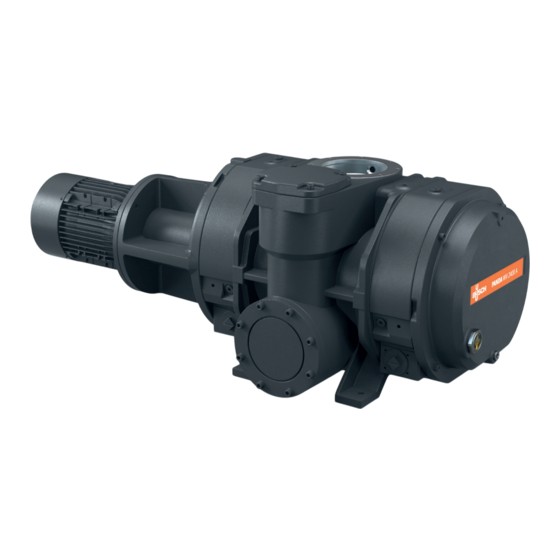

- Página 1 PANDA Booster de vacío WV 1200 A, WV 1800 A y WV 2400 A Manual de instrucciones 0870572562 | A0006_es | Instrucciones originales 23/09/2022...
-
Página 2: Tabla De Contenido
Índice de materias Índice de materias Seguridad ................................Descripción del producto ............................ Principio de funcionamiento..........................Uso previsto ................................. Tipos de sello ............................... 2.3.1 Sello mecánico............................2.3.2 Retenes (opcional)..........................Transporte ................................Almacenamiento..............................Instalación ................................Condiciones de instalación ..........................Conductos de conexión ............................5.2.1 Variaciones en el caudal de gas ...................... -
Página 3: Seguridad
Antes de manipular la máquina, debe haber leído y comprendido este manual de instrucciones. Si necesita cualquier aclaración, póngase en contacto con su representante de Busch. Lea atentamente este manual antes de usar la máquina y guárdelo para poder consultarlo más ade- lante. -
Página 4: Descripción Del Producto
2 | Descripción del producto Descripción del producto WV 2400 A OUT2 OUT1 ODP, MP WV 2400 A ODP, MP Descripción Conexión de gas barrier Válvula de derivación Cáncamo Conexión de aspiración Tapón magnético Caja de bornes del motor Placa de características Tapón de drenaje de aceite Tapón de llenado de aceite Mirilla de aceite... -
Página 5: Principio De Funcionamiento
El desplazamiento de otros medios genera un aumento de las cargas térmicas o mecánicas de la máquina y solo se permite previa consulta a Busch. La máquina se ha diseñado para colocarse en entornos que no sean potencialmente explosivos. -
Página 6: Tipos De Sello
- Hierro fundido - Acero - Aluminio - Fluoroelastómero (FKM/FPM) ● En caso de duda, póngase en contacto con su representante de Busch. Tipos de sello 2.3.1 Sello mecánico El sello mecánico consta, en la ejecución estándar, de un cierre mecánico 2.3.2... -
Página 7: Transporte
Transporte | 3 Transporte ADVERTENCIA Carga suspendida. Existe riesgo de lesiones graves. ● No camine, se detenga ni trabaje bajo cargas suspendidas. ADVERTENCIA Levantamiento de la máquina utilizando la armella del motor. Existe riesgo de lesiones graves. ● No levantar la máquina utilizando la armella colocada en el motor. Levantar la máquina única- mente de la manera mostrada. - Página 8 3 | Transporte Si la máquina está fijada a una placa de base: ● Retire la máquina de la placa de base. 8 | 40 Instruction Manual PANDA WV 1200-2400 A_ES_es...
-
Página 9: Almacenamiento
Almacenamiento | 4 Almacenamiento ● Cierre todas las aberturas con cinta adhesiva o reutilice los tapones suministrados. Si se va a almacenar la máquina durante más de 3 meses: ● Envuelva la máquina con una película anticorrosiva. ● Guarde la máquina en un lugar cerrado, seco y sin polvo a una temperatura de entre -20 ... 55 °C, a ser posible en su embalaje original. -
Página 10: Instalación
Si se instala la máquina a una altitud superior a 1000 metros sobre el nivel del mar: ● Póngase en contacto con su representante de Busch, ya que será necesario reducir la potencia máxima del motor o limitar la temperatura ambiente. -
Página 11: Conexión De Aspiración
Instalación | 5 Descripción Caudal de gas vertical Evacuación lateral (opcional) En algunos casos concretos, pueden resultar aplicables otras variantes del caudal de gas. 5.2.2 Conexión de aspiración ADVERTENCIA Conexión de aspiración no protegida. Existe riesgo de lesiones graves. ● No coloque las manos ni los dedos en la conexión de aspiración. AVISO Penetración de objetos extraños o líquidos. -
Página 12: Llenado De Aceite
Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 31] y en Aceite [➔ 34]. ● Rellene hasta que se hayan llenado, al menos, dos tercios del depósito de aceite (OR) (solo con se- llos de labio). -
Página 13: Montaje Del Acoplamiento
Oil type see nameplate Change interval see instruction manual Si no hay ninguna pegatina (referencia 0565 568 959) en la máquina: ● Solicítela al representante de Busch. Montaje del acoplamiento NOTA Tornillo radial. Para un funcionamiento sin problemas, utilice sellador adhesivo para roscas para fijar el torni- llo radial. - Página 14 5 | Instalación ROTEX ® Descripción Piñón de acoplamiento (lado bomba) Manguito de acoplamiento Piñón de acoplamiento (lado motor) Tornillo de fijación, par de apriete máxi- mo: 10 Nm Tipo de máquina Tamaño del acoplamiento Valor "E" (mm) WV1200A ROTEX ® WV1800A WV2400A ROTEX...
-
Página 15: Conexión Eléctrica
● Asegúrese de que el motor de la máquina no se vea afectado por perturbaciones eléctricas ni electromagnéticas de la red eléctrica. Si es necesario, solicite el asesoramiento de Busch. ● Asegúrese de que la clase CEM de la máquina cumple los requisitos de su sistema de red de sumi- nistro. -
Página 16: Esquema Eléctrico De Motor Trifásico
● Si la máquina está equipada con un conector de alimentación eléctrica, instale un dispositivo de protección de corriente residual para proteger a las personas en caso de pérdida de aislamiento. ● Busch recomienda instalar un dispositivo de protección residual de tipo B y adaptado a la ins- talación eléctrica. - Página 17 Conexión eléctrica | 6 Conexión en triángulo (baja tensión): Conexión en estrella (alta tensión): Conexión en doble estrella, motor multivolta- Conexión en estrella, motor multivoltaje con je con 9 pines (baja tensión): 9 pines (alta tensión): Conexión en doble estrella, motor multivoltaje Conexión en estrella, motor multivoltaje con con 12 pines (baja tensión): 12 pines (alta tensión):...
-
Página 18: Puesta En Marcha Inicial
7 | Puesta en marcha inicial Puesta en marcha inicial PRECAUCIÓN Durante el funcionamiento de la máquina, sus superficies pueden alcanzar temperaturas de más de 70 °C. Existe riesgo de quemaduras. ● Evite tocar la máquina durante e inmediatamente después de su funcionamiento. PRECAUCIÓN Ruido de la máquina en funcionamiento. -
Página 19: Lavado De La Cámara De Compresión
Lavado de la cámara de compresión Dependiendo del tipo de proceso (aplicación muy exigente), es posible que deba realizarse un acla- rado en la cámara de compresión (cilindro + lóbulos). Solicite asesoramiento del representante de Busch. AVISO Lavado sin barrera de gas. - Página 20 7 | Puesta en marcha inicial * litros estándar por minuto ● Detenga la máquina. ● Abra el suministro de gas. ● Aclare la máquina. Una vez terminado el aclarado: ● Cierre el suministro de gas. ● Seque el fluido de aclarado que quede en la máquina. No ponga en marcha la máquina en las condiciones de uso normales mientras el gas de barrera es- té...
-
Página 21: Mantenimiento
Existe el riesgo de fallos prematuros y pérdida de eficiencia. ● Los trabajos de mantenimiento solo deben ser realizados por personal cualificado. ● Respete los intervalos de mantenimiento o encargue el mantenimiento a su representante de Busch. AVISO Utilización de productos de limpieza inadecuados. -
Página 22: Plan De Mantenimiento
Cada 16 000 horas o pasados ● Realice un reacondicionamiento general de la máquina 4 años (póngase en contacto con Busch). Inspección del nivel de aceite ● Apague la máquina. ● Una vez que la máquina se detenga, deje transcurrir un minuto antes de comprobar el nivel de aceite. -
Página 23: Cambio De Aceite
Mantenimiento | 8 ● Cambie el aceite inmediatamente, consulte Cambio de aceite [➔ 23]. Puede ponerse en contacto con su representante Busch para consultar sobre la causa del cambio en el color. Cambio de aceite AVISO Utilización de un aceite inadecuado. - Página 24 8 | Mantenimiento Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 31] y en Aceite [➔ 34]. ● Rellene hasta que se hayan llenado, al menos, dos tercios del depósito de aceite (OR) (solo con se- llos de labio). 24 | 40 Instruction Manual PANDA WV 1200-2400 A_ES_es...
- Página 25 __ / __ / ____ Oil type see nameplate Change interval see instruction manual Si no hay ninguna pegatina (referencia 0565 568 959) en la máquina: ● Solicítela al representante de Busch. Instruction Manual PANDA WV 1200-2400 A_ES_es 25 | 40...
-
Página 26: Revisión General
● Descontamine la máquina en la medida de lo posible e indique la situación de contaminación en una "Declaración de Contaminación". El Servicio de Mantenimiento de Busch únicamente aceptará las máquinas que reciba acompañadas de una "Declaración de Contaminación" debidamente rellenada y firmada con carácter jurídicamen- te válido (impreso descargable en www.buschvacuum.com) "en inglés"... -
Página 27: Puesta Fuera De Servicio
Puesta fuera de servicio | 10 Puesta fuera de servicio PELIGRO Cables con electricidad. Riesgo de descarga eléctrica. ● Los trabajos de instalación eléctrica deben ser realizados únicamente por personal cualificado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de llevar a cabo cualquier acción que requiera tocar la máquina, deje que esta se enfríe. ●... -
Página 28: Piezas De Repuesto
11 | Piezas de repuesto Piezas de repuesto AVISO Uso de piezas de repuesto no originales de Busch, Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Para garantizar el funcionamiento correcto de la máquina y validar la garantía, deben utilizarse exclusivamente piezas de repuesto y consumibles originales de Busch. -
Página 29: Resolución De Problemas
Los lóbulos se han atascado u ● Inspeccione los lóbulos o re- obstruido. pare la máquina (póngase en contacto con Busch). Un objeto extraño ha entrado ● Retire el objeto o repare la en la máquina. máquina (póngase en con- tacto con Busch). - Página 30 Para solucionar problemas no mencionados en el cuadro de solución de problemas, póngase en contacto con su representante de Busch. 30 | 40 Instruction Manual PANDA WV 1200-2400 A_ES_es...
-
Página 31: Datos Técnicos
Datos técnicos | 13 Datos técnicos WV1200A WV1800A WV2400A Caudal nominal m³/h 1050 / 1260 1600 / 1920 2120 / 2540 (50 Hz / 60 Hz) Potencia nominal del motor 3,5 / 4,8 4,3 / 5,2 6,0 / 7,6 (50 Hz/60 Hz) Velocidad nominal del motor 3000 / 3600 3000 / 3600 3000 / 3600... -
Página 32: Presiones Diferenciales Máximas Permitidas
14 | Presiones diferenciales máximas permitidas Presiones diferenciales máximas permitidas WV1200A 50 Hz 60 Hz Capacidad de aspira- 1050 1260 ción nominal del so- plador Capacidad de aspira- ≥ 200 De 100 a ≤ 100 ≥ 240 De 120 a ≤ 120 ción nominal de la prebomba ΔP máx. - Página 33 Presiones diferenciales máximas permitidas | 14 WV2400A 50 Hz 60 Hz Capacidad de aspira- 2120 2540 ción nominal del so- plador Capacidad de aspira- ≥ 400 ≥ 200 ≤ 200 ≥ 480 ≥ 240 ≤ 240 ción nominal de la prebomba ΔP máx. en funciona- Previa Previa Previa...
-
Página 34: Aceite
15 | Aceite Aceite VSC 100 VSL 100 ISO-VG Número de pieza (envase de 0831 168 356 0831 122 573 1 l) Número de pieza (envase de 0831 168 357 0831 122 572 5 l) Para saber con qué aceite se ha rellenado la máquina, consulte la placa identificativa (NP). 34 | 40 Instruction Manual PANDA WV 1200-2400 A_ES_es... -
Página 35: Declaración De Conformidad Ue
Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez (Suiza) declara que máquina: PANDA WV 1200 A; PANDA WV 1800 A; PANDA WV 2400 A cumple(n) todas las disposiciones pertinentes de las directivas de la UE: – 2006/42/CE relativa a las máquinas –... -
Página 36: Declaración De Conformidad Del Reino Unido
Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez (Suiza) declara que máquina: PANDA WV 1200 A; PANDA WV 1800 A; PANDA WV 2400 A cumple todas las disposiciones pertinentes de la legislación del Reino Unido: – Reglamento del 2008 sobre el suministro de maquinaria (seguridad) –... - Página 37 Notas Instruction Manual PANDA WV 1200-2400 A_ES_es 37 | 40...
- Página 38 38 | 40 Instruction Manual PANDA WV 1200-2400 A_ES_es...
- Página 39 Instruction Manual PANDA WV 1200-2400 A_ES_es 39 | 40...
- Página 40 Con una red de más de 60 empresas en más de 40 países y agencias por todo el mundo, Busch cuenta con presencia global. En cada país, nuestro personal local altamente formado proporciona una asistencia a medida respaldada por una red global de experiencia.
