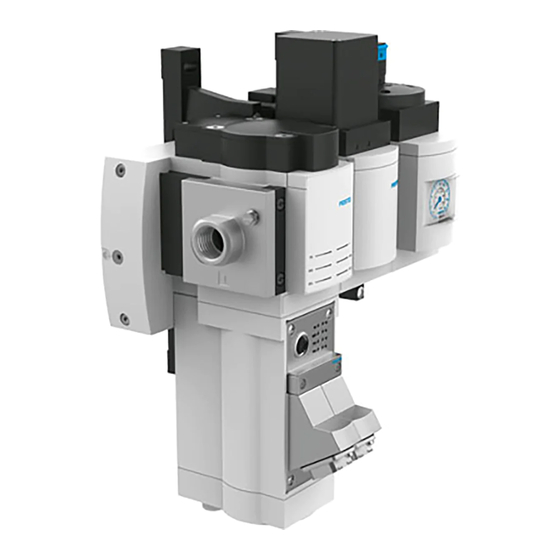

MSE6-C2M
Módulo de eficiencia energética
Instrucciones de
operación
8163303
2022-08b
[8163306]

Publicidad

Tabla de contenido
loading

Manuales relacionados para Festo MSE6-C2M

Resumen de contenidos para Festo MSE6-C2M

  • Página 1 MSE6-C2M Módulo de eficiencia energética Instrucciones de operación 8163303 2022-08b [8163306]...
  • Página 2 Traducción del manual original EtherCAT , EtherNet/IP , PI PROFIBUS PROFINET son marcas registradas de los propietarios corres- ® ® ® pondientes de las marcas en determinados países.

  • Página 3: Tabla De Contenido

    Uso de la tarjeta de memoria ........65 Festo — MSE6-C2M — 2022-08b...
  • Página 4 12.3 Especificaciones técnicas, parte eléctrica........108 Festo — MSE6-C2M — 2022-08b...

  • Página 5: Documentos Aplicables

    Seguridad Documentos aplicables Todos los documentos disponibles sobre el producto è www.festo.com/sp. Documento Producto Contenido Manual Sistema CPX-SYS Descripción del sistema CPX Instrucciones de opera- Nodo de bus CPX(-M)-43/44/45 PROFINET IO ción Instrucciones de opera- Nodo de bus CPX-FB36 EtherNet/IP ción...

  • Página 6: Uso Previsto

    Más información – Accesorios è www.festo.com/catalogue. – Piezas de repuesto è www.festo.com/spareparts. – Información sobre los nodos de bus den campo CPX è www.festo.com/sp. – Información sobre la documentación breve del CPX-Extension è www.festo.com/sp. Festo — MSE6-C2M — 2022-08b...

  • Página 7: Guía De Productos

    Guía de productos Guía de productos Estructura del producto Fig. 1: Estructura del producto, ejemplo MSE6-C2M-5000-FB44-D-M-RG-BAR-AMI-AGD Conexión neumática 2: salida de aire com- Solo MSE6-C2M-...-M: conexión CPX-Exten- primido sion Línea 1 Manómetro Nodo de bus, aquí CPX-M-FB44 Válvula de cierre con sensor de presión LEDs de estado Conexión neumática 3: descarga de aire...

  • Página 8: Ampliación Sistema Eléctrico Cpx-Extension

    è 4.2 Ampliación sistema eléctrico CPX-Extension. Ampliación sistema eléctrico CPX-Extension La variante de producto MSE6-C2M-…-M permite, a través de la interfaz CPX-Extension Línea 1, conectar los siguientes aparatos con una interfaz CPX-Extension Línea 2: – 1 módulo de eficiencia energética MSE6-D2M o –...
  • Página 9 Guía de productos Fig. 2: Configuración del sistema con MSE6-C2M-...-M y MSE6-D2M Módulo enchufable o escáner de red/ Módulo de eficiencia energética MSE6- maestro de bus C2M-...-M Programa de usuario en el control de la Módulo de eficiencia energética MSE6-D2M máquina...
  • Página 10 Una ampliación del sistema con salidas eléctricas requiere un módulo de encadenamiento CPX con alimentación, ya que la tensión de la carga no se transmite a través de un CPX-Extension. La siguiente figura muestra las rutas de comunicación para una ampliación del sistema con módulos CPX-EA: Festo — MSE6-C2M — 2022-08b...
  • Página 11 Guía de productos Fig. 3: Configuración del sistema con módulos MSE6-C2M-...-M y 3 CPX-EA, composición máxima Módulo enchufable o escáner de red/ Módulo de eficiencia energética MSE6- maestro de bus C2M-...-M Programa de usuario en el control de la Módulo CPX-EA con conexión CPX-Exten- máquina...

  • Página 12: Combinación Con Módulos Ms6

    Notas generales – Cantidad máxima admisible de unidades de mantenimiento combinadas: 10 módulos individuales. El producto MSE6-C2M cuenta como un módulo triple. – Para complementar los módulos MS6, utilizar solamente el conjunto para montaje mural MS6-WPG y la unión de módulos MS6-MV-EX.

  • Página 13: Elementos De Indicación

    No hay señal en la entrada eléctrica 0 o 1, señal 0 DO0 y DI1 (amarillo) LED encendido La salida eléctrica 0 o 1 suministra la señal 1, lógica 1 LED apagado La salida eléctrica 0 o 1 suministra la señal 0, lógica 0 Festo — MSE6-C2M — 2022-08b...

  • Página 14: Funciones

    – 2 salidas digitales – Indicación del estado por canales mediante LED – Funciones especiales parametrizables – Conexión de bus de campo – Conexión EtherNet/IP, CPX-FB36 – Conexión EtherCAT, CPX-FB37 – Conexión PROFINET, CPX-FB43 o CPX-FB44 Festo — MSE6-C2M — 2022-08b...
  • Página 15 Mediante el registro de los valores de caudal, el módulo de eficiencia energética determina el con- sumo de aire comprimido. Con ayuda de datos de salida, se puede activar y desactivar la medición del consumo, así como también poner a cero el valor del consumo. Festo — MSE6-C2M — 2022-08b...

  • Página 16: Funciones Operativas

    Pm.0.7 está activada se emitirá el mensaje de error correspondiente. Sensor de supervisión En caso de un error del sensor, se emitirá el correspondiente mensaje de error que no se puede desactivar. Festo — MSE6-C2M — 2022-08b...

  • Página 17: Consumo

    Run’, Am.0.14, se inicia, se prosigue o se detiene la correspondiente medición de consumo. Con las salidas ‘Consumo V0 Reset’, Am.0.13, o ‘Consumo V1 Reset’, Am.0.15, pueden restablecerse los correspondientes valores de consumo al valor 0. Festo — MSE6-C2M — 2022-08b...

  • Página 18: Presión

    El valor límite inferior de presión P2 < presión de consigna Auto Standby - 0,05 MPa (- 0,5 bar; - 7,25 psi). – El LED está apagado: presión de salida P2 < presión de consigna Auto Standby - 0,05 MPa (- 0,5 bar; - 7,25 psi). Festo — MSE6-C2M — 2022-08b...
  • Página 19 P2 LED de estado P2 LED P2 apagado LED P2 encendido Em.3.6: Supervisión valor límite inferior presión P2 Fig. 8: Supervisión ‘Presión límite inferior p2’ e indicación del estado, caso 2 Festo — MSE6-C2M — 2022-08b...

  • Página 20: Supervisión Del Límite Superior De La Presión

    El valor actual de la variación de la presión DP2 se mantiene constante hasta el siguiente instante de medición. Cada vez que se escribe el parámetro ‘Unidades’, Pm.8, también se produce una nueva sincronización. Festo — MSE6-C2M — 2022-08b...
  • Página 21 P2(t - P2(t Total de la variación de presión: Sin cálculo ABS(DP2) ABS(DP2) DP2_OGR Mensaje diagnosis Valor límite superior excedido: ABS(DP2) > DP2_OGR Mensaje activo Fig. 10: Sincronización DT y supervisión del valor límite DP2_OGR Festo — MSE6-C2M — 2022-08b...

  • Página 22: Funciones De Regulación Y De Cierre

    En el modo ‘Regulación de la presión’ y en el modo ‘Cerrado’ automáticos, en el estado básico se regula hasta la ‘Presión de consigna Auto Normal’. Si el caudal desciende por debajo del valor límite de caudal ajustado durante el período de tiempo especificado, la función de regulación de la presión Festo — MSE6-C2M — 2022-08b...

  • Página 23: Modos 'Regulación De La Presión' Y 'Cerrado' Controlados Por El Usuario, User

    ‘Límite del aumento de la presión de consigna’, Pm.28.4-28.6. El diagrama de tiempo muestra el comportamiento del módulo tras el encendido ‘Power-On’ y el posterior ajuste variable de la presión de consigna a 2 valores diferentes. Festo — MSE6-C2M — 2022-08b...

  • Página 24: Modos Regulación De La Presión Y Cerrado Automáticos, Auto

    ‘Control Auto-Enable’, Am.0.5 = 1 debe estar activada. Esto puede ser permanente o puede ser efectuado por el usuario, dependiendo del sistema, por ejemplo, cuando, en función de la situación, no se permite el cambio automático. Festo — MSE6-C2M — 2022-08b...
  • Página 25 AUTO_ AUTO_ AUTO_ módulo NORMAL WAIT NORMAL WAIT HOLD NORMAL WAIT HOLD SHUTOFF STANDBY RISE NORMAL Em.3.4-3.5: Estado temporizador Q_low Shutoff Em.3.0: Estado válvula de cierre Fig. 13: Modos ‘Regulación de presión’ y ‘Cerrado’ automáticos Festo — MSE6-C2M — 2022-08b...

  • Página 26: Estados Funcionales

    Funciones 5.1.5.4 Estados funcionales El estado funcional actual se muestra en la entrada de estado de módulo, Em.3.6-3.9. La tabla muestra una descripción general de los posibles estados funcionales en todos los modos de funcionamiento. Festo — MSE6-C2M — 2022-08b...
  • Página 27 Regulación de la presión hasta alcanzar la ‘Pre- sión de consigna Auto Standby’ parametrizada AUTO_RISE AUTO Aumento de la presión hasta alcanzar la ‘Pre- sión de consigna Auto Normal’ parametrizada Tab. 6: Posibles estados funcionales en todos los modos de funcionamiento Festo — MSE6-C2M — 2022-08b...

  • Página 28: Estructura De Funciones

    El estado Temporizador se muestra en la entrada Estado Q_low-Timer, Em.3.4-3.5 y puede adoptar los siguientes valores: – 0 = RES: el temporizador se restablece y no se inicia. – 1 = RUN: el temporizador se ha reiniciado y está contando. Festo — MSE6-C2M — 2022-08b...
  • Página 29 Pm.8.2-8.3, ‘Norma de caudal, Pm.8.6-8.7 y ‘Límite de caudal control auto’, Pm.19-20, estos serán verificados para comprobar que estén dentro de los valores admisibles. En caso de error, si la supervi- sión de errores de parámetro, Pm.0.7, está activada se generará el mensaje de error correspondiente. Festo — MSE6-C2M — 2022-08b...

  • Página 30: Entradas Eléctricas

    Si la diagnosis se activa con el parámetro ‘Supervisión de suministro de cortocircuito, suministro de sobrecarga, suministro de sensor’, Pm.0.0, se genera el mensaje de error correspondiente en caso de sobrecarga. m = número de módulo (0) Festo — MSE6-C2M — 2022-08b...

  • Página 31: Salidas Eléctricas

    0 y 1 si, al menos, hay 1 canal sobrecargado. Supervisión de la alimentación de actuadores La alimentación del actuador se supervisa para detectar subtensiones. En caso de error, si la supervi- sión, Pm.0.2, está activada se generará el mensaje de error correspondiente. Festo — MSE6-C2M — 2022-08b...

  • Página 32: Datos De Entrada/Salida

    Acceso a los datos a través de datos de entrada selecciona- Valor de medición V1, 16 Bit bles: Em.5, Em.6 Valor de medición V1, 32 Bit Medición de pulso VC Em.3.7 – Estado V0 Em.3.12 – Estado V1 Em.3.13 – Festo — MSE6-C2M — 2022-08b...
  • Página 33 Am.2 Entradas eléctricas Supervisión Em.3.1 – Alimentación de sensor Estado entrada eléctrica 0 Em.3.2 – Estado entrada eléctrica 1 Em.3.3 – Salidas eléctricas Supervisión Em.3.14 – Salida eléctrica 0 Supervisión Em.3.15 – Salida eléctrica 1 Festo — MSE6-C2M — 2022-08b...

  • Página 34: Descripción De Los Datos De Entrada Y De Salida

    – Las palabras de entrada, 2 Byte, 16 Bit, se transmiten al control supraordinado. – Las palabras de salida, 2 Byte, 16 Bit, son transmitidas por el control supraordinado. Festo — MSE6-C2M — 2022-08b...
  • Página 35 El bit de datos B2 tiene los siguientes valores: – 0 = sin cambio de estado de Q_low-Timers, predeterminado – 1 = Restablecimiento del Q_low-Timers Los bits de datos B3 y B4 tienen los siguientes valores: Festo — MSE6-C2M — 2022-08b...
  • Página 36 – 1 = función reset activa: el valor de consumo se restablece al valor 0 5.2.2.2 Palabra de salida Am.1 Dirección de entrada La palabra de salida Am .1 pertenece a la función ‘Datos de entrada seleccionables’ y se describe en el capítulo del mismo nombre. Festo — MSE6-C2M — 2022-08b...

  • Página 37: Palabra De Entrada Em.0 Caudal

    D13 D12 D11 D10 D9 Sig. B13 B12 B11 B10 B9 Abreviaturas empleadas Sig. Signo, con formato de datos Sig. + 15 Bit siempre = 0, es decir, valor positivo B0 … B14 Valor de caudal Festo — MSE6-C2M — 2022-08b...

  • Página 38: Palabra De Entrada Em.1 Consumo

    D0 … D15 Campo de datos de entrada de 16 bits MSB/LSB Most significant bit, bit con mayor valor/least significant bit, bit con menor valor Tab. 12: Formato de datos palabra de entrada Em.1 Consumo Festo — MSE6-C2M — 2022-08b...
  • Página 39 El valor de la variación de la presión solamente se puede representar mediante los datos de entrada seleccionables como valor de 16 bit con signo en las palabras de entrada Em.5 y/o Em.6 según la unidad de presión y el ‘Tiempo de medición de la variación de la presión’ parametrizados. Festo — MSE6-C2M — 2022-08b...

  • Página 40: Palabra De Entrada Em.3 Estado De Módulo

    D0 … D15 Campo de datos de entrada de 16 bits MSB/LSB Most significant bit, bit con mayor valor/least significant bit, bit con menor valor Tab. 16: Formato de datos palabra de entrada Em.3 Estado de módulo Festo — MSE6-C2M — 2022-08b...

  • Página 41: Auto_Shutoff

    – 1 = presión P2 es < que el valor del parámetro ‘Presión límite inferior P2’ Datos de entrada de medición de consumo El bit de datos B7 señaliza el impulso de medición de la medición de consumo continua y tiene los valores siguientes: Festo — MSE6-C2M — 2022-08b...

  • Página 42: Función Datos De Entrada Seleccionables

    El usuario debe realizar el acceso de lectura ampliado de la siguiente manera: 1. Ajustar la dirección deseada en la palabra de salida, Am.1. 2. Comparar la palabra de entrada, Em.4, la dirección de entrada actual, la palabra de salida, Am.1, y la dirección ajustada. Festo — MSE6-C2M — 2022-08b...
  • Página 43 Bit de salida con valor fijo 0 D0 … D15 Campo de datos de salida de 16 bit MSB/LSB Most significant bit, bit con mayor valor/least significant bit, bit con menor valor Tab. 17: Formato de datos palabra de salida Am.1 Festo — MSE6-C2M — 2022-08b...

  • Página 44: Palabra De Entrada Em.4 Dirección De Entrada Seleccionada

    Valor de datos de entrada 0 de la dirección actualmente ajustada D0 … D15 Campo de datos de entrada de 16 bits MSB/LSB Most significant bit, bit con mayor valor/least significant bit, bit con menor valor Tab. 19: Formato de datos palabra de entrada Em.5 Festo — MSE6-C2M — 2022-08b...

  • Página 45: Descripción

    Valor de consumo B31 … B16 B15 … B0 V0 con limitación de 32 Bit 10001 0x2711 Consumo V1 Consumo V1 Valor de consumo B31 … B16 B15 … B0 V1 con limitación de 32 Bit Festo — MSE6-C2M — 2022-08b...
  • Página 46 – Valor de dirección = valor de dirección de datos en Em.6, x 256 + dirección de datos en Em.5 Un valor de dirección solamente es válido cuando también lo son los valores de dirección individuales, valor Low-Byte y valor High-Bite. Festo — MSE6-C2M — 2022-08b...
  • Página 47 Tiempo de funciona- Tiempo de funciona- miento del módulo miento del módulo con limitación de 16 bit 0x05 Ciclos de conmutación Ciclos de válvulas de de válvula de cierre cierre con limitación de 16 bits Festo — MSE6-C2M — 2022-08b...
  • Página 48 Decimal Hexadecimal Valor Valor 256 * 0 + 0 0x000 Variación de la presión Variación de la presión Predeterminado 256 * 6 + 0 0x0600 Error de módulo actual Variación de la presión = 1536 Festo — MSE6-C2M — 2022-08b...

  • Página 49: Montaje

    Requisitos: la superficie de fijación es lisa y puede soportar el peso del producto. 1. Ajustar el producto verticalmente, ± 5°. 2. Montar el producto con las escuadras de fijación y 2 tornillos con cada una. Tamaño del tornillo: M6. Utilizar arandelas si fuera necesario. Festo — MSE6-C2M — 2022-08b...

  • Página 50: Dimensiones

    Destrucción de la electrónica interna. Daños en los componentes y fallos de funcionamiento debidos a una manipulación incorrecta. • Respetar las directivas sobre manipulación de elementos sensibles a las descargas electrostáticas. Para el MSE6-C2M-...-M con conexión CPX-Extension Línea 1: Festo — MSE6-C2M — 2022-08b...
  • Página 51 • Emplear exclusivamente los cables de conexión preconfeccionados. Protecciones La carga de corriente máxima admisible del módulo de alimentación del sistema para el MSE6-C2M-...- M con CPX-Extension es de 6 A. – Proteger la tensión de funcionamiento 24 V DC U para un máximo de 6 A.

  • Página 52: Elementos De Conexión

    Protecciones externas denamiento eléctrico MSE6-C2M-...-M MSE6-D2M Conexión equipotencial de tierra funcional (FE) 7.2.1 Elementos de conexión Entradas y salidas eléctricas El módulo de eficiencia energética tiene dos entradas eléctricas y dos salidas eléctricas. Festo — MSE6-C2M — 2022-08b...

  • Página 53: Conexión

    – CPX-FB44, conexión PROFINET M12 è 8.5.1 Interfaces y elementos de indicación Extensión CPX, solo módulo de eficiencia energética MSE6-C2M-…-M El módulo de eficiencia energética dispone de una conexión CPX-Extension Línea 1. Emplear exclusiva- mente el cable de conexión Extension preconfeccionado de Festo è www.festo.com/catalogue. Festo — MSE6-C2M — 2022-08b...
  • Página 54 El/Sen 24 V DC U Alimentación de la tensión de carga actua- Out/A dores, salidas y válvulas – Tierra funcional Tab. 29: Asignación de pines módulo de alimentación del sistema, conector M12, codificación L, MSE6-C2M-...-M12L5 Festo — MSE6-C2M — 2022-08b...

  • Página 55: Puesta En Funcionamiento

    Téngase en cuenta este comportamiento al diseñar el sistema. Puesta en funcionamiento del producto Para evitar errores de conexión y de direccionamiento, es preciso seguir un procedimiento paso a paso durante la puesta en funcionamiento. Festo — MSE6-C2M — 2022-08b...

  • Página 56: Puesta En Funcionamiento Con Nodos De Bus Cpx-Fb36

    – Mediante interruptores DIL directamente al nodo de bus. – Mediante parametrización. El módulo de eficiencia energética se entrega con los interruptores DIL y los parámetros preajustados. Información sobre interruptores DIL è www.festo.com/sp. AVISO El acceso no autorizado al equipo puede causar daños o fallos en el funcionamiento.

  • Página 57: Interfaces Y Elementos De Indicación

    Para obtener información detallada sobre el nodo de bus, consultar la documentación sobre el nodo de bus è 1 Documentos aplicables. Se puede crear una configuración para el módulo de eficiencia energética usando el software «Festo Maintenance Tool», CPX-FMT è 8.3.4 Puesta en funcionamiento y configuración.

  • Página 58: Conexión A La Red

    Conexión X2 Señal Explicación Datos recibidos, Receive Data, RD + Datos transmitidos, Transmit Data, TD + RD– Datos recibidos – TD– Datos transmitidos – Cuerpo Shield/FE Apantallamiento/tierra funcional Tab. 34: Asignación de pines conexión X2, EtherNet/IP Festo — MSE6-C2M — 2022-08b...

  • Página 59: Ajustar De Los Interruptores Dil

    El módulo de eficiencia energética con el nodo de bus CPX-FB36 solo admite el modo de funciona- miento Remote I/O, configuración de fábrica. Los elementos de conmutación 1.1 y 1.2 del interruptor DIL 1 deben estar en la posición OFF. Festo — MSE6-C2M — 2022-08b...

  • Página 60: Configuración De Fábrica

    1) Los bits de estado ocupan un espacio de direcciones de 1 byte, 8 bits I 2) La interfaz de diagnosis de I/O ocupa 4 byte de espacio de direcciones, 16 bits I y 16 bits O Tab. 37: Ajuste del modo de diagnosis con el interruptor DIL 2 Festo — MSE6-C2M — 2022-08b...

  • Página 61: Puesta En Funcionamiento Y Configuración

    Los siguientes pasos son ejemplos del uso de un control Allen-Bradley y del software de control «Rockwell Studio 5000», versión 24, así como del software «Festo Maintenance Tool, CPX-FMT», en versión inglesa. La información detallada se encuentra en la documentación del control supraordinado y del software de control.
  • Página 62 A continuación, este archivo se abre en el proyecto de automatización. La versión actual del software «Festo Maintenance Tool» está disponible en el portal online de Festo è www.festo.com/sp. Ajuste del proyecto de automatización 1.

  • Página 63: Puesta En Funcionamiento Sin Errores, Estado Operativo Normal

    Puesta en funcionamiento con nodos de bus CPX-FB37 Para obtener información detallada sobre la puesta en funcionamiento con el nodo de bus CPX-FB37, consultar la documentación del nodo de bus è 1 Documentos aplicables. Festo — MSE6-C2M — 2022-08b...

  • Página 64: Puesta En Funcionamiento Con Nodos De Bus Cpx(-M)-Fb43/Fb44

    Fig. 25: Indicación LED en los nodos de bus CPX- M-FB43 y CPX-M-FB44 LED específicos de la red LEDs específicos del CPX Fallo de la red, rojo Sistema de alimentación, verde Mantenimiento/PROFlenergy, verde Con MSE6-C2M sin función. Festo — MSE6-C2M — 2022-08b...

  • Página 65: Uso De La Tarjeta De Memoria

    2× zócalos, M12, codificación Conector NECU-M-S-D12G4-C2-ET D, 4 contactos, conforme con IEC 61076-2 CPX(-M)-FB44 2× zócalo RJ45, Push-pull, Conector FBS-RJ45-PP-GS conforme con AIDA, según IEC 60603, IEC 61076-3 Tab. 41: Tecnología de conexión y conectores de red Festo — MSE6-C2M — 2022-08b...

  • Página 66: Ajustar De Los Interruptores Dil

    1. Conectar a la red el nodo de bus con el conector NECU-MS-D12G4-C2-ET o con el conector FBS-RJ45-PP-GS. 2. Cerrar las conexiones no utilizadas con tapones ciegos para alcanzar el grado de protección especificado. 8.5.4 Ajustar de los interruptores DIL Los siguientes parámetros se ajustan con los interruptores DIL: Festo — MSE6-C2M — 2022-08b...
  • Página 67 Los interruptores DIL 1.1 y 1.2 deben encontrarse en la posición OFF. DIL 1.1: OFF DIL 1.2: ON DIL 1.1: ON DIL 1.2: ON Tab. 44: Ajuste del modo de funcionamiento con el interruptor DIL 1 Festo — MSE6-C2M — 2022-08b...

  • Página 68: Puesta En Funcionamiento Y Configuración

    El control utiliza para el direccionamiento: – Nombre de aparato, nombre de aparato abreviado, Device names – Direcciones IP, opcional MAC ID – Direcciones de entrada/direcciones de salida, direcciones I/O Reglas básicas para el direccionamiento Nodo de bus: Festo — MSE6-C2M — 2022-08b...
  • Página 69 1. Iniciar el software de control. 2. Crear un proyecto nuevo: «File» > «New…». 3. Introducir el nombre del proyecto, por ejemplo, MSE6-C2M, PROFINET. 4. Añadir el control empleado: «Insert» > Station, por ejemplo «SIMATIC 300 Station». 5. Ampliar el árbol del proyecto y seleccionar el control.

  • Página 70: Puesta En Funcionamiento Sin Errores, Estado Operativo Normal

    5. Hacer clic con el botón derecho en la interfaz, por ejemplo, X2 y «Insert PROFINET IO System». Estación PROFINET, añadir estación • Arrastrar el símbolo de estado MSE6-C2M-5000-FB44 desde el catálogo de hardware hasta la línea de bus del sistema PROFINET-IO. \PROFINET-IO\Additional Field Devices\Valves\Festo MSE Air Supply –...

  • Página 71: Parametrización

    La parametrización puede efectuarse a través de la interfaz de bus de campo o la interfaz de servicio. En la interfaz Service se puede realizar la parametrización con ayuda del software «Festo Maintenance Tool, CPX-FMT» o del «Festo Automation Suite».

  • Página 72: Notas Sobre La Parametrización

    En la siguiente descripción general de los parámetros del módulo modificables se identifican las funciones del módulo de eficiencia energética de la siguiente manera: Identificación Función Medición de caudal Medición de consumo Medición de la presión Variación de la presión Festo — MSE6-C2M — 2022-08b...

  • Página 73: Identificación

    – energía 24VS Bit 3: función de ahorro de – – – – – – – energía LEDs de estado Bit 4: función de ahorro de – – – – – – – energía pantalla Festo — MSE6-C2M — 2022-08b...
  • Página 74 – – entradas digitales Bit 6: comportamiento ali- – – – – – – mentación de sensores U SEN/EL tras cortocircuito/sobrecarga Bit 7: comportamiento – – – – – – salidas digitales tras cortocir- cuito/sobrecarga Festo — MSE6-C2M — 2022-08b...
  • Página 75 4828 + m * 64 + 31 … 32 Pm.31 … 32: ciclos de conmutación de la válvula de cierre 1) m = número de módulo (0) Tab. 49: Descripción general - parámetros de módulo de solo lectura Festo — MSE6-C2M — 2022-08b...

  • Página 76: Parámetros De Módulo Modificables

    Durante la parametrización, con algunos parámetros se verifica la validez de los valores, por ejemplo – Supervisión de valores límite startup – Unidades – Valores límite – Valores de presión de consigna Tab. 50: Parámetro de módulo: supervisión Festo — MSE6-C2M — 2022-08b...

  • Página 77: Significado

    No admisible Observación Los valores inadmisibles provocan, con la supervisión de los parámetros activa, Pm.0.7, el error de parámetro FN29 è 10.2 Números de error. Tab. 51: Parámetro de módulo ‘Supervisión de valores límite’ startup Festo — MSE6-C2M — 2022-08b...
  • Página 78 Al cambiar el parámetro de módulo ‘Unidad de presión’, se mantienen los valores de otros parámetros de módulo relativos a la presión sin cambiar y no se adaptan automáticamente. Tab. 52: Parámetro de módulo ‘Unidad de presión’ Festo — MSE6-C2M — 2022-08b...
  • Página 79 No admisible Observación Los valores inadmisibles provocan, con la supervisión de los parámetros activa, Pm.0.7, el error de parámetro FN29 è 10.2 Números de error. Tab. 54: Parámetro de módulo ‘Unidad de Consumo’ Festo — MSE6-C2M — 2022-08b...
  • Página 80 0 = Inactivo (predeterminado) 1 = activo Observación Este parámetro no se soporta actualmente. El parámetro puede aparecer en las herramientas de software para la parametrización del producto. Tab. 56: Parámetro de módulo funciones de ahorro de energía Festo — MSE6-C2M — 2022-08b...
  • Página 81 16 bit, 2 byte. Si se modifica la unidad, los datos para los valores límite no se modifican, por lo que deben ser adaptados por separado en caso necesario. Festo — MSE6-C2M — 2022-08b...
  • Página 82 La supervisión de la superación del valor límite solamente se activa una vez vencido el tiempo ajustado en el parámetro ‘Supervisión de valores límite’ startup. Tab. 59: Parámetro de módulo ‘Límite superior de la presión’ Festo — MSE6-C2M — 2022-08b...
  • Página 83 Con el Q_low-Timer vencido, es decir estado Q_low-Timer = 2, UP, una prolon- gación del tiempo de retardo no se repercute en el estado. Es decir, no se produce el cambio de estado de UP a RUN. Tab. 61: Parámetro de módulo ‘Tiempo de retardo control auto’ Festo — MSE6-C2M — 2022-08b...
  • Página 84 Los valores inadmisibles provocan, con la supervisión de los parámetros activa, Pm.0.7, el error de parámetro FN29 è 10.2 Números de error. Tab. 62: Parámetro de módulo ‘Límite de caudal control auto’ Festo — MSE6-C2M — 2022-08b...
  • Página 85 – mbar: 2500 … 10000 – kPa: 250 … 1000 – psi/10: 363 … 1450 Tab. 63: Parámetro de módulo ‘Presión de consigna Auto Normal’ Festo — MSE6-C2M — 2022-08b...
  • Página 86 El resultado se señaliza en la entrada Em.3.6 y con el LED de estado P2. Descripción detallada è 5.1.3 Presión. Tab. 65: Parámetro de módulo ‘Presión límite inferior P2’ Festo — MSE6-C2M — 2022-08b...
  • Página 87 El parámetro determina si la prolongación de la señal para la entrada eléctrica 1 está activa o no. Bit 1 Valores 0 = no activa, preajuste 1 = activo Tab. 67: Parámetro de módulo ‘Prolongación de la señal Canal DI1’ Festo — MSE6-C2M — 2022-08b...
  • Página 88 El tiempo de prolongación de la señal determinado con este parámetro vale para las entradas eléctricas de este módulo y puede activarse por canales mediante parámetros de módulo aparte. Tab. 68: Parámetro de módulo ‘Tiempo de prolongación de la señal DI’ Festo — MSE6-C2M — 2022-08b...
  • Página 89 En el caso del ajuste ‘dejar desconectado’, será necesario apagar la alimenta- ción y volverla a conectar para que regrese la tensión. – Comprobar cuál es el ajuste necesario para que el sistema funcione con seguridad. Tab. 70: Parámetro de módulo: ‘Comportamiento tras SCS’ Festo — MSE6-C2M — 2022-08b...
  • Página 90 Entrada eléctrica 1 3 = Am.0.2 OR DI0 Señal OR lógica: Salida Am.0.2 Entrada eléctrica 0 Señal 1, cuando Am.0.2 = 1 o entrada eléctrica 0 = 1 Tab. 72: Parámetro de módulo ‘Selección Reset Q_low-Timer’ Festo — MSE6-C2M — 2022-08b...
  • Página 91 1: DO0 = VC_PULSE La fuente de señal para la salida eléc- trica 0 es la señal de pulso de medi- ción de la medición de consumo con- tinuo VC Tab. 74: Parámetro de módulo ‘Selección salida DO0’ Festo — MSE6-C2M — 2022-08b...
  • Página 92 La configuración de fábrica no afecta al comporta- miento del módulo. Bit 7 Valores 0 = Control con Am.0.8-9, predeterminado Festo — MSE6-C2M — 2022-08b...

  • Página 93: Parámetros De Módulo De Solo Lectura

    El contador de ciclos de conmutación está limitado a un valor máximo de 65535. Si el proceso se realiza más de 65535 veces, el parámetro se queda con este valor. Este parámetro es de solo lectura. Tab. 78: Parámetro de módulo ‘Ciclos de conmutación válvula de cierre’ Festo — MSE6-C2M — 2022-08b...

  • Página 94: Ejemplos De Parametrización

    Fig. 28: Puesta en funcionamiento de las funciones automáticas ‘Regulación de presión‘ y ’Cierre’ Caudal mínimo en el modo de producción Caudal máximo en parada de producción Tiempo de retardo control auto Límite de caudal control auto Parada de producción breve Festo — MSE6-C2M — 2022-08b...
  • Página 95 En el ejemplo puede ajustarse un valor de parámetro entre 90 … 240 l/min. Festo — MSE6-C2M — 2022-08b...

  • Página 96: Ejemplo De Supervisión De Caída De Presión

    Normal, Pm.21-22. Cambiar la válvula de cierre en la salida ‘Control válvula de cierre’ al estado ‘Alimentación de aire’, Am.0.1 = 0. En la salida ‘Control Auto User’ activar los modos de funciona- miento ‘Regulación de la presión’ y ‘Cierre’, Am.0.1 = 0. Festo — MSE6-C2M — 2022-08b...

  • Página 97: Fallos

    Pm.0.6 = 1. Fallos 10.1 Diagnosis Gracias a las interfaces de bus de campo o de diagnosis, el Módulo de eficiencia energética ofrece numerosas opciones para la diagnosis y el tratamiento de errores. Festo — MSE6-C2M — 2022-08b...

  • Página 98: Información

    Los posibles errores del módulo de eficiencia energética se dividen, en función de la gravedad del error, en tres clases con diferente prioridad. Si se produce un error, el LED SF parpadea en función de la clase del error. Festo — MSE6-C2M — 2022-08b...

  • Página 99: Desconexión

    La siguiente tabla muestra información detallada sobre los números de error específicos de los módulos. La columna ‘Habilitar parámetros’ muestra si el correspondiente mensaje de error se puede desactivar y qué parámetros se pueden usar para configurarlo. Festo — MSE6-C2M — 2022-08b...
  • Página 100 – Ajuste 0 = dejar desconectado: La salida se mantiene en 0. Reconexión de la salida: ajustar la salida a 0 y, después, volver a ajustar a 1. Cambiar el parámetro ‘Comportamiento tras SCO’, Pm.27.7 a 1 = reconexión. Festo — MSE6-C2M — 2022-08b...
  • Página 101 – Si se repite el error, sustituir el aparato. tuoso – Se requiere apagar y volver a encender ‘Power Em.2 Sensor de pre- sión P2 defec- Off/ON’. – Si se repite el error, sustituir el aparato. tuoso Festo — MSE6-C2M — 2022-08b...
  • Página 102 Supervisión de ‘Límite superior parámetros del caudal’ Em.2 Error al ajustar el parámetro ‘Límite superior de la presión’ Em.3 Error al ajustar el parámetro ‘Límite superior de la variación de la presión’ Festo — MSE6-C2M — 2022-08b...
  • Página 103 ‘Unidad de consumo’ Em.2 Error en el ajuste del pará- metro ‘Unidad de presión’ Em.3 Error en el ajuste del pará- metro ‘Tiempo de medición de la variación de la presión’ Festo — MSE6-C2M — 2022-08b...

  • Página 104: Desmontaje

    4. Soltar todos los cables eléctricos. 5. Soltar, uno tras otro, los tornillos de todas las escuadras de fijación. Comenzar con los tornillos dispuestos en la parte de abajo del producto. 6. Retirar todo el producto. Festo — MSE6-C2M — 2022-08b...

  • Página 105: Especificaciones Técnicas

    Especificaciones técnicas Especificaciones técnicas 12.1 Especificaciones técnicas, generalidades MSE6-C2M Certificados, declaración de conformidad è www.festo.com/sp Posición de montaje Horizontal ± 5° Grado de protección según IP65 EN 60529 Temperatura de almacena- [°C] –10 … +60 miento Temperatura ambiente [°C] 0 … +50 £...

  • Página 106: Especificaciones Técnicas, Neumática

    Rango de medición de pre- [MPa] 0 … 1,4 sión [bar] 0 … 14 [psi] 0 … 203 Resolución de la presión [kPa] [mbar] [psi/10] Precisión [%FS] ± 3 Precisión de repetición [%FS] ± 0,3 Festo — MSE6-C2M — 2022-08b...
  • Página 107 Presión de funcionamiento P1 ³ presión de con- signa + 14,5 psi Desviación de la linealidad [%FS] Precisión de repetición [%FS] Histéresis de la presión [MPa] 0,03 [bar] [psi] 4,35 Precisión total [MPa] ± 0,035 [bar] ± 0,35 [psi] ± 5,08 Festo — MSE6-C2M — 2022-08b...

  • Página 108: Especificaciones Técnicas, Parte Eléctrica

    Descripción de los módulos conectados, Consumo de corriente adi- MSE6-D2M, módulos CPX-EA cional debido a los módulos conectados a la interfaz Extension £ 10, dentro del rango de tensión nominal Rizado residual Longitud de cable Máx .30 Festo — MSE6-C2M — 2022-08b...
  • Página 109 – canal Separación de potencial canal – Bus interno Carga admisible alimenta- Máx .1 ción de sensores Protección (cortocircuitos) Protección electrónica interna de la alimentación de sen- sores Longitud de cable entradas Máx .30 Festo — MSE6-C2M — 2022-08b...
  • Página 110 – CPX-4AE-U-I, 4 entradas analógicas – CPX-2AA-U-I, 2 salidas analógicas Longitud de los canales de Máx .2 conexión Compatibilidad electromagnética Emisión de interferencias è Declaración de conformidad è www.festo.com. Resistencia a interferencias Tab. 87: Especificaciones técnicas, parte eléctrica Festo — MSE6-C2M — 2022-08b...
  • Página 112 Copyright: Festo SE & Co. KG 73734 Esslingen Ruiter Straße 82 Deutschland Phone: +49 711 347-0 Internet: © 2022 Festo SE & Co. KG se reserva todos los derechos www.festo.com...
