Estructura del dispositivo
3

LEDs de estado

3.7 LEDs de estado
22
Instrucciones de funcionamiento – MOVI-C
[1]
[2]
[3]
[4]

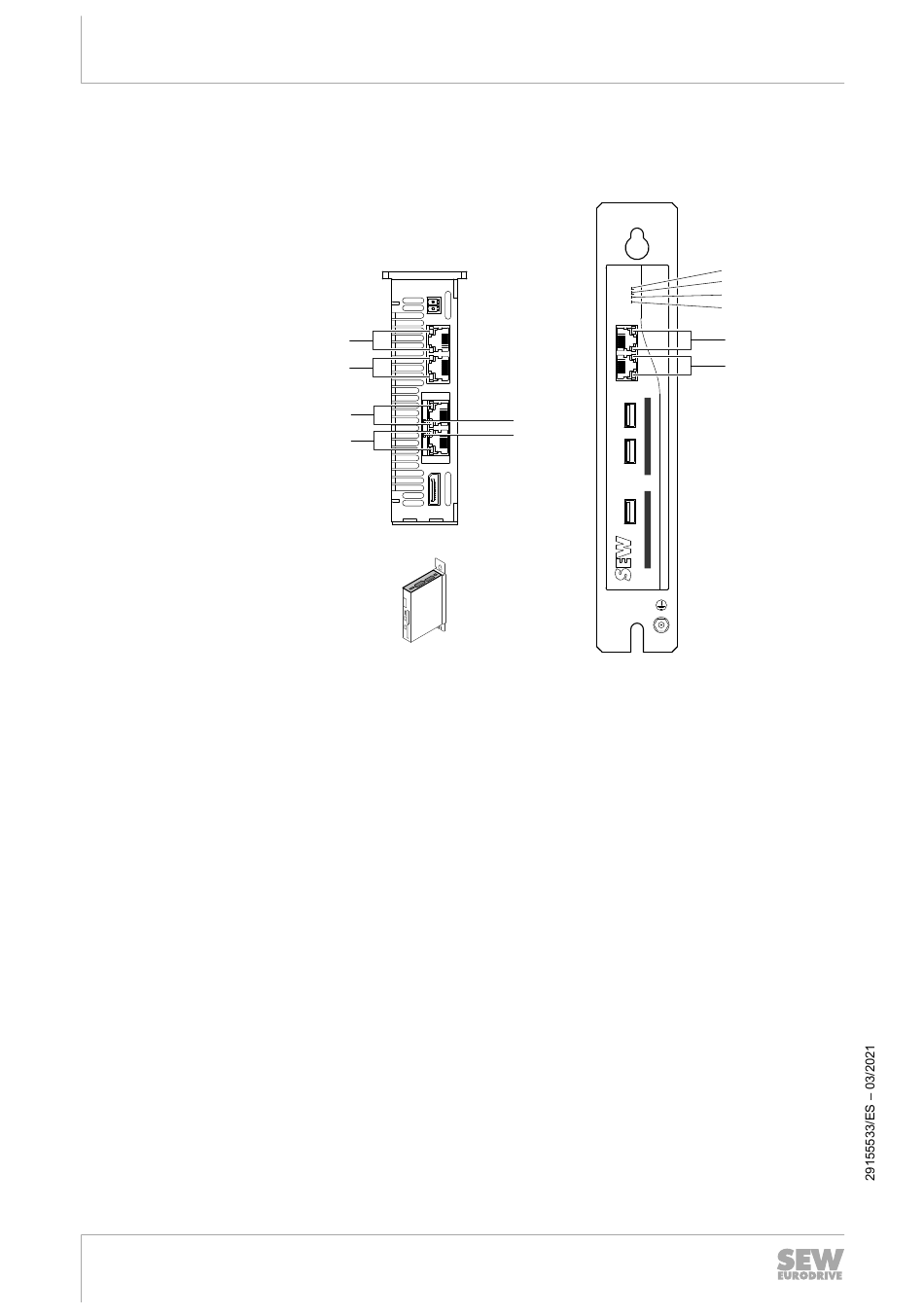

A: Vista desde arriba
[1] L/A: Estado de la conexión EtherCAT
Velocidad: Velocidad de la conexión EtherCAT
[2] L/A: Estado de la conexión de ingeniería (X81)
Velocidad: Velocidad de la conexión de ingeniería (X81)
[3] L/A: Estado de la conexión del bus de campo (X40)
Velocidad: Velocidad de la conexión del bus de campo (X40)
[4] L/A: Estado de la conexión del bus de campo (X41)
Velocidad: Velocidad de la conexión del bus de campo (X41)
[5] PROFINET - L40: SYS FAULT
TM
EtherNet/IP , Modbus TCP - L40: MODULE STATUS
[6] PROFINET - L41: BUS FAULT
TM
EtherNet/IP , Modbus TCP - L41: NETWORK STATUS
[7] 24V: Estado de la tensión de alimentación de 24 V
[8] L1: Estado del firmware
[9] L2: Estado del programa IEC
[10] L3: Reservado
[11] L/A: Estado de la conexión de ingeniería (X90)
Velocidad: Velocidad de la conexión de ingeniería (X90)
[12] L/A: Estado de la conexión de ingeniería (X80)
Velocidad: Velocidad de la conexión de ingeniería (X80)
®
CONTROLLER
A
X5
X30
X81
X40
[5]
[6]
X41
B: Vista desde la parte anterior
® PLUS
/SBus
B
[7]
[8]
24V
[9]
L1
L2
L3
[10]
X90
[11]
[12]
X80
XM2
USB1
USB2
XM1
USB3
9007227001311883
(X30)
® PLUS
/SBus (X30)
