5.4 Démontage et montage des filières du ou dans la cage de filière
Portez des gants de protection afin d'éviter de vous couper les mains sur les
cages de filière!
Démontage:
 Tirez le levier de blocage en direction "A".
 Ouvrez la cheville de sélection (couleur argent) dans le bloc de sélection.
 Retirez la cage de filière et retirez les filières n° 1 - 4 par le bas.
Montage:
 Tirez le levier de blocage en direction "A" pour ouvrir les filières.
 Ouvrez la cheville de sélection (couleur argent) dans le bloc de sélection.
 Mettez les filières portant le même numéro que la cage de filière correspondante en place et
faites-la s'enclencher de manière audible.
 Glissez la plaque de came vers C jusqu'à ce qu'un bruit de clic soit entendu par le levier de
verrouillage.
 Assurez-vous que les chiffres indiqués sur la cage de filière et sur les filières sont du même
côté.
Un filetage de précision n'est possible que si le chiffre indiqué sur la fente de la
filière coïncide avec le numéro indiqué sur la filière!
Après le remplacement, contrôler que les filières sont bien fixées! Après le chan-
gement ou le remplacement, contrôler que la cage de filière est bien bloquée dans
le chariot porte-outil!

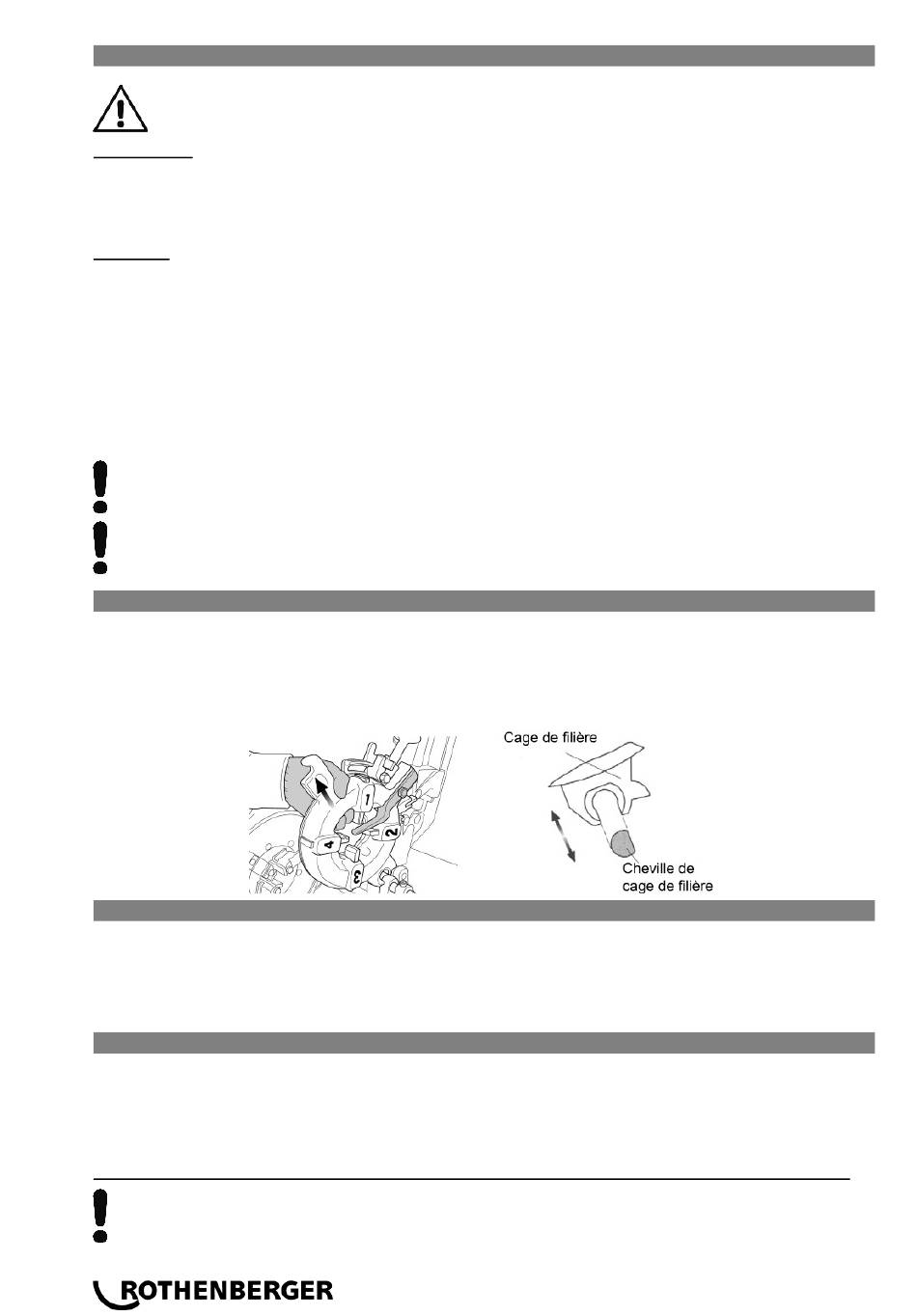

5.5 Démontage et montage de la cage de filière du chariot longitudinal
 Soulevez la cage de filière à mi-hauteur.
 Amenez la cage de filière en diagonale et retirez-la.
 La cage de filière ne peut être démontée ou montée dans la machine que lorsqu'elle est pa-
rallèle au côté plat de la cheville de cage de filière.
5.6 Modification de la taille de filetage
 Assurez-vous que la cage de filière repose sur le chariot porte-outil et que les filières cor-
respondent à la taille du filetage.
 Mettez la cheville de sélection de la taille requise dans le bloc de sélection.
 La taille est indiquée sur chaque bloc de sélection.
5.7 La coupe de filetages
 En cas de danger, appuyez à fond sur la pédale de l'interrupteur de sécurité à pédale. La
machine s'arrête alors.
 Pour faire redémarrer la machine, appuyez sur le bleu bouton de libération placé latérale-
ment près de l'interrupteur de sécurité à pédale.
Pour garantir des filetages coupés avec précision, veuillez respecter les indications suivantes:
Utiliser uniquement du matériau de tube en parfait état pour le filetage! Si des tubes dé-
formés et/ou coupés en biais sont utilisés, la coupe de filetages conformes aux normes ne
sera pas possible!
