 Spostare l'intestatubi verso il basso sul pezzo di lavorazione e premere successivamente
l'interruttore ON risp. premere il pedale di comando.
 Girare con forza l'impugnatura dell'intestatubi in senso orario, per procedere quindi con l'in-
testatura del pezzo di lavorazione.
 Portare nuovamente l'intestatubi nella posizione superiore e quindi in quella posteriore.
Non raccogliere però i tubi intestati nella conca! Rimuoverli dalla conca immedia-
tamente al termine del procedimento d'intestatura!
5.3 Alesaggio dei pezzi di lavorazione
La punta di taglio dello sbavatore interno è molto tagliente! Non toccarla mai
con le mani nude! Pericolo di taglio e lesioni!
 Tirare verso di sé lo sbavatore interno.
 Girare il volantino d'avanzamento in senso orario, per portare la lama dell'alesatore in pros-
simità della superficie frontale del tubo rotante.
 Girare ulteriormente la manopola e premere la lama dell'alesatore leggermente contro la
parte interna del tubo per eseguire l'alesaggio.
5.4

Smontaggio/montaggio delle ganasce per filettare dalla ossia nella filiera (E)

Portare dei guanti di protezione, per prevenire delle lesioni da taglio alle mani
con le ganasce per filettare!
Smontaggio:
 Portare la leva di bloccaggio in posizione „A".
 Inserire il pin selettore (color argento) nel blocco selettore.
 Sollevare la filiera ed estrarre verso l'alto la ganascia per filettare no. 1 – 4.
Montaggio:
 Portare la leva di bloccaggio in posizione „A".
 Inserire il pin selettore (color argento) nel blocco selettore.
 Inserire la ganascia per filettare avente la stessa cifra incisa sulla rispettiva filiera e farla
scattare in posizione.
 Far scorrere piatto cam verso C fino a quando un clic si sente da leva di bloccaggio.
 Accertarsi che le cifre incise sulla filiera e sulla ganascia per filettare si trovino sullo stesso
lat.
L'esecuzione di filettature precise è possibile solamente, quando la cifra incisa sulla
fessura della filiera corrisponde con la cifra incisa sulla ganascia per filettare!
Controllare che le ganasce per filettare abbiano una sede fissa dopo il cambio! Con-
trol ituzione delle ganasce per filettare! lare che la filiera sia correttamente bloccata
sulla slitta utensili dopo il cambio ovvero la sost.

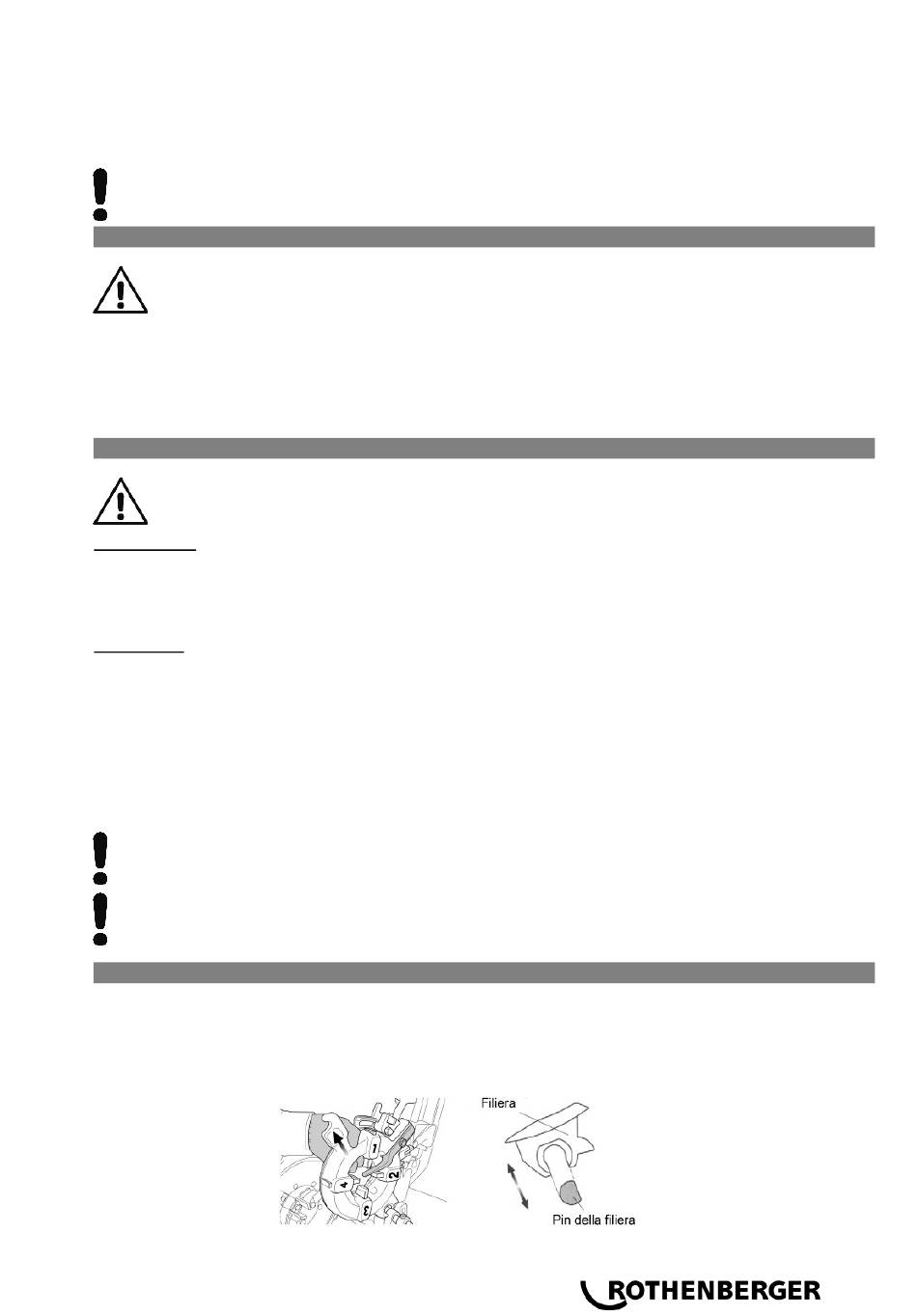

5.5

Smontaggio/montaggio dalla ossia nella filiera

 Sollevare a mezza altezza la filiera.
 Portare la filiera in posizione diagonale e rimuoverla.
 Solo quando la filiera si trova in posizione parallela rispetto alla parte piana del pin della
stessa, la si potrà rimuovere risp. integrare dalla/nella macchina.
