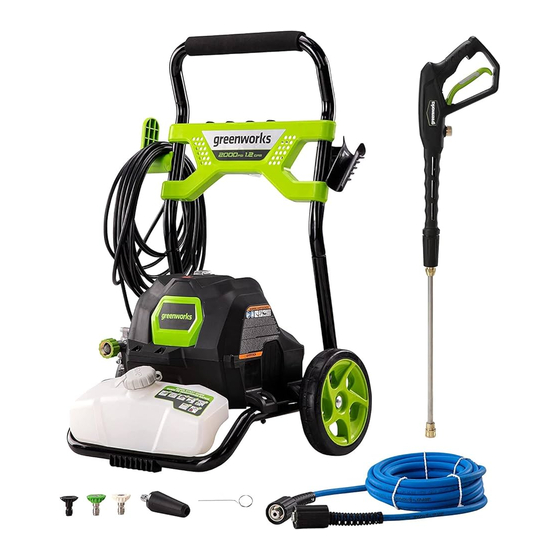

2000 PSI ELLECTRIC PRESSURE WASHER
GPW 2003
Owner's Manual
TOLL-FREE HELPLINE: 1-888-90WORKS
(888.909.6757)
www.greenworkstools.com
Read all safety rules and instructions carefully before operating this tool.
IMPORTANT, Retain this manual for future reference!
