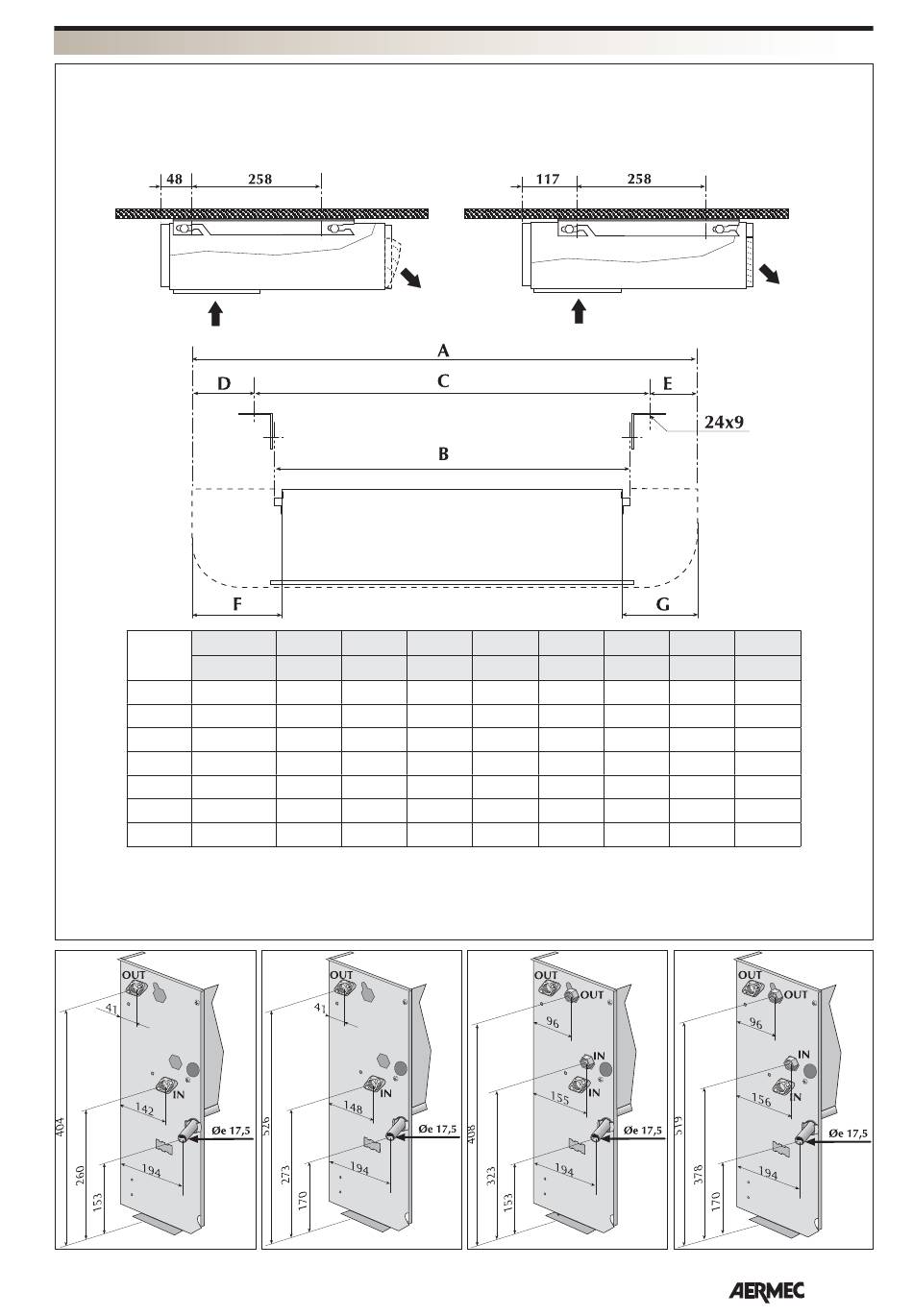

DATI DIMENSIONALI • DIMENSIONS • DIMENSIONS • ABMESSUNGEN • DIMENSIONES [mm]
Installazione con supporti AMP (accessori) • Installation with AMP brackets (accessories)
Installation avec supports AMP (accessories) • Installation mit AMP halterung (zubehöre)
FCX 17 - 22 - 32 - 42 - 50 U / UE
FCX (3R)
FCX (4R)
A [mm]
B [mm]
C [mm]
D [mm]
E [mm]
F [mm]
G [mm]
In caso di inversione degli attacchi idraulici, scambiare tra loro le seguenti quote: D con E, F con G.
En cas d'inversion des raccords hydrauliques, inverser les cotes D avec E, F avec G.
Bei der Anschlüßenumstellung, die Quoten D und E, F und G, miteinander auswechseln.
Si desea invertir el lado de las conexiones hidráulicas, intercambie D por E y F por G.
FCX 17 ÷ 54 3R
Instalación con soportes AMP (accesorios)
24 - 34 - 44 - 54 U / UE
17 22
- 24
640 750
445 555
490 600
95,5 95,5
54,5 54,5
144,5 144,5
103,5 103,5
In case of inversion hydraulic connections, invert D with E, F with G.
FCXI 62 - 102 3R
FCX 62 - 82 -102 U / UE
32 42 50
34 44 54
981 1201 1201
786 1006 1006
831 1051 1051
95,5 95,5 95,5
54,5 54,5 54,5
144,5 144,5 144,5
103,5 103,5 103,5
FCX 17 ÷ 54 1R
IFCXBULJ 1012 - 6456062_00
64 - 84 U / UE
62 82 102
64 84 -
1322 1322 1322
1127 1127 1127
1172 1172 1172
95,5 95,5 95,5
54,5 54,5 54,5
144,5 144,5 144,5
103,5 103,5 103,5
FCX 17 ÷ 54 1R
