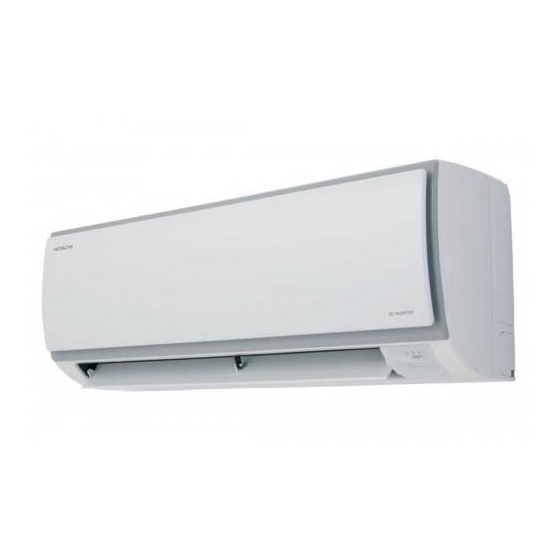

INVERTIDOR DE TIPO SPLIT
MANUAL DE INSTALACIÓN
Unidad Interior Unidad Exterior
RAS-50FH7 RAC-50YH7
RAC-50YH7A
MEDIDA DE PRECAUCIÓN
Léa las medidas de precaución atentamente antes de poner la unidad en funcionamiento.
●
El contenido de esta sección es esencial para garantizar su seguridad. Preste cuidado especial al encontrar las
●
siguientes señales.
AVISO ................ Metodos de instalación incorrectos pueden causar muerte o heridas graves.
PRECAUCIÓN ..... Instalación incorrecta puede conllevar consencuéncias serias.
Asegúrese que la unidad funciona adecuádamente trás ser instalada. Informe al consumidor acerca del método
adecuado de operación tal y como se describe en la guía del usario.
Exija que la unidad sea instalada por su proveedor o técnico. Si la instalación fuese llevada a cabo por el comprador
●
podrían ocurrir escapes de agua, corto circuitos o incendios.
● Siga las instrucciones descritas en el manual de instalación durante el proceso de instalación. Instalación incorrecta podría
causar escapes de agua, corto circuitos e incendios.
Asegúrese que las unidades se colocan en lugares capaces de soportar el peso total de los aparatos. En caso contrario
●
las unidades podrian colapsar y causar peligro.
Siga las normas y regulaciones acerca de la instalación eléctrica y los metodos descritos en el manual de instalaciones
●
al tratar con el montaje eléctrico. Utilice únicamente cables eléctricos aprobados por las autoridades de su país.
Asegúrese de utilizar los cables adecuados tanto para la unidad interior como para la exterior. Asegúre que las conexiones
●
se han efectuado À rmemente trás insertar los conductores de los alambres en las terminales correspondientes. Inserción
incorrecta y contactos Á ojos podrían causar recalentamientos y fuego.
Utilice los componentes indicados para la instalación. En caso contrario la unidad podría colapsar y se podrían producir
●
escapes de agua, descargas electricas y fuego.
Asegúrese de utilizar canerías designadas para R-410A. Si no, podría resultar en tener rotas canerías de cobre o en averías.
●
Al instatar o transferir un acondicionador de aire a otra posición, asegúrese de que el aire que no sea el refrigerante
●
especiÀ cado (R410A) no entre en el ciclo de refrigeración. Si entra otro tipo de aire, ei nivel de presión del ciclo de
refrigeración puede incrementarse de forma anormal y producir roturas o lesiones.
Asegúrese de ventilar completamente si escape un gas refrigerante mientras funciona. Si el gas refrigerante se pone en
●
contacto con el fuego, podría producir un gas tóxico.
Después de completar la instalación, aségurese que no haya escape de gas de refrigeración. Si se escape el gas refrigerante
●
en el cuarto y se pone en contacto con el fuego en el calentador impulsado por ventilador, etc., podría producir gas tóxico.
Unas modiÀ caciones no autorizadas al acondicionador pueden ser peligrosas. Si ocurre una avería llame a un competente
●
técnico o electricista del acondicionador. Reparaciones impropias podrían producir escapes de agua, descargas eléctricas
y fuego, etc.
PRECAUCIÓN
El cortacircuitos o fusible (de acción retardada de 16A) se debe instalar. Sin cortacircuitos o fusible el peligro de
●
electrochoque podría ocurrir.
Un interruptor con apertura de contacto de más de 3mm tiene que ser instalado en el cordón de sumistro eléctrico
de la unidad exterior.
Asegúrese de no instalar la unidad cerca de una fuente de gas inÁ amable. La unidad
●
exterior corre peligro de incendiarse si existiese gas inÁ amable en las cercanías.
Asegúrese que exista un Á ujo libre de agua al instalar el drenaje.
●
La cañería debe estar sostenida apropriadamente con un máximo de distancia de 1m entre el soporte.
●
1
Instalacion de la placa de soporte perforacion de la pared e instalacion de la tuberia de proteccion
PRECAUCIÓN
● El drenaje del contenedor de agua que se encuentra dentro de la unidad interior puede
ser efectuado desde la derecha. Por lo tanto la placa de soporte debe ser instalada
horizontalmente o levemente inclinada hacia el lado donde se halla la tubería de drenaje.
En caso contrario, el agua condensada podría rebosar el contenedor de agua.
Instalación directa en la pared
Utilice los travesaños ocultos en la pared para instalar la placa de soporte.
●
Procedimientos y precauciones durante la instalación
● Procedimientos para instalar la placa de soporte.
1. Perfore agujeros en 2. Empuje la taco en
la pared tal y como los agujeros.
se indica en la (Como se muestra
imagen a continuación. debajo)
● Procedimiento para la instalación del soporte del mando a distáncia.
1. Perfore oriÀ cios en la 2. Empuje la taco en los
pared (Tal y como se agujeros.
indica en la À gura inferior). (Como se muestra debajo)
Penetración de la pared e instalación de la tubería de protección
Perfore un agujero de
●
65 mm en la pared con
una leve inclinación hacia
el exterior. Perfore la pared
con un pequeño ángulo.
C o r t e l a t u b e r í a d e
●
protección de acuerdo al
grosor de la pared.
● El agujero vacío en las
mangas de la tubería
de proteccion debe ser
cerrado hermeticamente
con masilla para evitar la
entrada de agua de lluvia
en la habitación.
< >
IA636: B
Por favor léa atentamente la hoja de instrucción antes
●
de iniciar la instalación.
Los proveedores deben asegurarse de proveer al
●
comprador toda la información necesaria para una
instalación correcta.
Herramientas Necesarias para la Instalación
+ – Destornillador Cinta Métrica
● ● ●
Sierra Taladro Eléctrico de 65 mm Llave de apriete
● ● ●
hexagonal ( 4mm) Cortadora de tuberías
●
Inglesa (14, 17, 22, 26, 27mm) Detector de escapes de
●
gas Masilla Cinta vinílica Alicates
● ● ● ●
AVISO
2
Instalación de la Unidad Interior
INSTALACIÓN VERTICAL INFERIOR DE TUBERÍAS
Preparación
Enchufe el cable de conexión.
●
● Estire la tubería, el cable de conexión y la manguera de drenaje.
Instalación
● Cuelgue la parte superior de la unidad interior en la placa de soporte.
Enganche la proyección situada en la parte inferior de la unidad a la placa de soporte.
●
CÓMO QUITAR LA UNIDAD DE INTERIOR
● Empuje hacia arriba las secciones (del
EMPUJE) en el fondo de la unidad de
interior y tire de la placa inferior hacia
usted. Entonces el clawa se lanza de la
placa inmóvil.
(las secciones (del EMPUJE) son
indicadas por 2 Á echas en la À gura
derecha)
3. Instale la placa de soporte
en la pared con tornillos de INSTALACIÓN HORIZONTAL DE TUBERÍAS
dimensiones 4.1 x 32, tal y
como se indica a continuación.
Preparación
Cambio de la manguera de drenaje y procedimientos para instalación.
Cambie la ubicación de la manguera de drenaje y la tapa de drenaje durante la instalación
●
horizontal de tuberías tal y como se indica en el gráÀ co a continuación. Asegúrese de
conectar la manguera de drenaje de tal manera que el material aislante se cubra a sí
mismo.
Utilice alicates para estirar la tapa de drenaje. (Este es
●
el método más sencillo para sacar la tapa de drenaje).
PRECAUCIÓN
PRECAUCIÓN
Asegúrese que no exista
contacto alguno entre el
cable y cualquier otro metal
INSTALACIÓN HORIZONTAL INFERIOR DE LAS TUBERÍAS – CREACIÓN DE APERTURAS
en la pared. Cuando la pared
Mientras se lleve a cabo la instalación horizontal o hacia abajo,
sea hueca, no olvide colocar ●
el manguito para tubería para utilice un cuchillo para cortar las aperturas tal y como se indica
evitar que los c a b l e s
en el gráÀ co. A continuación lime las asperezas de los bordes.
sean mordidos por roedores.
A m e n o s q u e c i e r r e
completamente, cualquier
aire de humedad alta puede
Á uir desde fuera y cualquier
rocío puede caer.
SELECCION DE LA UBICACION DE LA INSTALACION
AVISO
● La unidad debe ser colocada en un lugar estable, sin vibraciones,
que garantice el soporte total de la unidad.
PRECAUCIÓN
● No deberían existir fuentes de calor ni ningún tipo de obstáculo contra
la circulación del aire.
● Las distáncias aconsejadas para la instalación de la parte inferior, derecha
e izquierda se especiÀ can en el gráÀ co a continuación.
● El lugar debe facilitar el drenaje de agua y la conexión de las tuberías
Cuchilllo
con la unidad exterior.
● Para evitar interefence del ruido, ponga por favor la unidad y su fom
Llave
● alejado del regulador por lo menos 1m m la lámpara Á ouresent del tipo
de la radio, de la televisión y del inversor.
● Para evitar errores en la transmisión de señales emitidas por el mando
Soldador
a distáncia, aleje éste de cualquier aparato de alta frecuencia y sistemas
de radio de alta poténcia.
● Coloque la unidad interior a una altura de 2.3 m o más en areas privadas.
Nombres de los componentes de la unidad interior
Canti-
No. Componente
dad
Placa de Soporte
1
Tornillo para la placa
de soporte
6
( 4 . 1 x 3 2 )
Soporte del mando a
distancia
1
Pila tamaño AAA
2
Tornillo para el soporte
del mando
2
( 3 . 1 x 1 6 )
Mando a distáncia
1
Filtro depurador
1
Nombres de los componentes
de la unidad exterior
Canti-
No. Componente
dad
Cojinete
3
Tubo de desagüe
1
Cojinete
1
1
PRECAUCIÓN
Estire la parte inferior de la
unidad interior hacia fuera para
comprobar si el aparato se
ha enganchado a la placa de
soporte. Instalación inadecuada
2
podría causar ruido y vibraciones.
Se pueden producir escapes de agua condensada si
no se introduce la manguera adecuadamente.
● Convierta las cañerías mientras sujeta la parte
inferior del soporte de tubería por la mano.
(Tome nota de las cuestiones siguientes y obtenga permiso del cliente antes de iniciar la instalación de la Unidad).
● La unidad exterior debe ser situada en un lugar capaz de soportar pesos
pesados. En caso contrario los ruídos y las vibraciones aumentarían.
● Evite la exposición de luz solar directa o de lluvia sobre la unidad. Asegúrese
además de que la ventilación sea adecuada y no exista ningún tipo de
obstrucciones.
● No deberían haber animales o plantas que pudieran ser afectados por el
calor del aire proveniente de la unidad.
● Las distáncias entre la unidad y la parte superior, derecha e izquierda del
ugar donde se va a instalar, se especiÀ can en el gráÀ co a continuación.
Al menos 3 de los espacios indicados no deben estar en contacto con
ningún tipo de obstáculo (techo, valla, pared, ect..).
● Asegúrese de que el aire caliente que la unidad desprende y el ruido
proveniente de la misma no son causa de molestia para sus vecinos.
● Núnca coloque la unidad cerca de gas inÁ amables, vapor, aceite y humo.
● El lugar escogido debe facilitar el drenaje del agua proveniente de la
unidad.
● Coloque la unidad exterior y el cable de conexiones a 1 metro de distancia
mínima de la antena o emisor de señales de televisión, radio o teléfono,
para evitar interferencias de ruidos.
Instalación de las tuberias
● No instale los revestimientos al aire libre de la unidad fuertes enrolle la
dirección. Puede dañar el ventilador motor.
GráÀ co indicando la instalación de la
unidades interiores y exteriores.
Hay 4 direcciones alowed,
a saber horizontalmente, el
perpendiculr a la unidad,
verticalmente abajo de la
Asegúrese
derecha, horizontalmente
de cerrar
hacia fuera de la derecha y
completamente
horizontalmente hacia fuera
cualquier
a la izquierda.
hueco con
No ponga las cañerías hacia
masilla
abajo a la izquierda de la
unidad.
Dimensiones del soporte de
la unidad exterior
(Unidad en mm)
INSTALACIÓN DE TUBERÍAS DE REFRIGERACIÓN TRÁS CONEXIÓN
Las tuberías de refrigeración deben ser ajustadas para coincidir
●
con el oriÀ cio en la pared e inmediatamente preparadas para
ser conectadas.
Las terminales de las dos tuberías conectadas deben estar
●
cubiertas con el aislante empleado para la conexión de
terminales. A continuación se envuelven con tuberías aislantes.
● Conecte la cuerda que conecta después de quitar la cubierta
eléctrica. (ReÀ era a la "CONEXION DEL CORDON DE LA
ENERGIA ELECTRICA").
Después de ajustar todos los elementos, conduzca el cable de
●
conexión y las tuberías por el espacio que exista bajo la unidad
interior. Utilice tubos sostenedores para sujetarlos À rmemente.
● El soporte se puede sujetar en cualquier de los 2 puestos.
Seleccione la posición más sencilla.
CONEXIÓN DE LA TUBERÍA DE REFRIGERACIÓN DURANTE
LA INSTALACIÓN DE LA UNIDAD INTERIOR
Preparación para instalar tuberías de refrigeración
Los tubos refrigerantes y el cordón de conexión se conviertan
●
y se sujetan.
● El terminal de los tubos refrigerantes se coloca en puestos
marcados con el símbolo " ".
Instalación
Cuelgue la unidad interior en la placa de soporte. Utilice el estante situado
en la parte trasera de la unidad interior para empujer el lado inferior 15
cm hacia delante.
Coloque la manguera de drenaje en el oriÀ cio de la pared.
●
● Envuelva los tubos refrigerantes con tubo aislante después de conectar
el tubo refrigerante.
Conecte la cuerda que conecta después de quitar la cubierta eléctrica.
●
(ReÀ era a la "CONEXION DEL CORDON DE LA ENERGIA ELECTRICA").
Después de haber ajustado el cable de conexión y las tuberías de
●
refrigeración, coloque ámbos en el espacio que se encuentra bajo la
unidad interior.
● Enganche la proyección de la unidad interior a la placa de soporte.
Tubería de aislamiento
Para facilitar la insta-
de calor
lación, estire la parte
señalada al conectar
Cable de
l a s t u b e r í a s
conexión
refrigeración.
Tuberías de refrigeración
3
Instalación de la manguera de drenaje
Escoja el lado (izquierda o derecha) donde instalar la manguera de drenaje.
Asegure el Á ujo libre del agua condensada en la unidad interior durante la
PRECAUCIÓN
instalación. Una instalación descuidada puede provocar escapes de agua.
AVISO
PRECAUCIÓN

Las tuberías interiores
deben ser aisladas mediante
la tubería aislante. (Si el
aislante no es suficiente
utilice otros productos
comerciales).
● La diferéncia entre la
elevación de la unidad
interior y exterior debe
mantenerse a menos de
10m.
● La tubería de conexión , ya
sea esta grande o pequeña,
debe ser aislada con la
tubería aislante y envuelta
con cinta vinílica (El aislante
se deteriorará si no se cubre
con cinta vinílica).
Conexión de la manguera
aislante de drenaje.
Utilice la manguera aislante
de drenaje para el sistema
de tubería interior (producto
comercial).
PRECAUCIÓN
No emplee fuerza excesiva
●
para tensar la correa de caucho
empleada para ajustar el aislante.
Si así fuese se perjudicaría
la eficacia del aislante y se
correría el peligro de producir
condensamiento de agua.
PRECAUCIÓN
Trás llevar a cabo la
●
f l a m e a c i ó n a j u s t e e l
núcleo de plástico para
evitar la entrada de piezas
de plástico en las tuberías.
d e
PRECAUCIÓN
Asegúrese de que
la manguera de
drenaje no esté
desconec-tada o
doblada.
