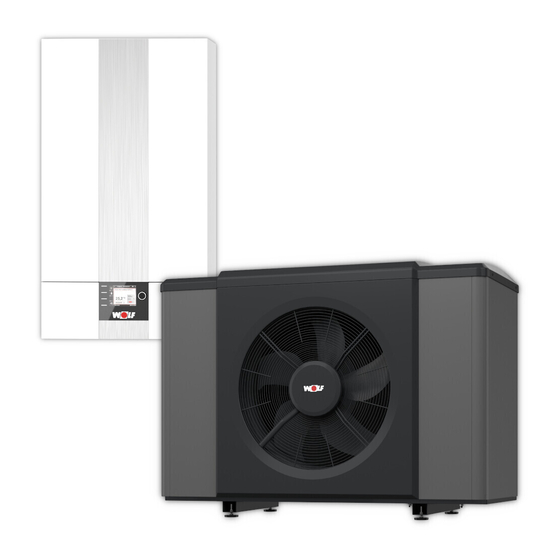

- Página 1 Instrucciones de uso BOMBA DE CALOR MONOBLOCK AIRE/AGUA CHA-16/20-400V-M2 CS-C2, CHA-16/20-400V-M2 CS-e9-C2 (Traducción del original) Español | Con reserva de modificaciones. 9149063 | 202303...
- Página 2 Limpiar el revestimiento de la ODU y la IDU ................23 7 Reparación................................ 24 Reparación............................... 24 Reparación de averías ..........................24 7.2.1 Indicaciones generales ....................... 24 7.2.2 Mostrar mensajes de avería y de advertencia ................24 2 | WOLF GmbH 9149063 | 202303...
- Página 3 10.2 Modo de agua caliente sanitaria ......................32 11 Anexo ................................33 11.1 Parámetros técnicos según (UE) n.º 813/2013..................33 11.1.1 CHA-16.20-400V-M2 CS-C2 · CHA-16.20-400V-M2 CS-e9-C2..........33 11.2 Hojas de datos del producto ........................34 9149063 | 202303 WOLF GmbH | 3...
- Página 4 1. Lea este documento antes de comenzar los trabajos. 2. Observe las indicaciones incluidas en este documento. El incumplimiento de estas indicaciones es motivo de extinción de la garantía de WOLF GmbH. Validez de este documento El presente documento se aplica a: Bomba de calor aire/agua Monobloc CHA-16/20.
- Página 5 CHA-16 Acerca de este documento | 1 Todos los documentos están disponibles en www.wolf.eu/downloadcenter Símbolos En este documento se usan los siguientes símbolos: Símbolo Significado Los pasos de la intervención están numerados Identifica un requisito necesario ü Identifica el resultado de un paso de la intervención ð...
- Página 6 Rendimiento diario "to be announced" falta por determinar Pto_Rocio Control del punto de rocío Año anterior VLF / VF Sonda de temperatura de impulsión Impulsión Día anterior Agua caliente sanitaria/modo de agua caliente sanitaria 6 | WOLF GmbH 9149063 | 202303...
- Página 7 Bomba de recirculación 50 % (5 minutos On, 5 minutos Off) Salida 230 V (cuando el interruptor principal está en ON) CAL_Aux Generador de calor auxiliar (equipo de calefacción WOLF) Cal_Aux externo Generador de calor auxiliar (generador de calor de otro fabricante) 9149063 | 202303...
- Página 8 Solo se permite un uso diferente del generador de calor previa consulta con WOLF IBE- RICA, S.A. y sujeto a la puesta en marcha por el servicio técnico de WOLF. Para ello, póngase en contacto con el instalador local o con su comercial de WOLF IBERICA, S.A..
- Página 9 2. Operar el generador de calor solo si está técnicamente en perfecto estado. 3. Toda avería o desperfecto que pueda menoscabar la seguridad debe ser subsanado inmediatamente por personal especializado. 4. Sustituir los componentes defectuosos siempre por recambios originales WOLF. 5. Llevar equipo de protección personal. Indicaciones de seguridad generales PELIGRO Tensión eléctrica...
- Página 10 1. Desconectar la tensión de toda la instalación de calefacción en caso de detectar pérdidas de estanquidad del circuito de refrigerante. 2. Informar a los técnicos o al servicio posventa de WOLF. 3. En caso de transferencia de refrigerante al circuito de calefacción, el sistema hidráulico de la ODU puede estar bajo presión de refrigerante incluso después de drenar el agua de cale-...
- Página 11 Sobrepresión de frío en las unidades exteriores de las bombas de calor Peligro de lesiones por exceso de presión en el circuito de refrigeración ► Los trabajos en el circuito de refrigeración están reservados al servicio posventa de WOLF. AVISO Puesta fuera de servicio temporal durante la estación fría...
- Página 12 – Control externo a través de contacto libre de potencial o señal 0 a 10 V Interfaces – Contactos para señal de control de la compañía eléctrica C-elec – Incremento externo de la temperatura del sistema, por ejemplo, por Smart Grid o instalación PV (foto- voltaica) 12 | WOLF GmbH 9149063 | 202303...
- Página 13 3 vías – Electrónica de regulación y conexión eléctrica en carcasa integrada – Espacio para insertar el módulo de interfaz LAN/WLAN WOLF Link Home – Aislamiento acústico y térmico, estanco al agua de condensación 1 Válvula de derivación de 3 vías calefacción/...
- Página 14 – Temperaturas de impulsión de hasta 70 °C sin resistencia eléctrica – Régimen nocturno reducido para limitar el nivel de ruido – Posibilidades de conexión hacia atrás o abajo – Separador de aire/refrigeración integrado con purgador y válvula de seguridad (3 bar) 14 | WOLF GmbH 9149063 | 202303...
- Página 15 11 Secador filtrador 12 Sensor de presión tras colector común 13 Sonda de temperatura de impulsión (T_Cal- 14 Intercambiador de calor de placas dera2 / temperatura del generador 2) 15 Sonda de temperatura de retorno 9149063 | 202303 WOLF GmbH | 15...
- Página 16 4 Inverter de refrigeración HPM-3 5 Llave de vaciado 6 Válvula de seguridad (3,0 bar) 7 Separador de aire/refrigerante 8 Llave de vaciado 9 Filtro con purgador 10 Conexión eléctrica 11 Impulsión 12 Retorno 16 | WOLF GmbH 9149063 | 202303...
- Página 17 * Para evitar que se escapen o se cierren accidentalmente, el llenado (Llenado de la instalación de cale- facción) y purgado de la instalación (Purgar la instalación) se realizarán según estas instrucciones. 9149063 | 202303 WOLF GmbH | 17...
- Página 18 Instalar las conducciones protegidas frente a las Daños por heladas. heladas. Obstrucción de la zona de aspiración o expulsión Los obstáculos a la circulación de aire reducen el con objetos voluminosos. rendimiento. Ruido molesto por reflexiones acústi- cas. 18 | WOLF GmbH 9149063 | 202303...
- Página 19 Modificación incorrecta en el generador de calor o en otras partes de la instala- ción de calefacción Riesgos para las personas y daños en la instalación. ► Los trabajos deben encargarse exclusivamente a un técnico. 9149063 | 202303 WOLF GmbH | 19...
- Página 20 Instrucciones de servicio para el especialista de la unidad de mando BM-2 Instrucciones de servicio para el técnico del módulo indicador AM ► Controlar el generador de calor a través del módulo de regulación. 20 | WOLF GmbH 9149063 | 202303...
- Página 21 ADVERTENCIA ¡Mantenimiento incorrecto! Riesgos para las personas y daños en la instalación. ► Encargar la inspección y el mantenimiento únicamente a un técnico formado por WOLF. Otros documentos Instrucciones de mantenimiento para el instalador especializado Bomba de calor aire/agua Mo-...
- Página 22 4. Cerrar el purgador en el circuito de radiadores. 6.4.3 Comprobar la presión de la instalación ► Comprobar la presión de la instalación (valor nominal entre 1,5 y 2,0 bar). Presión de la instalación inferior a 1,5 bar: ► Informar al técnico. 22 | WOLF GmbH 9149063 | 202303...
- Página 23 Asfixia y peligro de quemaduras graves o mortales. 1. Desconectar la tensión de la instalación de calefacción en caso de detectar pérdidas de es- tanquidad del circuito de refrigerante. 2. Informar al técnico o al servicio posventa de WOLF. AVISO Limpieza incorrecta Daños o destrucción de las finas lamas del intercambiador de calor.
- Página 24 – Subsanar inmediatamente las averías del generador de calor o de la instalación para asegurar un funcionamiento sin problemas. – Sustituir los componentes defectuosos del equipo exclusivamente por recambios originales WOLF. 7.2.2 Mostrar mensajes de avería y de advertencia Las averías y las advertencias se visualizan como texto explicativo en la pantalla del módulo de regula-...
- Página 25 – Cuando la temperatura del agua es < 5 °C (temperatura de la caldera, temperatura de la caldera 2, temperatura de retorno, temperatura del colector común/aguja, temperatura del acumulador) se acti- van todos los generadores de calor disponibles. 9149063 | 202303 WOLF GmbH | 25...
- Página 26 1. En caso de sospecha de daños por congelación en la ODU: Poner nuevamente en marcha el genera- dor de calor. Este trabajo solo debe hacerlo un especialista del servicio posventa de WOLF o un téc- nico autorizado por WOLF.
- Página 27 ► Dejar sin presión el equipo. 1. Dejar la instalación fuera de servicio. 2. Bloquear la calefacción para que no pueda activarse la tensión. 3. Abrir la llave de vaciado del sistema de calefacción. 9149063 | 202303 WOLF GmbH | 27...
- Página 28 ► El desmontaje de la bomba de calor y la eliminación del refrigerante que contiene se enco- mendarán a especialistas/técnicos de refrigeración según CE 2015/2067, UE 517/2014 y con formación sobre el manejo de refrigerantes inflamables. 28 | WOLF GmbH 9149063 | 202303...
- Página 29 ► Recoger el agua restante del generador de calor y la instalación de calefacción. ü La instalación se ha puesto fuera de servicio ☞ Poner fuera de servicio permanentemente el genera- dor de calor [} 27] ► Realizar los pasos de montaje en orden inverso Instalación. 9149063 | 202303 WOLF GmbH | 29...
- Página 30 Asfixia y peligro de quemaduras graves o mortales. 1. Desconectar la tensión de la instalación de calefacción en caso de detectar pérdidas de es- tanquidad del circuito de refrigerante. 2. Informar al técnico o al servicio posventa de WOLF. AVISO Fugas de agua Daños por agua...
- Página 31 WOLF. Su técnico le asesorará sobre el ajuste más favorable. – Utilizar la función de descenso nocturno en combinación con los accesorios de re- gulación de WOLF. De este modo se adaptará el nivel de energía al período de de- manda concreto.
- Página 32 Consumo de En una ducha consumimos aproximadamente ⅓ del agua que utilizaríamos para llenar agua caliente una bañera. Repare cuanto antes los grifos de agua que goteen. sanitaria 32 | WOLF GmbH 9149063 | 202303...
- Página 33 Coeficiente de rendimiento o índice de energía primaria especificado para carga parcial con temperatura ambien- te de 20 °C y temperatura de aire exterior COPd = -7 °C COPd = +2 °C COPd = +7 °C COPd = +12 °C 9149063 | 202303 WOLF GmbH | 33...
- Página 34 Para bombas de calor de agua/gli- col: caudal nominal de agua/glicol Contacto WOLF GmbH, Industriestraße 1, D-84048 Mainburg * Para equipos de calefacción y calderas mixtas con bomba de calor, la potencia calorífica nominal P rated es igual a la carga de diseño en modo calefacción P...
- Página 35 Consumo anual de energía en condiciones 3017 3017 climáticas más cálidas Nivel de potencia acústica, exterior WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Número de artículo: 3022454 06/2022 9149063 | 202303 WOLF GmbH | 35...
- Página 36 Consumo anual de energía en condiciones 4538 4538 climáticas más cálidas Nivel de potencia acústica, exterior WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Número de artículo: 3022431 06/2022 36 | WOLF GmbH 9149063 | 202303...
- Página 37 CHA-16 Notas 9149063 | 202303 WOLF GmbH | 37...
- Página 38 CHA-16 38 | WOLF GmbH 9149063 | 202303...
- Página 39 CHA-16 9149063 | 202303 WOLF GmbH | 39...
- Página 40 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Alemania Tel. +49 8751 74-0 | www.wolf.eu Envíe sus comentarios y sugerencias a: feedback@wolf.eu...
