NEDERLANDS

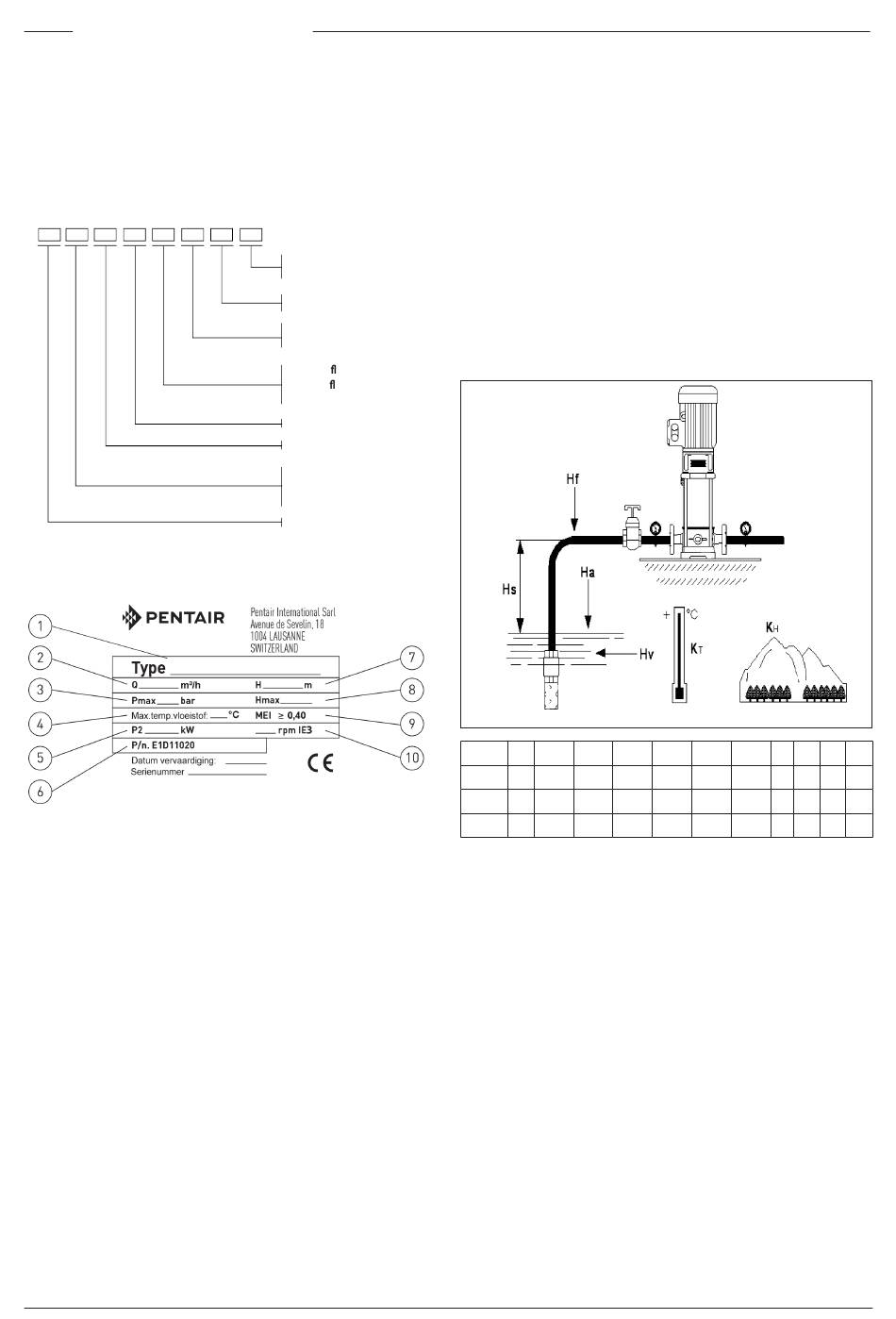

1. IDENTIFICATIECODE EN FOR-
MAAT GEGEVENSPLAATjE
1.1 Identificatiecode
PVM
X
15
4
F
T
1.2 Formaat gegevensplaatje
1. Type pomp - Model
2. Toevoercapaciteit
3. Maximale bedrijfsdruk
4. Maximale bedrijfstemperatuur van de vloeistof
5. Nominaal vermogen
6. Productcode
7. Opvoerhoogte
8. Maximale opvoerhoogte
9. Indexwaarde van de minimale efficiëntie van pomp
10. Rotatiesnelheid werking
2. bEHANDELING
Lees deze instructies aandachtig door alvorens de installa-
tie te beginnen. Deze pompen moeten voorzichtig geheven
en gehanteerd worden. De series PVM/PVMI/PVMX zijn niet-
zelfaanzuigende verticale meertraps centrifugaalpompen
verbonden met standaard elektromotoren. Deze handleiding
is geldig voor de standaardversie pompen en voor de stan-
daardtoepassingen.
3. TOEPASSINGEN
De series PVM/PVMI/PVMX in-line boosterpompen zijn ont-
worpen voor een breed gamma toepassingen in verschillende
38
IE3
50
50= 50 Hz
60= 60 Hz
Rendement van de motor
T = driefase stroom
M= monofase stroom
F - ronde enzen in line
A - ovale enzen in line
V - VICTAULIC pakking
Aantal fasen
Nominaal debiet [m³/h]
Materiaal:
vacuum = gietijzer/AISI 304
I = AISI 304, X= AISI 316
Model
sectoren: waterbehandeling, water pompen, watervoorzie-
ning, koeling, reiniging, enz.
Gepompte vloeistoffen
Deze pompen zijn ontworpen voor gebruik met schone, niet-
viskeuze en niet-explosieve vloeistoffen die geen schurend
materiaal bevatten.
WAARSCHUWING: Deze pompen zijn niet bedoeld voor een
gebruik met schurende vloeistoffen die vaste, explosieve en
bijtende stoffen bevatten.
4. TECHNISCHE GEGEVENS
T [°C] 20 30
40
50
K
[m] 0,2 0,4
0,8
1,3
T
H [m] 0
500 1000 1500 2000 2500 3000
K
[m] 0
0,55 1,10
1,65 2,20 2,75 3,30
H
4.1 Temperaturen
Omgevingstemperatuur: van 0°C tot +50°C
WAARSCHUWING: Wanneer de omgevingstemperatuur ho-
ger is dan +50°C of wanneer de pomp zich op meer dan 1000
meter boven de zeespiegel bevindt, moet het motorvermogen
worden verminderd om de minder efficiënte koeling te com-
penseren en kan het noodzakelijk zijn de motor met een gro-
tere motor te vervangen.
Vloeistoftemperatuur: van -15°C tot +120°C
4.2 Maximale bedrijfsdruk
Zie bijlage
4.3 Minimale ingangsdruk NPSH
Om de cavitatie te voorkomen moet men ervoor zorgen dat
de minimale druk aan de zuigzijde van de pomp aanwezig is.
NPSH
: Net Positive Suction Head Available (Beschikbare
A
netto positieve zuighoogte)
60
70
80
90 100 110 120
2,2
3,3
5,0
7,4 11 15 22
