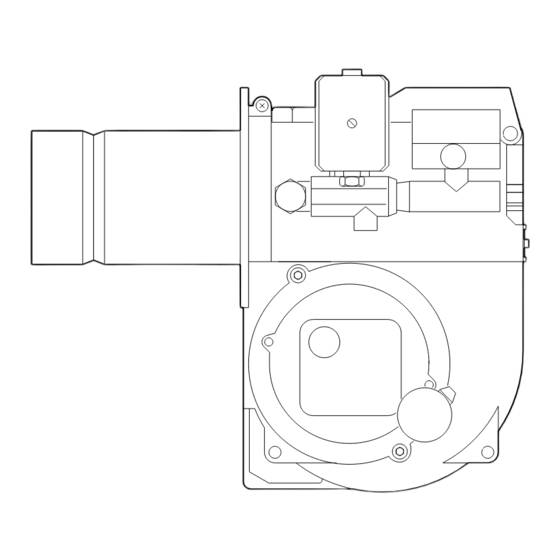

Ecoflam AZUR 30 Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Ecoflam Manuales
  4. Quemadores
  5. AZUR 30
  6. Manual de instrucciones
Ecoflam AZUR 30 Manual De Instrucciones

Ecoflam AZUR 30 Manual De Instrucciones

Quemador de gas de aire soplado
Ocultar thumbs Ver también para AZUR 30:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
BLOWN AIR GAS BURNERS
EN
BRULEURS GAZ A AIR SOUFFLE
FR
QUEMADOR DE GAS DE AIRE SOPLADO
ES
AZUR 30
AZUR 40
AZUR 60
AZUR 80
BLU 120 P
BLU120 P MC
NATURAL GAS 20÷300 mbar
L.P.G. 50 mbar
220 V 50 Hz
420010749000
22.01.2016

Publicidad

Tabla de contenido
loading

Manuales relacionados para Ecoflam AZUR 30

Resumen de contenidos para Ecoflam AZUR 30

  • Página 1 BLOWN AIR GAS BURNERS BRULEURS GAZ A AIR SOUFFLE QUEMADOR DE GAS DE AIRE SOPLADO AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU120 P MC NATURAL GAS 20÷300 mbar L.P.G. 50 mbar 220 V 50 Hz 420010749000 22.01.2016...

  • Página 2: Working Fields

    420010749000 Azur 30/40/60/80 Blu 120 P TECHNICAL DATA MODELS AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU 120 P MB Thermal power max. kcal/h 30.000 40.000 60.000 80.000 100.000 100.000 34,9 69,8 Thermal power min. kcal/h 10.000...

  • Página 3: Overall Dimensions

    420010749000 Azur 30/40/60/80 Blu 120 P OVERALL DIMENSIONS Azur 40/60 Azur 30 D - D1 D - D1 Azur 80 Blu 120 P D - D1 BLU 120 P D - D1 MULTIBLOC MODELS AZUR 30 AZUR 40 AZUR 60...

  • Página 4: Burner Start-Up

    420010749000 Azur 30/40/60/80 Blu 120 P 1 - Main pipe 2 - Ball valve 3 - Antivibration cupling 4 - Pressure gauge fixing point 5 - Multibloc group on ON/OFF version complete with: - gas filter - gas pressure switch min - gas governor - safety gas valve - 1.st gas valve 6 - Leakage control DIFFERENCES OF L.P.G.

  • Página 5: Combustion Adjustment

    420010749000 Azur 30/40/60/80 Blu 120 P SOLENOID GAS VALVE BRAHMA EG 12 SR BRAHMA EG 12 L Max output adjustment is To adjust gas output, loosed to be made by inserting the screw B and turn the and elbow spanner in the knob C as required.
  • Página 6 420010749000 Azur 30/40/60/80 Blu 120 P ADJUSTMENT OF FAST OPENING’S HYDRAULIC BRAKE The adjustment procedure is the same for both single-stage (MB-DLE) and two-stage (MD-ZRDLE) versions. To adjust the fast opening’s hydraulic brake, unscrew cover T and through its upper side turn pin Q. Screw to reduce the opening speed;...

  • Página 7: Ionization Current

    420010749000 Azur 30/40/60/80 Blu 120 P IONIZATION CURRENT The minimum current necessary to operate the control-box is 1,5 µA (DLG 976), 3µA (LME11/21). When the measurement of the current is required it is necessary to disconnect the lead to the probe and insert in its place a microammeter for direct current (see fig.
  • Página 8 420010749000 Azur 30/40/60/80 Blu 120 P AGK25... PTC resistor Air pressure switch reached Error message (alarm) Load controller Burner operation (generation V... Fuel valve Fan motor of heat) Closed Position Indicator Control thermostat / pressurestat Controlled shutdown by «R» DBR...

  • Página 9: Courbe De Travail

    420010749000 Azur 30/40/60/80 Blu 120 P CARACTERISTIQUES DU BRULEUR MODELES AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU 120 P MB Puissance thermique max. kcal/h 30.000 40.000 60.000 80.000 100.000 100.000 34,9 69,8 Puissance thermique min.

  • Página 10: Dimensions D'encombrement

    420010749000 Azur 30/40/60/80 Blu 120 P DIMENSIONS D'ENCOMBREMENT Azur 40/60 Azur 30 D - D1 D - D1 Azur 80 Blu 120 P D - D1 BLU 120 P D - D1 MULTIBLOC MODELE AZUR 30 AZUR 40 AZUR 60...
  • Página 11 420010749000 Azur 30/40/60/80 Blu 120 P BLU 120 P multibloc 1� -� conduite gaz� 2� -� robinet d'interception� 3 - joint antivibrant� � 4� -� prise de pression� 5� -� groupe multibloc version ON/OFF equipe de� � - filtre gaz�...

  • Página 12: Reglage De La Combustion

    420010749000 Azur 30/40/60/80 Blu 120 P REGLAGE VANNE GAZ BRAHMA EG 12 L BRAHMA EG 12 SR Pour régler le débit agir Pour régler le debit de gaz avec une clef coudées sur le devisser la vis B et tourner le logement situé...

  • Página 13: Reglage Air

    420010749000 Azur 30/40/60/80 Blu 120 P soupape életrique de sécurité et de la soupape életrique de travail à ouverture lente. – Réglage du débit de gaz dans la version à une allure (MB-DLE) Pour régler le débit de gaz, desserrer la vis R et faire tourner le régulateur P en fonction des exigences.

  • Página 14: Controle Systeme Detection De Flamme

    420010749000 Azur 30/40/60/80 Blu 120 P CONTROLE SYSTEME DETECTION DE FLAMME Avec le brûleur éteint, brancher un microamperomètre à courante continue et échelle 0÷50 ou 0÷100 µA. Avec le brûleur en fonction, et dûment régulé, la valeur lue doit être stable et ne jamais être inférieure à 1,5 µA (DLG 976), 3µA (LME11/21).
  • Página 15 420010749000 Azur 30/40/60/80 Blu 120 P AGK25... Thermistance PTC Position du volet d'air brûleur atteinte Signalisation de défaut ou de Pressostat air Fonctionnement du brûleur dérangement (alarme) Régulateur de puissance Arrêt par régulation par "R" V... Vanne de combustible Moteur de ventilateur Temps de pré-ventilation...

  • Página 16: Curvas De Trabajo

    420010749000 Azur 30/40/60/80 Blu 120 P CARACTERISTICAS TECNICAS MODELOS AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU 120 P MB Potencia térmica máx. kcal/h 30.000 40.000 60.000 80.000 100.000 100.000 34,9 69,8 Potencia térmica mín. kcal/h 10.000...

  • Página 17: Instalación

    420010749000 Azur 30/40/60/80 Blu 120 P INSTALACIÓN Azur 40/60 Azur 30 D - D1 D - D1 Azur 80 Blu 120 P D - D1 BLU 120 P D - D1 MULTIBLOC MODELOS AZUR 30 AZUR 40 AZUR 60 AZUR 80...

  • Página 18: Estabilidad De Presión

    420010749000 Azur 30/40/60/80 Blu 120 P 1. Tubería gas 2. Válvula de cierre 1 - Main pipe 3. Junta antivibradora 2 - Ball valve 4. Toma de presión 3 - Antivibration cupling 5. Equipo Multiblock versión 4 - Pressure gauge fixing point On-Off, completo de: 5 - Multibloc group on ON/OFF version complete with:...

  • Página 19: Electroválvula De Gas

    Las operaciones de regulación tienen que ser efectuadas por técnicos expertos y calificados, autorizados por Ecoflam S.p.A. REGULACIÓN DEL ESTABILIZADOR DE PRESIÓN La procedimiento de regulación es la misma, sea para la versión monoestadio (MB-DLE) que para la biesta-...

  • Página 20: Regulación Del Freno Hidráulico De La Abertura Rápida

    420010749000 Azur 30/40/60/80 Blu 120 P Alta llama: Aflojar el tornillo R y actuar el regulador P. Rodar a la derecha (atornillar) para disminuir el cau- dal; a la izquierda para aumentarlo. Al final fijar el tornillo R. REGULACIÓN DEL FRENO HIDRÁULICO DE LA ABERTURA RÁPIDA La procedimiento de regulación es la misma, sea para la versión monoestadio (MB-DLE) que para la biestadio...

  • Página 21: Comprobación Equipo De Detección De Llama

    420010749000 Azur 30/40/60/80 Blu 120 P COMPROBACIÓN EQUIPO DE DETECCIÓN DE LLAMA Con el quemador apagado, conectar un microamperómetro en corriente continua y escala 0÷50 o 0÷100 µA. Con el quemador funcionante y debidamente regulado, el valor leído debe ser estable y nunca inferior a 1,5 µA (DLG 976)3µA (LME11/21).

  • Página 22: Desmontaje Del Tubo De Llama

    420010749000 Azur 30/40/60/80 Blu 120 P AGK25... Resistencia PTC Posición de la compuesta de aire Operación del quemador Mensaje de error (alarma) Interruptor de presión de aire (generación de calor) V... Válvula de combustible Controlador de carga Parada controlada mediante «R»...
  • Página 23 420010749000 Azur 30/40/60/80 Blu 120 P pag.23...
  • Página 24 420010749000 Azur 30/40/60/80 Blu 120 P pag.24...
  • Página 25 420010749000 Azur 30/40/60/80 Blu 120 P pag.25...
  • Página 26 420010749000 Azur 30/40/60/80 Blu 120 P pag.26...
  • Página 27 420010749000 Azur 30/40/60/80 Blu 120 P pag.27...
  • Página 28 420010749000 Azur 30/40/60/80 Blu 120 P pag.28...
  • Página 29 420010749000 Azur 30/40/60/80 Blu 120 P pag.29...
  • Página 30 420010749000 Azur 30/40/60/80 Blu 120 P pag.30...
  • Página 31 420010749000 Azur 30/40/60/80 Blu 120 P pag.31...
  • Página 32 420010749000 Azur 30/40/60/80 Blu 120 P pag.32...
  • Página 33 420010749000 Azur 30/40/60/80 Blu 120 P pag.33...
  • Página 34 420010749000 Azur 30/40/60/80 Blu 120 P pag.34...
  • Página 35 420010749000 Azur 30/40/60/80 Blu 120 P pag.35...
  • Página 36 Ecoflam Bruciatori S.p.A. reserves the right to make any adjustments, without prior notice, which is considered necessary or useful to its products, without affecting their main features Ecoflam Bruciatori S.p.A. si riserva il diritto di apportare ai prodotti le modifiche che riterrà necessarie o utili, senza pregiudicarne le caratteristiche principali.
