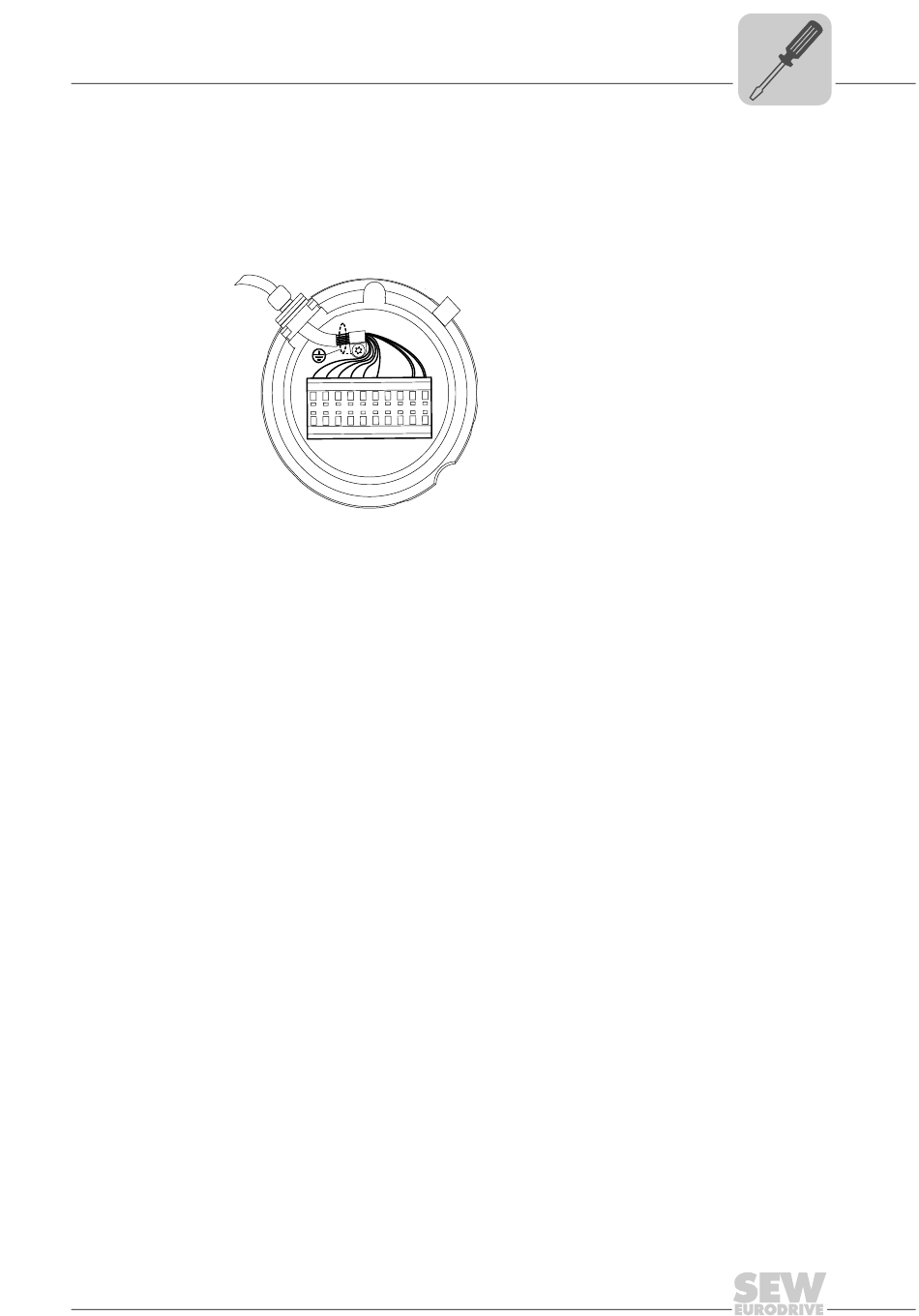

En el encoder/ Coloque la pantalla en la parte del encoder/resolver únicamente en las
resolver correspondientes abrazaderas de puesta a tierra (Æ figura siguiente). Si se utiliza un
prensaestopas CEM, coloque la pantalla con una gran superficie de contacto en el
prensaestopas. En el caso de accionamientos con conector enchufable, coloque la
pantalla en el conector del encoder.
Cables Para la conexión del encoder/resolver SEW-EURODRIVE ofrece cables prefabricados.
prefabricados Recomendamos utilizar estos cables prefabricados.
Instrucciones de funcionamiento – Variador vectorial MOVIDRIVE
Conexión de encoder y resolver
