Instrucciones – Lista de piezas

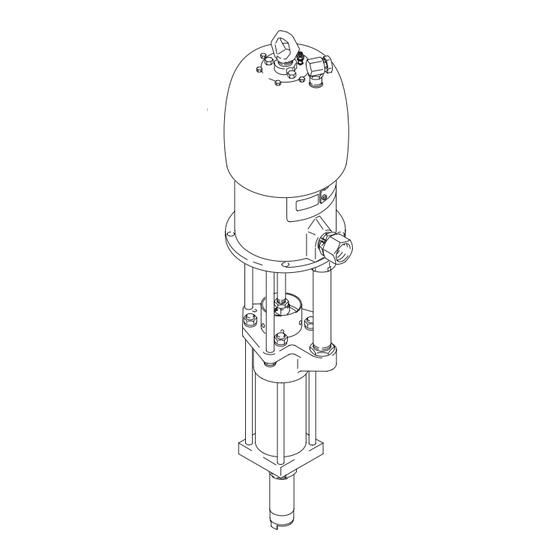

Bomba Bulldogr
relación 5:1
Presión máxima de funcionamiento: 35 bar (3,5 Mpa)
Presión máxima de entrada de aire: 7 bar (700 KPa)
Ref. pieza 221104, serie B
Con base de bomba "Severe-Duty"*
* Las bases de bomba Severe-Duty tienen un cilindro y un eje
de desplazamiento resistentes a la corrosión y a la abrasión.
Consulte la información relativa a las artes húmedas en las
Características técnicas del manual 308043 correspondiente
a la base de bomba .
Lea las advertencias e instrucciones.
Consulte el Indice en la página 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
CALIDAD PROBADA, TECNOLOGÍA LÍDER
307871S
Rev. G
06751
Publicidad
Manuales relacionados para Graco Bulldog 5:1
Resumen de contenidos para Graco Bulldog 5:1
- Página 1 Lea las advertencias e instrucciones. Consulte el Indice en la página 2. 06751 CALIDAD PROBADA, TECNOLOGÍA LÍDER GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 2002, GRACO INC.
- Página 2 D Utilice el equipo únicamente para el fin para el que ha sido destinado. Si tiene alguna duda sobre su uso, póngase en contacto con su distribuidor. D No altere ni modifique este equipo. Utilice únicamente piezas y accesorios genuinos de Graco. D Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas.
- Página 3 ADVERTENCIA PELIGRO DE INCENDIOS Y EXPLOSIONES Una conexión a tierra incorrecta, una ventilación deficiente o la presencia de llamas vivas o chispas pueden crear una condición de peligro y provocar fuegos o explosiones con resultado de daños serios. D Conecte a tierra el equipo y el objeto que esté siendo pintado. Consulte la sección Conexión a tierra, en la página 4.
- Página 4 Instalación Todas las cubas de disolvente usadas al lavar el equipo Puesta a tierra o al liberar la presión, sujete firmemente una pieza metálica de la pistola contra el borde de una cubeta metálica con Una conexión a tierra correcta es esencial para mantener conexión a tierra y dispare la pistola.
- Página 5 Instalación Instalación típica LEYENDA Cable de conexión a tierra Válvula limitadora de la bomba Lubricador del motor neumático Válvula neumática principal de tipo purga Regulador de aire y manómetro Filtro de la línea de aire Tubería de suministro de aire conductora de la electricidad Bomba Manguera de salida de fluido Válvula de drenaje de fluido...
- Página 6 NOTA: Si la bomba no está sumergida en el fluido, llene ADVERTENCIA la copela húmeda (M) hasta 1/2 de su capacidad con líquido sellador de cuellos Graco (TSL) o un PELIGROS DEL EQUIPO A PRESIÓN disolvente compatible. Se debe liberar manualmente la presión para evitar que el sistema comience a pulverizar Abra la válvula neumática principal.
- Página 7 Funcionamiento Lavado Mantenga lleno el recipiente de suministro de fluido ADVERTENCIA Si la bomba funciona demasiado deprisa, o se acelera rápida- mente, es probable que se haya agotado el fluido. Apague Para reducir el riesgo de que se produzcan heridas inmediatamente el suministro de aire para evitar daños en la graves, siempre que se le indique que debe liberar la bomba.
- Página 8 Detección de problemas Libere la presión antes de inspeccionar o reparar cualquier parte de ADVERTENCIA este equipo. Para reducir el riesgo de que se produzcan heridas graves, siempre que se le indique que debe liberar la presión, siga NOTA: Intente todos los remedios posibles antes de desarmar la el Procedimiento de descompresión en la página 6.
- Página 9 Servicio Información general Montaje (Vea la página 10) D Respete las notas del par de apriete y de montaje Si se habían desmontado, enrosque los tres tirantes (6) en la página 10. en el motor (11). D Para revisar el motor neumático, consulte el manual Si se habían desmontado, enrosque el casquillo (59) 307049 suministrado.
- Página 10 Piezas Apriete a un par de 54–68 N.m. Aplique lubricante. Aplicar sellador a las roscas. Aplique lubricante a la rosca superior del eje. 06752 Ref. Ref. Pos. Pieza Descripción Cant. Pos. Pieza Descripción Cant. 100103 PASADOR, chaveta; 38 mm long. 210208 BASE DE BOMBA 101712...
- Página 11 Dimensiones Disposición de los orificios de montaje 5/8 UNC (3) para sujetar la bomba 540 mm Diámetro de 102 mm 279 mm (11”) 51 mm 1365 mm 94 mm 11,1 mm (0,44”) 48 mm (1,875”) 826 mm dia. (4) para el tubo elevador 88 mm 94 mm...
- Página 12 Graco garantiza que todo equipo fabricado por Graco y que lleva su nombre, está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado Graco al cliente original. Por un período de doce meses desde la fecha de venta, Graco reparará...
