Fig. 6

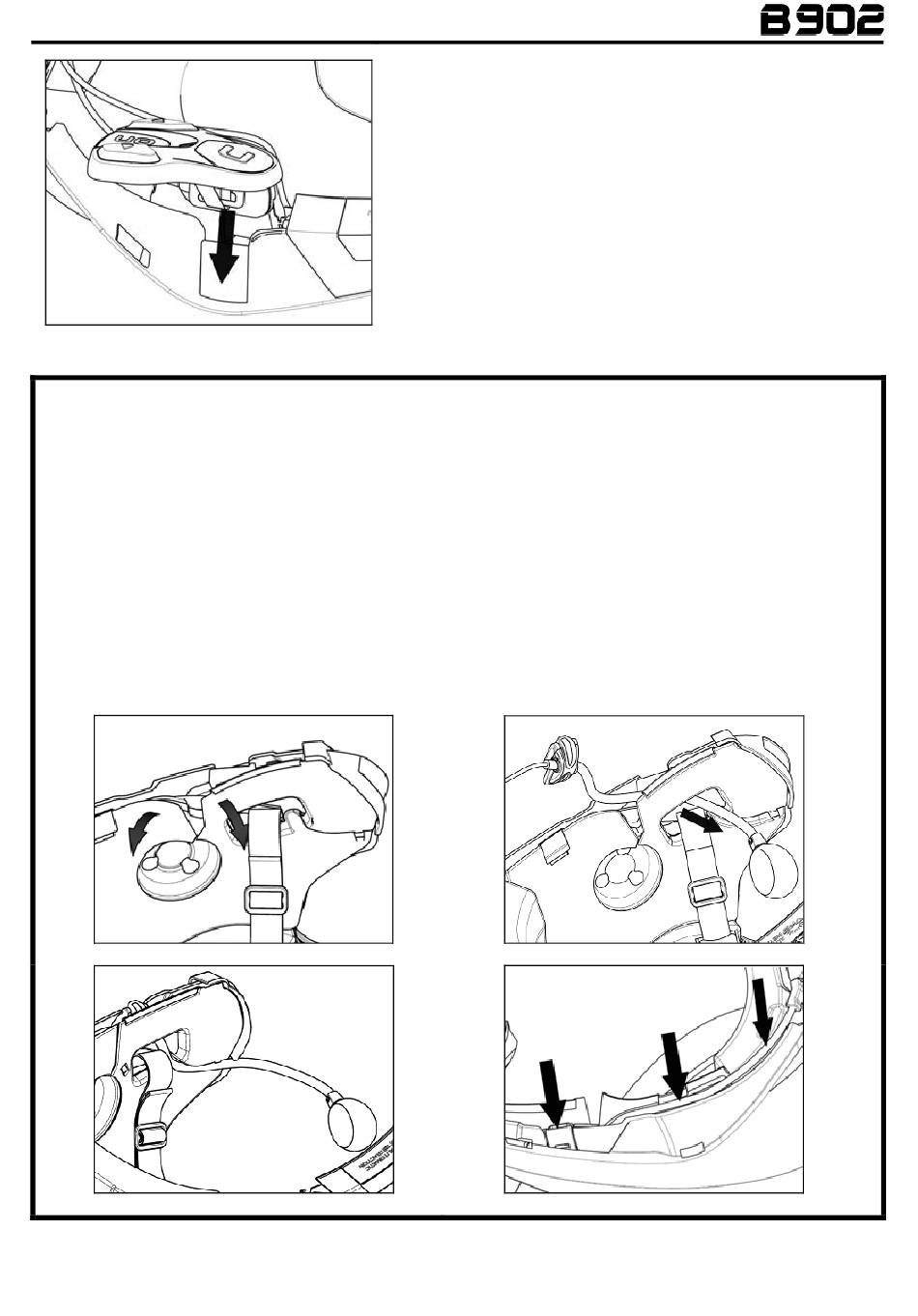

APENAS PARA CAPACETE N100-5 – posição dos cabos e do microfone
Posição do cabo direito e do microfone:
•
Içar o revestimento de plástico da almofada (Fig. 7).
•
Inserir o microfone dentro da botoeira (Fig. 8) e posicioná-lo no assento apropriado, inserindo
a haste metálica na ranhura da estrutura de fixação da queixeira (Fig. 9).
Atenção: verificar se o suporte do microfone, onde aparece escrito "N-Com", está voltado para
o interior do capacete.
•
Instalar o cabo dentro do capacete e posicionar o clipe de fixação direito no assento
apropriado (Fig. 10).
•
Reposicionar o revestimento de plástico da almofada, posicionando-o atrás dos dois ganchos
de fixação (Fig. 11).
Fig. 7
Fig. 9
NOTA: para posicionar o teclado nos capacetes
N87, N80-8 e N100-5, seguir as instruções na
caixa dedicada.
• Passar o cabo por dentro do capacete e
encaixar o clipe de fixação esquerdo no seu
alojamento.
• Fixar o teclado ao capacete disparando os
respectivos ganchos.
• Abrir a tampa de borracha do sistema B902.
• Voltar a montar o rebordo, fixando-o com o
respectivo parafuso.
Fig. 8
Fig. 10
