3.4

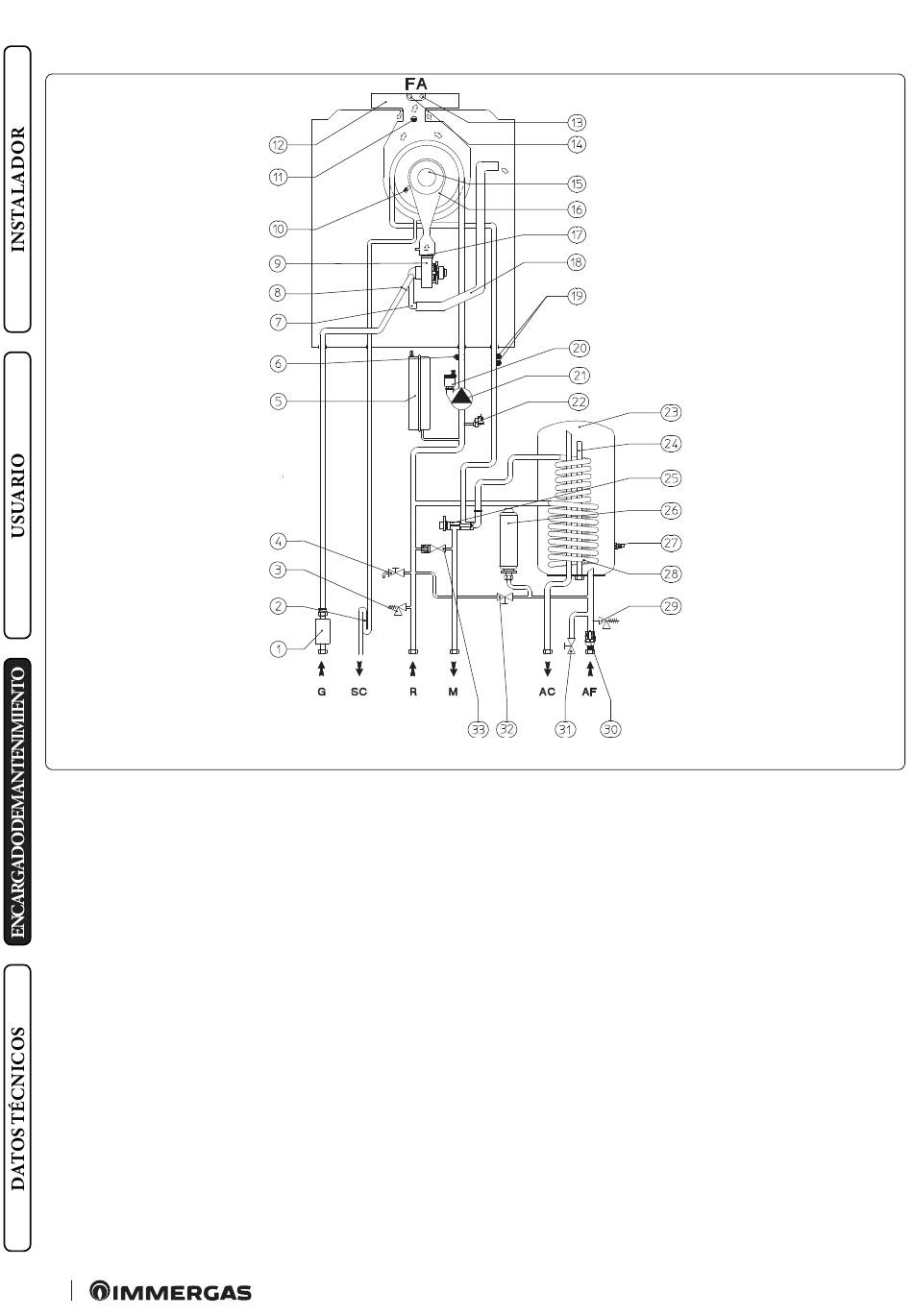

DIAGRAMA HIDRÁULICO
Leyenda (Fig. 51):
1
- Válvula de gas
2
- Sifón de descarga de condensados
3
- Válvula de seguridad de 3 bares
4
- Llave de vaciado de la instalación
5
- Vaso de expansión de la instalación
6
- Sonda de retorno
7
- Mezclador aire / gas
8
- Inyector de gas
9
- Grupo ventilador con válvula de retención en las salidas de
humos
10
- Electrodo de encendido e ionización
11
- Sensor de sonda de humos doble
12
- Campana de humos
13
- Toma de análisis de humos
14
- Toma de análisis del aire
15
- Quemador
16
- Colector de aire / gas
17
- Válvula de retención en los sistemas de humos
18
- Tubo toma de aire
19
- Sondas de impulsión
20
- Purgador
78
21
- Circulador caldera
22
- Presostato instalación
23
- Acumulador Inox
24
- Ánodo de magnesio
25
- Válvula de tres vías (motorizada)
26
- Vaso de expansión sanitario
27
- Sonda sanitaria
28
- Serpentín de acero inoxidable para el acumulador
29
- Válvula de seguridad 8 bares
30
- Válvula antirretorno entrada fría
31
- Llave de vaciado del acumulador
32
- Llave de llenado de la instalación
33
- By-pass
G
- Alimentación gas
AC
- Salida de agua caliente sanitaria
AF
- Entrada agua sanitaria
SC
- Descarga de condensados
M
- Impulsión de la instalación
R
- Retorno instalación
51
