7. Suelte el protector LCD y conjunto de placa Carrier desde el conjunto LCD
Touch Bezel con suficiente espacio permitiéndole desconectar el arnés de
la placa Carrier y el arnés de luz de fondo LCD conectado al conjunto LCD
Touch Bezel.
PRECAUCIÓN
Tenga cuidado de no soltar el protector LCD muy alejado del LCD Touch Bezel
antes de desconectar el arnés.
8. Retire el protector LCD y placa Carrier del conjunto LCD Touch Bezel.
9. Retire el codificador del conjunto frontal. Consulte "9.27.5. – Reemplazo
del Codificador" para más detalles.

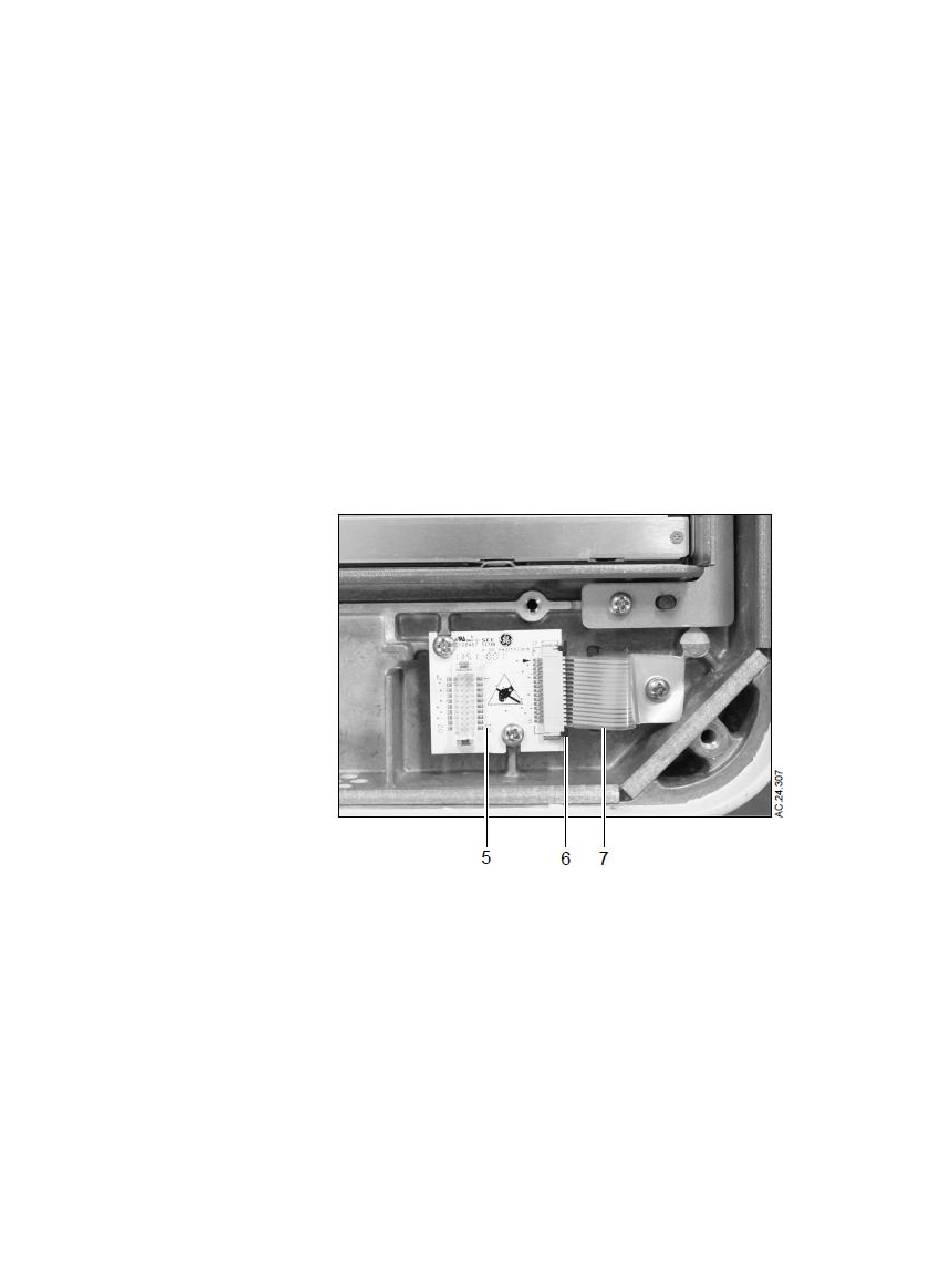

10. Retire la placa Convent I/O (5) desde el conjunto frontal.

Jale cuidadosamente la lengüeta negra (6) que fija el cable flexible
del teclado (7) a la placa de conversión I/O.

Desconecte el cable flexible del teclado desde la placa.

Desatornille los dos tornillos de montaje para retirar la placa.
11. Transfiera la placa de conversión de I/O y el conjunto del codificador al
nuevo conjunto frontal, conecte el cable/arnés.
12. Conecte el arnés de la placa Carrier y el arnés de retroiluminación LCD al
nuevo conjunto de LCD Touch Bezel.
13. Monte el protector LCD y el conjunto de la placa Carrier en el nuevo
conjunto delantero (incluido el conjunto del LCD Touch Bezel).
14. Conecte los cables/arnés conectados a la placa Carrier y la placa Touch
Controller.
15. Coloque el altavoz en la ranura de montaje.
16. Fije la carcasa trasera y fíjela con los tornillos.
17. Instale la Unidad de Visualización en mantenimiento, en el brazo de la
pantalla.
18. Conecte los cables a la Unidad de Visualización.
