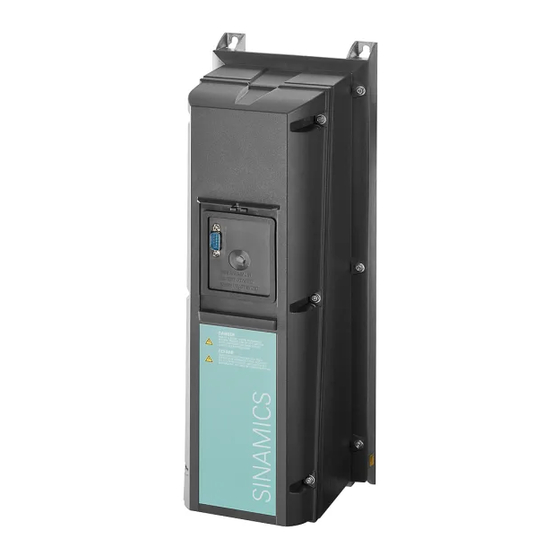

Siemens SINAMICS G120P Instrucciones De Servicio
Filtro de red para power modeles pm330
Ocultar thumbs
Ver también para SINAMICS G120P:
- Instrucciones de servicio (524 páginas) ,
- Manual de montaje (134 páginas) ,
- Instrucciones de servicio (562 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SINAMICS G120P
Resumen de contenidos para Siemens SINAMICS G120P
-
Página 3: Filtro De Red
___________________ Filtro de red Consignas de seguridad ___________________ Generalidades ___________________ Instalación mecánica SINAMICS ___________________ Instalación eléctrica SINAMICS G120P ___________________ Filtro de red Datos técnicos Instrucciones de servicio Versión de la parte de regulación V4.6 11/2013 A5E32844996E AA... - Página 4 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 5: Tabla De Contenido
Índice Consignas de seguridad.......................... 7 Advertencias ..........................7 Consignas de seguridad y aplicación .................... 8 Dispositivos sensibles a descargas electrostáticas (ESD) ............9 Generalidades ............................11 Instalación mecánica ..........................15 Instalación eléctrica ..........................17 Datos técnicos ............................19 Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA... - Página 6 Índice Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA...
-
Página 7: Consignas De Seguridad
Consignas de seguridad Advertencias ADVERTENCIA Tensión eléctrica peligrosa Al utilizar equipos eléctricos es inevitable que determinadas piezas de éstos estén sometidas a una tensión peligrosa. En caso de no observar las advertencias, se pueden producir graves lesiones físicas o daños materiales. Solo deberá... -
Página 8: Consignas De Seguridad Y Aplicación
Nota Soporte por parte de los centros de servicio técnico Siemens Se recomienda acudir y solicitar los servicios de los centros de servicio técnico Siemens competentes a la hora de realizar operaciones de planificación, montaje, puesta en marcha y servicio técnico. -
Página 9: Dispositivos Sensibles A Descargas Electrostáticas (Esd)
Consignas de seguridad 1.3 Dispositivos sensibles a descargas electrostáticas (ESD) Dispositivos sensibles a descargas electrostáticas (ESD) PRECAUCIÓN Componentes sensibles a descargas electrostáticas El presente equipo contiene componentes sensibles a descargas electrostáticas. Estos dispositivos pueden destruirse fácilmente si no se manipulan con el debido cuidado. Si, a pesar de todo, necesita trabajar con módulos electrónicos, observe las siguientes instrucciones: •... - Página 10 Consignas de seguridad 1.3 Dispositivos sensibles a descargas electrostáticas (ESD) Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA...
-
Página 11: Generalidades
Generalidades Descripción Los filtros de red limitan a los valores admisibles las emisiones de perturbaciones conducidas que proceden de los convertidores. Para limitar estas emisiones de perturbaciones, los Power Modules están equipados de serie con un filtro de red que cumple los valores límite establecidos en la categoría C3 (segundo entorno). - Página 12 ATENCIÓN Únicamente filtros de red habilitados Si se utilizan filtros de red que SIEMENS no ha autorizado para SINAMICS, pueden producirse reacciones en la red que podrían dañar/averiar otros consumidores alimentados por la red. ATENCIÓN Disipación del calor del componente...
- Página 13 Generalidades Correspondencia entre filtros de red y Power Modules Tabla 2- 1 Correspondencia entre filtros de red y Power Modules Power Module Potencia de tipo del Power Module Filtro de red adecuado Tensión de red 3 AC 380 – 480 V 6SL3310-1PE33-0AA0 160 kW 6SL3000-0BE33-1AA0...
- Página 14 Generalidades Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA...
-
Página 15: Instalación Mecánica
Instalación mecánica Al realizar el montaje en un armario, el filtro de red debe montarse justo al lado del Power Module. Entre el filtro de red y el Power Module debe colocarse la bobina de red. El cableado debe ser lo más corto posible. El cable de red que va al filtro de red debe tenderse separado de otros cables, para que en el cable de red con supresión de interferencias no puedan producirse interferencias que vuelvan a anular parcialmente el efecto del filtro de red. -
Página 16: Croquis Acotado
Instalación mecánica Croquis acotado Figura 3-1 Croquis acotado del filtro de red Tabla 3- 1 Dimensiones del filtro de red (todos los datos en mm) 6SL3000- 0BE33-1AA0 78,2 Las longitudes n1 y n2 corresponden a la distancia entre taladros. Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA... -
Página 17: Instalación Eléctrica
Instalación eléctrica Medidas de precaución importantes ADVERTENCIA Tensión eléctrica peligrosa Los equipos funcionan con tensiones elevadas. Todos los trabajos de conexión deben efectuarse sin tensión. Todos los trabajos en el equipo deben ser ejecutados únicamente por personal cualificado. El incumplimiento de estas advertencias puede causar la muerte, graves lesiones corporales o considerables daños materiales. -
Página 18: Conexión
Instalación eléctrica Conexión Al conectar el filtro de red y la bobina de red, deben respetarse las siguientes condiciones para que el funcionamiento sea el adecuado: ● Uso de cables de mando apantallados. La pantalla se debe contactar en ambos extremos. -
Página 19: Datos Técnicos
Datos técnicos Datos técnicos generales Tabla 5- 1 Datos técnicos generales Frecuencia de red 47 ... 63 Hz Norma de producto EN 61800-5-1 Capacidad de sobrecarga 1,60 x I durante 3 s seguido de 1,36 x I durante 60 s seguido de 1,00 x I durante 240 s Datos técnicos específicos... - Página 20 Datos técnicos Filtro de red Instrucciones de servicio, 11/2013, A5E32844996E AA...
