Módulo De Interface Centronics - Mettler Toledo ID30 Instrucciones De Manejo

ID30 / ID30 TouchScreen
6.4.5
Clase de interface
Parámetros de interface

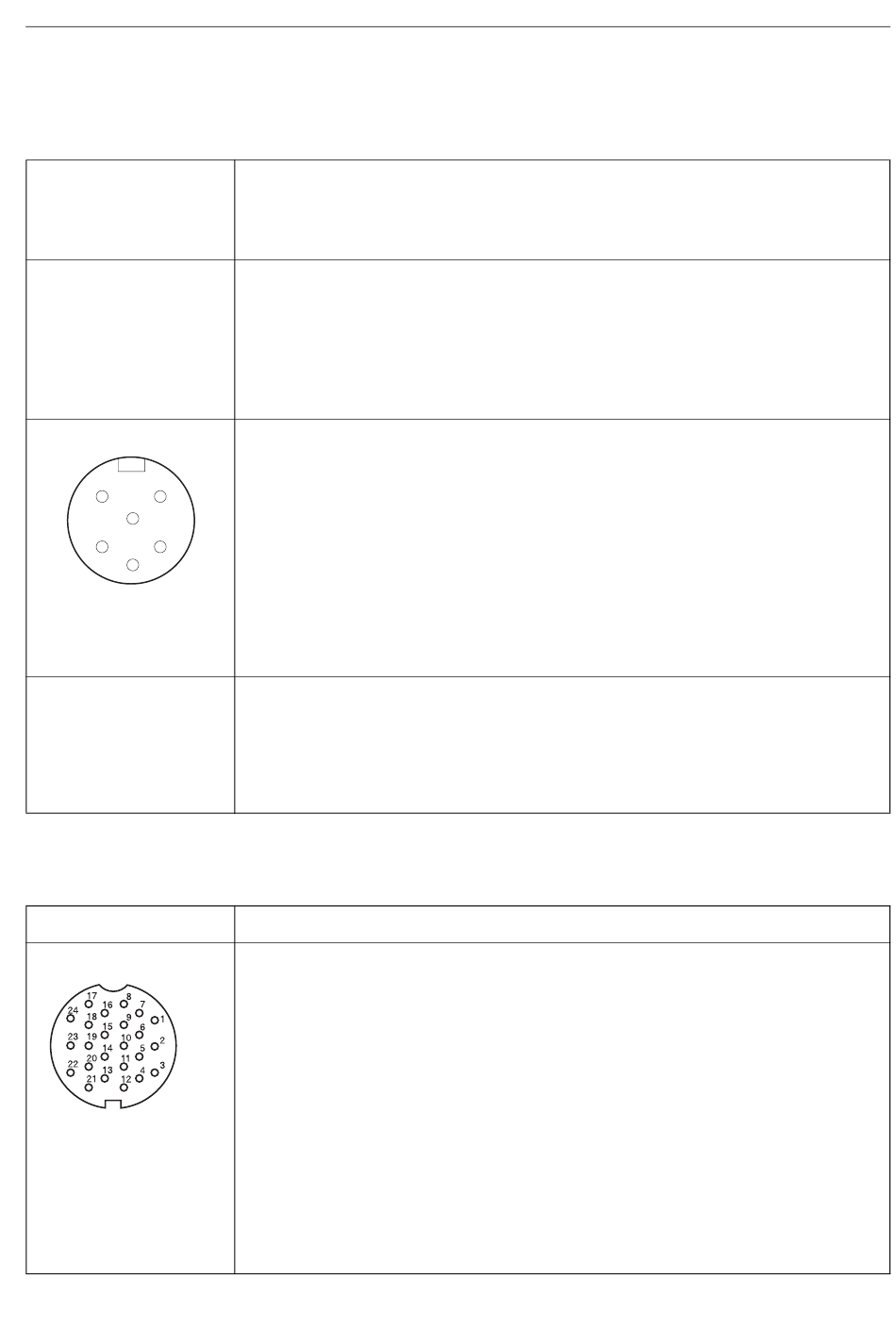

Conector hembra
5 1
6
4 3 2
Vista exterior
Cable
6.4.6
Tipo de interface
Hembrilla
Vista por fuera
Instrucciones de manejo / Informaciones de instalación
Módulo de interface RS422/485-G
• Interface bidireccional de tensión diferencial
• Aislamiento de potencial cero mediante optoacopladores
• Cambiar configuración Interface RS422 / RS485, ver sección
Modo operativo
Modo de transmisión
Código de transmisión
Bits de datos
Paridad
Velocidad en baudios
Unión enchufable redonda de 6 polos, conector hembra
RS422
Pin 1 GND
potencial cero aislado potencial cero aislado
Pin 2 +5 V, máx. 100 mA
potencial cero aislado potencial cero aislado
Pin 3 TXD+
Pin 4 TXD–
Pin 5 RXD–
Pin 6 RXD+
• Apantallado, trenzado por pares, máx. 1200 m
• Resistencia del cable ≤ 125 Ω /km
• Sección transversal del cable ≥ 0,14 mm
• Capacidad del cable ≤ 130 nF/km
Módulo de interface Centronics
Conexión E/S para un equipo de interface paralelo, por lo general una impresora
Unión enchufable redonda de 24 polos, conector hembra
Pin 1 GND
Pin 2 – Acknowledge
Pin 3 GND
Pin 4 Paper empty
Pin 5 Busy
Pin 6 Data 7
Pin 7 Data 6
Pin 8 GND
Pin 9 Data 4
Pin 10 Data 5
Pin 11 + Select
Pin 12 GND
22007424E
dúplex, conexión punto a punto, bus
bitserial, asíncrona
ASCII
7/8
par, impar, cero, uno, ninguna
150, 300, 600, 1200, 2400, 4800, 9600, 19200
RS485
GND
+5 V, máx. 100 mA marrón
TXD+ / RXD+
TXD– / RXD–
no ocupado
no ocupado
2
Pin 13 – Autofeed
Pin 14 Strobe
Pin 15 Data 2
Pin 16 Data 3
Pin 17 GND
Pin 18 Data 1
Pin 19 Data 0
Pin 20 – Error
Pin 21 GND
Pin 22 GND
Pin 23 – Init paper
Pin 24 – Select input
08/03
Datos técnicos
8.2.3
Cable 00 204 933
blanco
verde
amarillo
rosa
gris
99
