RUEDAS Y PATAS FIJAS

1.

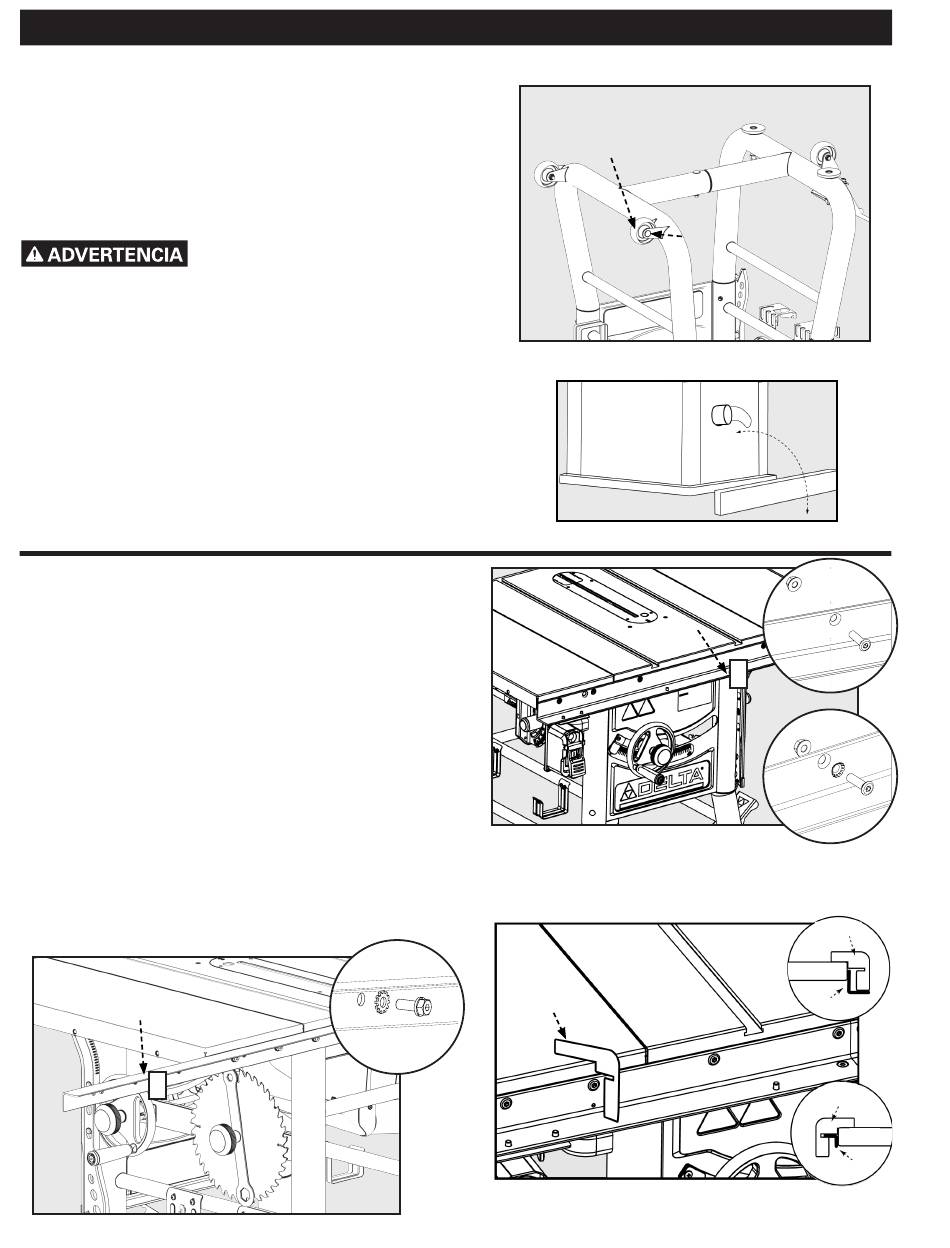

Sujete las dos ruedas fijas (A) a las dos patas
izquierdas, del otro lado de la ruedita giratoria, usando
un tornillo de cuerpo M8 x 53 mm como se muestra en
la Figura 2.
2.
Coloque una pieza de madera 2x4 en la parte posterior
de la sierra, como se muestra en la Figura 3, para evitar
daños al conducto para polvo al enderezar la sierra.
3.
Levante la sierra.
La máquina es pesada, por lo
tanto, se necesita dos personas
para levantarla.
4.
Modifique los dos pies ajustables (C) atornillándolos
dentro y fuera de la pierna. Los pies pueden ajustarse
para nivelar la sierra y bloquearse en su lugar apretando
la tuerca M12 en la parte superior. Ver Figura 2.

PERFIL FRONTAL Y TRASERO

1.
Sujete el perfil frontal (1) a la parte frontal de la mesa usando
dos tornillos de cabeza plana (5/16-18 x 1 1/8") y dos tuercas
con brida hexagonal (5/16-18). (Fig. 4a) Se debe instalar una
arandela cónica dentada (5/16") directamente al frente de una
de las cabezas de los tornillos. (Fig. 4b)
2.
Sujete el perfil trasero (2) a la parte posterior de la mesa
usando dos tornillos de cabeza plana (5/16-18 x 7/8") con
arandela de presión y dos tuercas con brida hexagonal (5/16-
18). (Fig. 6) Se debe instalar una arandela plana dentada
(5/16") directamente al frente de una de las cabezas de los
tornillos. (Fig. 6a)
Nota: Utilice los dos orificios de alineación que están a una
distancia de 16" uno del otro para alinear el perfil frontal y
trasero con los orificios de alineación de la mesa que también
están a una distancia de 16" uno del otro.
3.
Utilice la plantilla de alineación de guía para asegurarse que
el perfil se encuentre a una distancia adecuada de la parte
superior de la mesa a cada lado de la mesa de hierro fundido.
(Fig. 5)
PERFIL TRASERO
2
FIGURA 6
ENSAMBLE
6a
CALIBRE
74
A
B
FIGURA 2
FIGURA 3
PERFIL
1
FIGURA 4
FIGURA 5
4a
4b
PARTE
FRONTAL
Calibrador
Mesa
Riel
PARTE
POSTERIOR
Calibrador
Mesa
Riel
