ČASŤ 3
VAROVANIE
Pred vykonaním akýchkoľvek pripojení k
výstupným zakončeniam zdroja napájania
zabezpečte, aby bol celý primárny vstupný
prívod do zdroja napájania deenergizovaný
(vypnutý) pri zásuvke a aby bola zástrčka
vstupného káblu napájania odpojená.
UPOZORNENIE
ZÁSAH EL. PRÚDOM MÔŽE USMRTIŤ! Mali
by ste vykonať preventívne opatrenia na
zabezpečenie maximálnej ochrany pred
zásahom el. prúdom. Zabezpečte vypnutie
prívodu energie pomocou sieťového
vypínača (v stene) a odpojením káblu
napájania z jednotky, keď znova pripájate
pre 208 Vstried. vstup.
3.5 SEKUNDÁRNE PRIPOJENIA (POZRI OBR. 3.3)
1. POWERCUT 650 sa dodáva z výroby s vopred nainštalovaným kompletným
horákom PT-31XLPC a pracovným káblom so svorkou. Nie je potrebná žiadna
ďalšia inštalácia. Informácie o pripojeniach horáku alebo o opätovnom namon-
tovaní horáku (viď Časť 5.4)
2. Pripojte svoj prívod vzduchu k prívodnému pripojeniu filtra/regulátora.
3. Prisvorkujte pracovný kábel k obrobku. Zabezpečte, aby bol obrobok pripojený k
osvedčenému uzemneniu s riadne nadimenzovaným uzemňovacím káblom.
Uzemnený
pracovný stôl
dobrý kontakt
Uzemnenie
Pracovný kábel
Tlak vzduchu
Nastavovací gombík
Skrutka na
vypúšťanie
vlhkosti

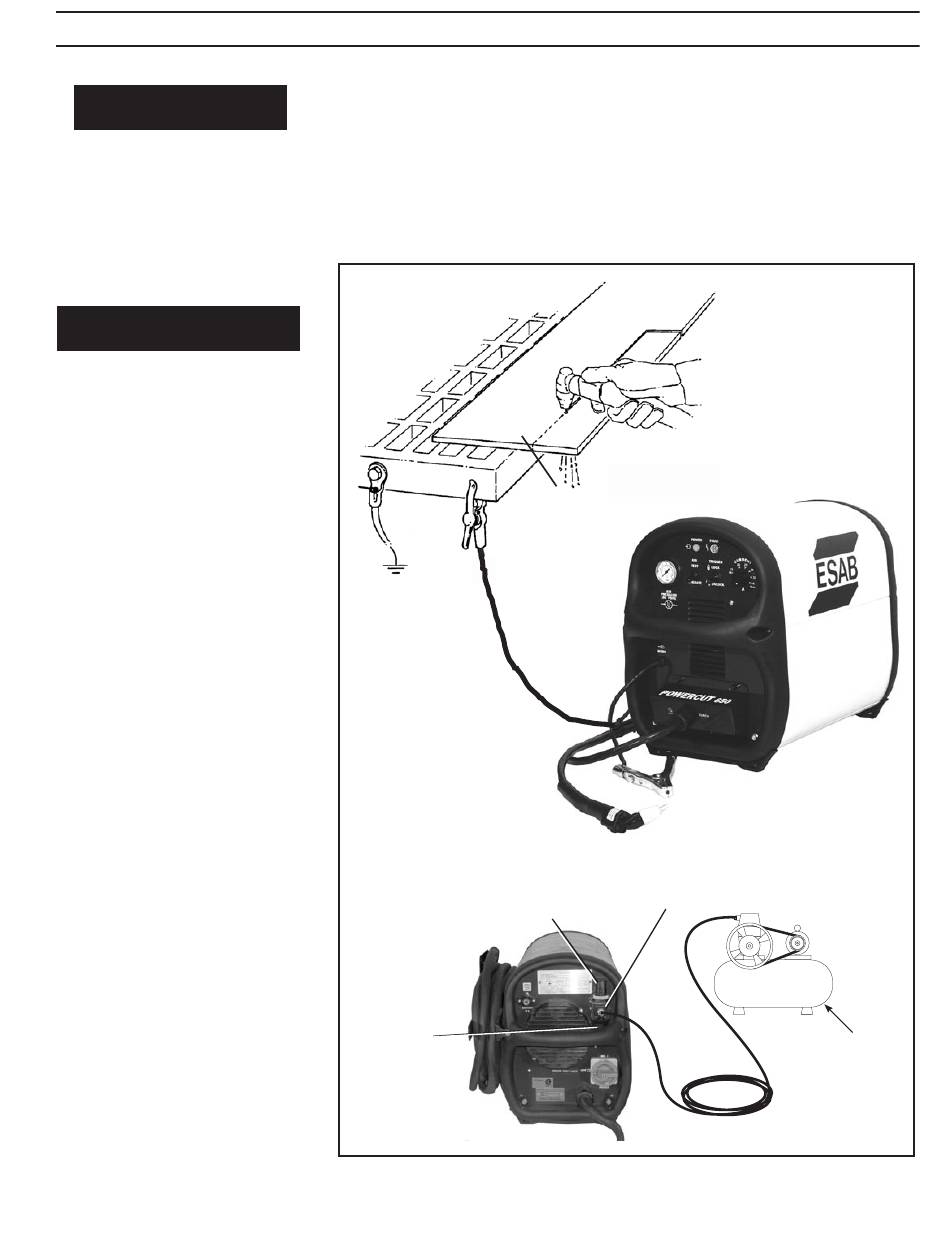

Obrázok 3.3 Schéma sekundárnych pripojení
197
Zabezpečte
obrobku
Pripojenie
prívodu vzduchu
INŠTALÁCIA
Prívod vzduchu
118 l/m @ 5,5 bar
(250cfh @ 80 psig)
