AVSnItt 3
VArnIng
Innan anslutningar görs till strömkällans
utgångar, se till att all primär inström brutits
(frånkopplats) vid huvudfrånskiljaren och
att inelkabeln dragits ur eluttaget.
VArnIng
ElEktrISkA StötAr kAn orSAkA
dödSfAll! förebyggande åtgärder ska
vidtas för att ge maximalt skydd mot
elektriska stötar. Se till att strömmen
är frånkopplad genom att öppna
nätfrånskiljaren (väggfrånskiljaren) och
genom att dra ut elkabeln till enheten ur
eluttaget, vid anslutning på nytt för 208 V
ingångsväxelspänning.
3.5 SEkundärA AnSlutnIngAr (SE fIg. 3.3)
1. POWERCUT 650 levereras från fabrik med fullständig PT-31XLPC brännare och
arbetskabel med klämenhet förinstallerad. Ingen ytterligare installation krävs.
För information om brännarens anslutningar eller att rusta brännaren, se avsnitt
5.4.
2. Anslut lufttillförseln till inloppsanslutningen på filter-regulatorn.
3. Kläm fast arbetskabeln på arbetsstycket. Var noga med att arbetsstycket är
anslutet till godkänd jord med rätt dimensionerad jordkabel.
Jordat arbets-
bord
Jord
Arbetskabel
Lufttrycks-
justervred
Avfuktnings-
skruv

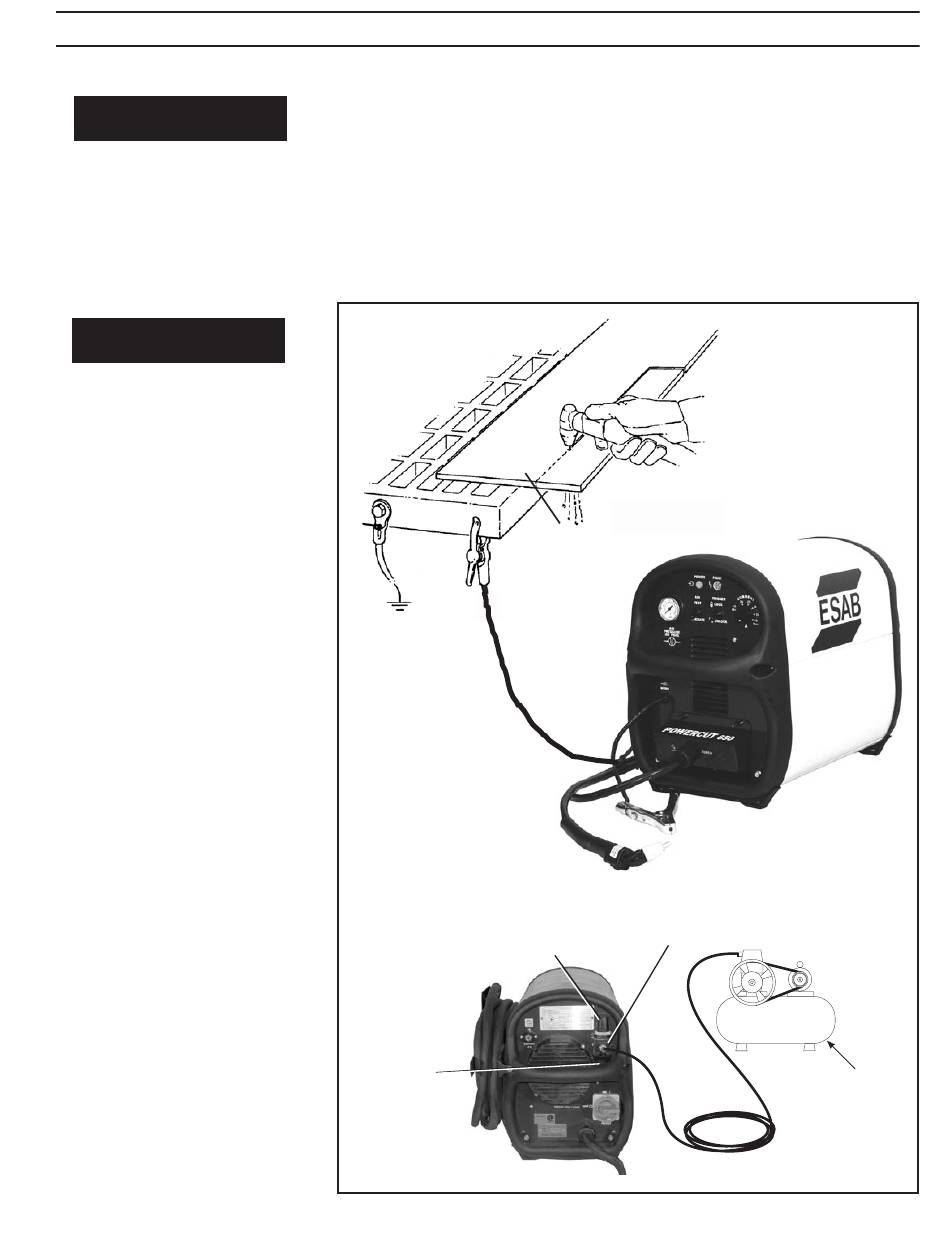

figur 3.3 Sekundärt kopplingsschema
287
Se till att
arbetsstycket
är i god kontakt
med bordet
Anslutning, luft-
tillförsel
InStAllAtIon
Lufttillförsel
118 l/m vid 5,5 bar
(250cfh vid 80 psig)
