СЕКЦИЯ 3
ВНИМАНИЕ!
Перед выполнением любых действий с выходными
клеммами источника питания, убедитесь, что
все основные силовые соединения на основном
выключателе обесточены (находятся в положении
"ВЫКл." ("OFF" )) и входной силовой кабель
отключен.
ВНИМАНИЕ!
ПОРАжЕНИЕ ЭлЕКТРОТОКОМ МОжЕТ ПРИВЕСТИ
К ГИБЕлИ! Примите все возможные меры
предосторожности для обеспечения максимальной
защиты от поражения электротоком. При
изменении конфигурации для подключения к 208
В перем. тока, выключите линейный (настенный)
выключатель, отсоедините силовой кабель
устройства и убедитесь, что подача электроэнергии
прекращена.
3.5 ВТОРИЧНЫЕ СОЕДИНЕНИЯ (СМ. РИС. 3.3)
1. POWERCUT 650 поставляется в комплекте с резаком модели PT-31XLPC и рабочим кабелем с
установленным зажимом. Дополнительная сборка не требуется. Информацию о соединениях резака
и его монтаже можно найти в разделе 5.4.
2. Подсоедините подачу воздуха ко входу фильтра-регулятора.
3. Прикрепите зажимами рабочий кабель к обрабатываемому изделию. Убедитесь в том, что
обрабатываемое изделие надежно заземлено кабелем соответствующего размера.
Заземленный
рабочий стол
Заземление
Рабочий кабель
Регулятор давления
воздуха
Винт для
стравливания
влаги

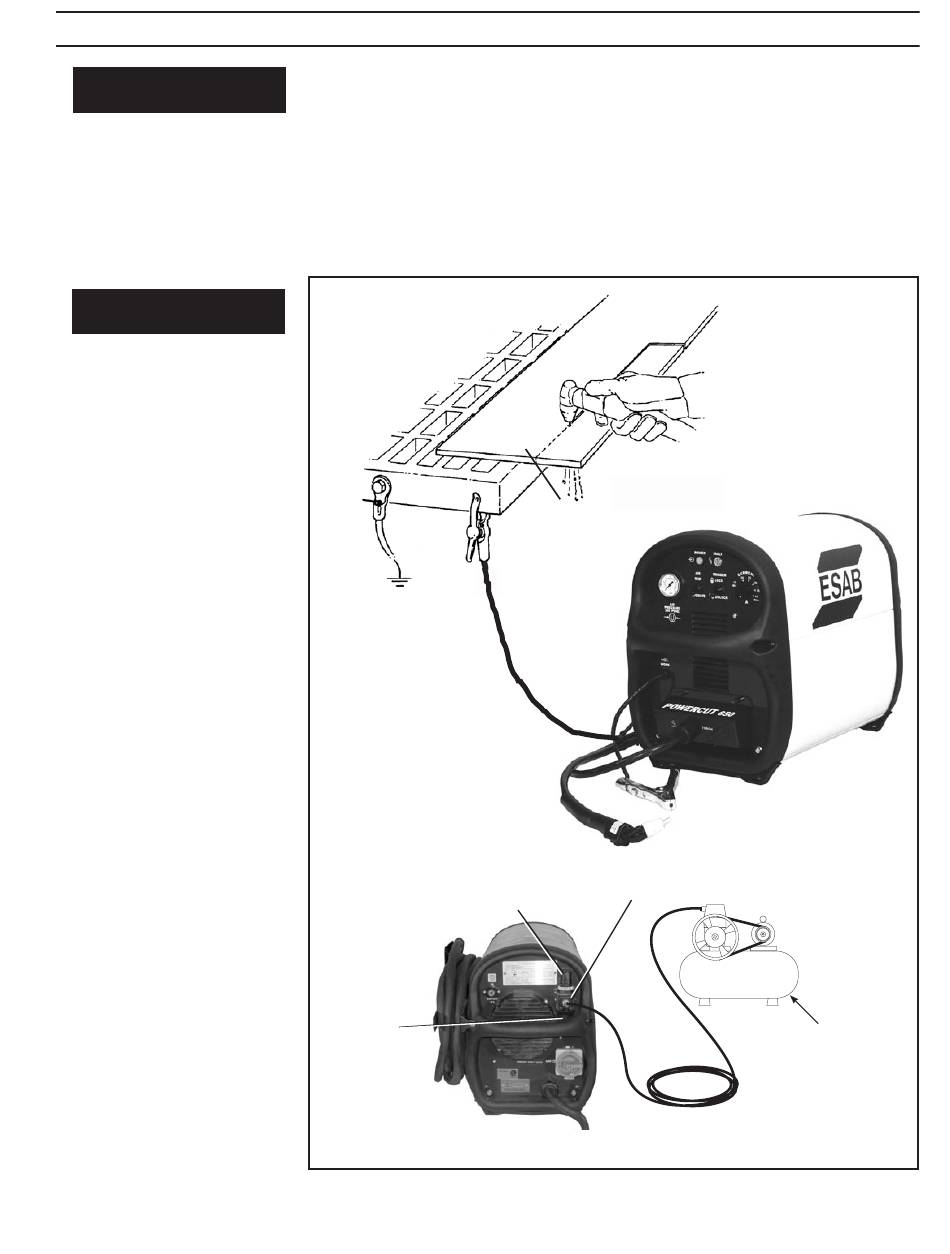

Рисунок 3.3 Диаграмма вторичных соединений
167
Убедитесь, что
обрабатываемая
деталь надежно
закреплена на столе
Соединение подачи
воздуха
уСТАНОВКА
Подача воздуха 118 л/мин.
при 5,5 бар (250 куб.фут./
час при 80 фунт./кв. дюйм)
