SEÇÃO 4
B. LUZ INDICADORA DE MÁQUINA ACESA
(BRANCA)
E. MANÔMETRO
D. CHAVE DE
TESTE DE AR
VISTA FRONTAL
ATENÇÃO
CHOQUE ELÉTRICO pode matar.
• NÃO opere a máquina com os painés
removidos.
• NÃO forneça energia ao equipamento
quando este estiver sendo carregado ou
segurado.
• NÃO toque em qualquer parte da tocha
após o punho (capa de corte, capa de pro-
teção externa, eletrodo, etc.) enquanto a
chave liga/desliga estiver na posição.
ATENÇÃO
ARCOS provenientes do corte podem
queimar seus olhos e pele;
RUÍDOS podem danificar sua audição.
• Utilize máscara de soldagem com lentes
número 6 ou 7.
• Utilize proteção para os olhos, ouvido e
corpo.
H. LUZ INDICADORA DE FALHA
(AMARELA)
C. CONTROLE DE
CORRENTE
G. CHAVE 2-4 TEMPOS

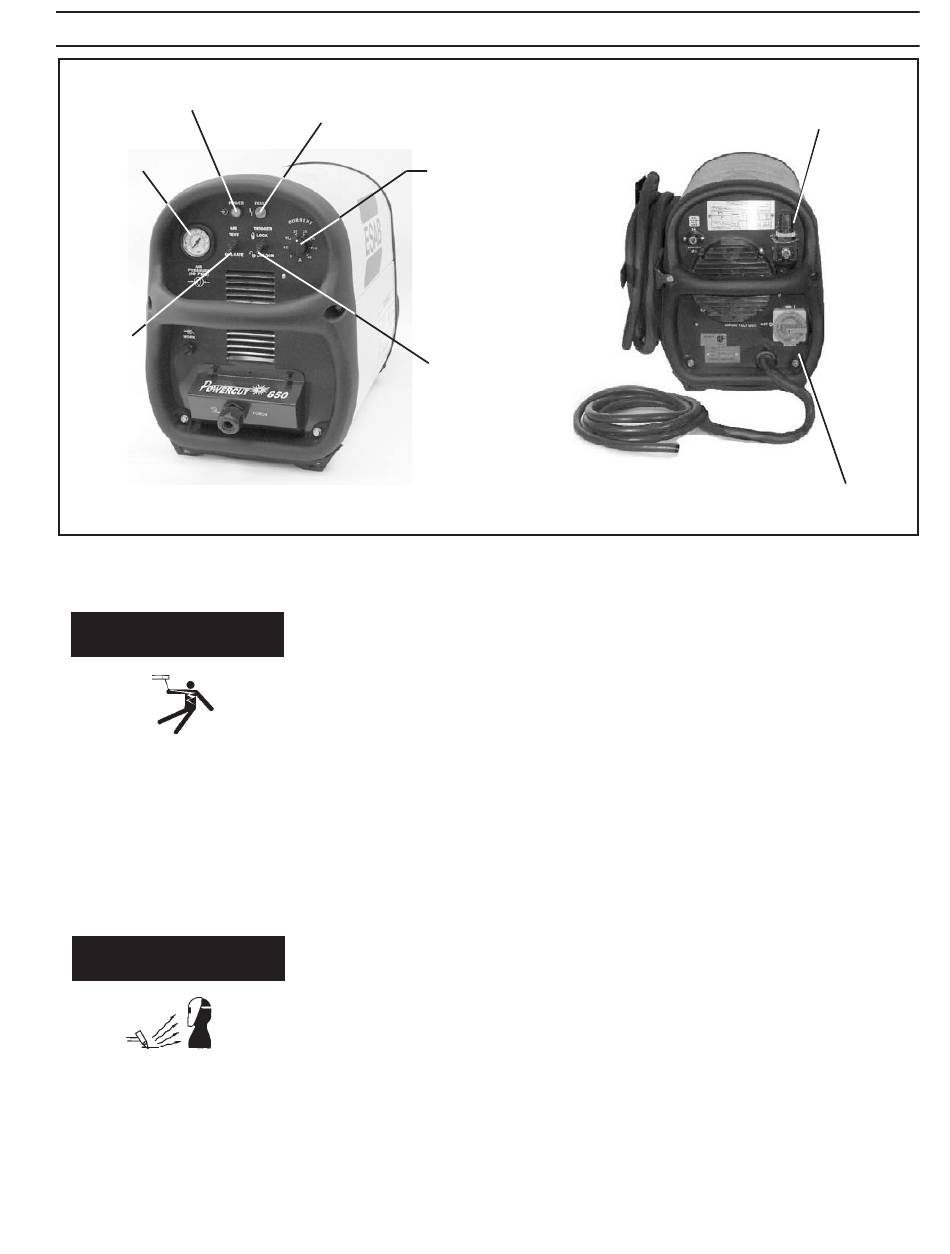

Figura 4.1. Controles da POWERCUT 650
4.0 CONTROLES DA POWERCUT 650 (FIGURA 4.1)
A. Chave liga-desliga (situada no painel traseiro). Quando estiver na posição
Ligada, a luz branca indicadora de máquina acesa acenderá, indicando que o
circuito está energizado e o ventilador começará a girar. A POWERCUT 650 está
pronta para cortar, assumindo que os consumíveis estão propriamente instalados
e o ar comprimido está conectado.
B. Luz indicadora de máquina acesa. Indica que a chave liga-desliga está na posição
ligada.
C. Controle de corrente. Ajustável de 10 a 40A.
D. Chave de teste de ar. Na posição ligada, o filtro regulador pode ser ajustado na
pressão desejada (5,5 bar / 80 psig) antes de iniciar a operação de corte. permite
que o ar flua por alguns minutos. Este procedimento removerá qualquer con-
densação que tenha sido acumulada durante o período que a máquina perma-
neceu desligada. Certifique-se de colocar a chave na posição de operação antes
de começar a operação de corte.
E. Manômetro: Indica a pressão que está sendo fornecida.
F. Knob controlador de pressão. Utilizado para ajustar a pressão de ar no pro-
cesso de corte. A faixa de operação da POWERCUT 650 é 5,5 bar (80 psig).
G. Chave de travamento do gatilho . Quando colocada na posição trancada,
permite-se soltar o gatilho da tocha uma vez iniciado o processo de corte.
Para finalizar o arco ao término do corte, pressione e solte o gatilho da tocha
novamente ou afaste a tocha da peça de trabalho. Quando a chave é colo-
cada na posição destrancada, o gatilho deve ser pressionado pelo operador
durante todoo processo de corte, soltando-o ao término da operação.
139
OPERAÇÃO
F. REGULADOR DE
PRESSÃO
VISTA TRASEIRA
A. CHAVE LIGA-DESLIGA
