Lenguaje de programación STEP 5
El cuerpo del módulo -dependiendo del tipo de módulo- contiene
-
las instrucciones STEP 5 (para OBs, PBs, SBs, FBs, FXs),
-
los datos constantes o variables (para DBs, DXs),
-
la lista de operandos formales (para FBs, FXs).
Para los tipos de módulos DB, DX, FB
y FX,
el PG genera además una cabecera de módulo
(DV, DXV, FV, FXV). Estos módulos contienen las informaciones relativas al formato de datos
(para DB y DX) o indicaciones de salto (para FB y FX) las cuales solamente pueden ser
valoradas por el aparato de programación. De ahi, que las cabeceras nunca se transfieren a la
memoria del autómata. El usuario no tiene una influencia directa sobre el contenido de dicha
cabecera de módulo.
Un módulo STEP 5 puede ocupar máximo 4.096 palabras en la memoria de programa del
procesador. Es preciso tener en cuenta la capacidad de memoria del aparato de programación
usado durante la introducción o la transferencia de los módulos.
Para la programación, se dispone de los tipos de módulos siguientes:
El módulo de datos DB 1, DB 2 y DX O contienen parámetros. Dichos módulos de datos están
reservados para ciertas funciones y no pueden ser utilizados por tanto a discreción.
Todos los módulos programados se transfieren en un orden aleatorio desde el PG a la memoria
de programa del autómata, la cual está constituída por un módulo de memoria RAM o EPROM
insertable en el procesador. Las direcciones de principio de los módulos memorizados se
almacenan en el módulo de datos DB O.
PBI
PB2
e
e
FB
1
a
e
DB 1
e
SBlO
e
OB1
l
M6dulo RAM
o EPROM
enchufable
en l a
CPU

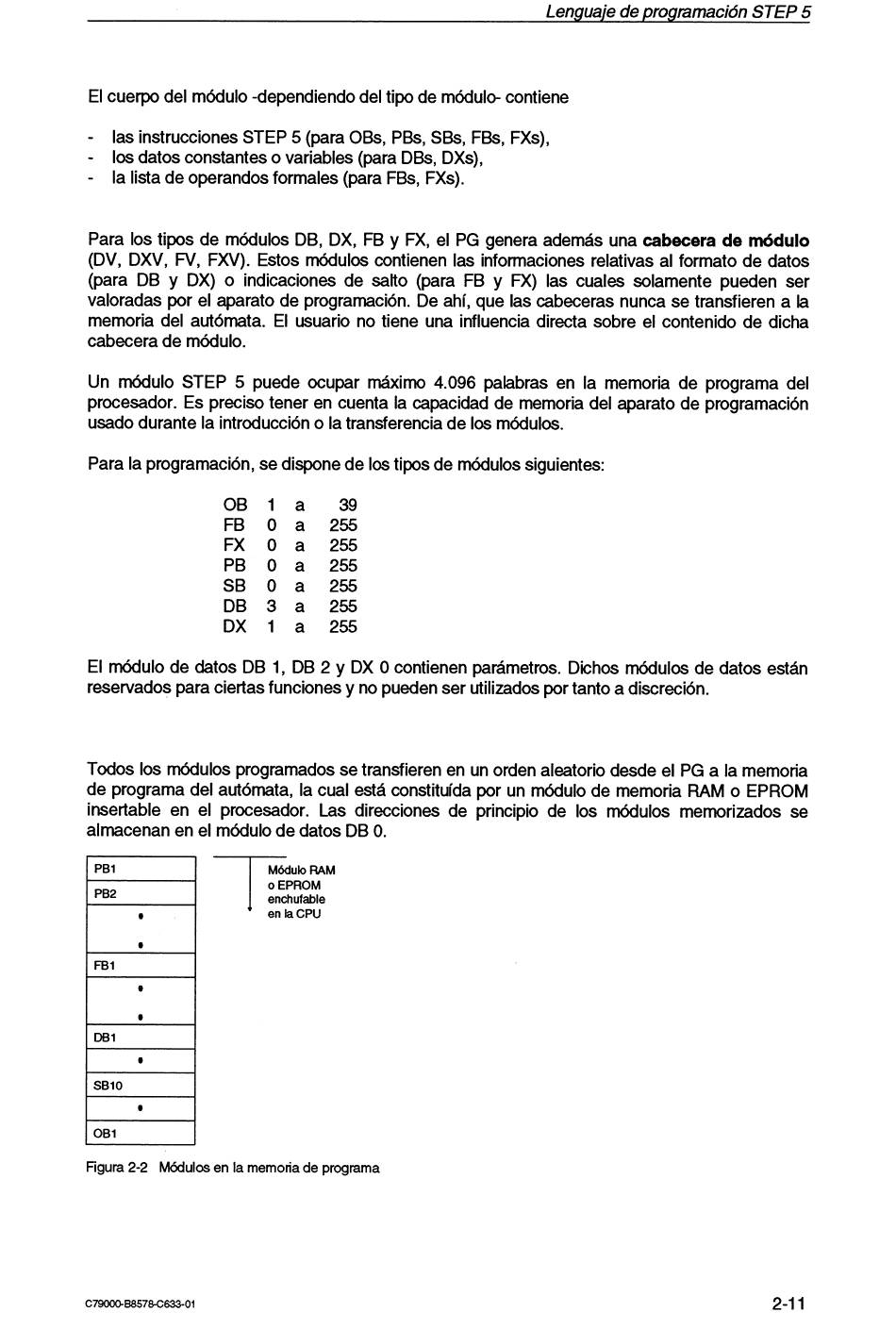

Figura 2-2 Módulos en la memoria de programa
