5. INSTRUÇÕES DE MONTAGEM
Componentes necessários para montagem de um D-BOLT em betão. Os meios de fixação necessários para a
montagem
não estão incluídos no fornecimento do produto, sendo necessários adicionalmente os seguintes componentes:
§ Berbequim martelo
§ Broca para betão (leve em consideração as indicações das instruções de montagem dos meios de fixação)
§ Bombas de sopro para limpeza dos orifícios perfurados (Art. Nº 0903 990 001 da WÜRTH)
§ Escovas de limpeza (Art. Nº 0905 499 007 da WÜRTH)
§ Chave dinamométrica calibrada com cabeça de garfo tamanho 24
§ Martelo
§
§ Sistema de injeção Würth W-VIZ/A4 M16 composto por:
1 haste de ancoragem
1cartucho de argamassa WIT-VM 100 de 330 ml (incl. misturador estático)
ou
§ Sistema de injeção Würth W-VIZ-IG/A4 M16 composto por:(n.º art. Skylotec AP-057 sem cartucho de
argamassa)
1 haste de ancoragem
1 parafuso sextavado
1 anilha
1cartucho de argamassa WIT-VM 100 de 330 ml (incl. misturador estático)
Indicação especial:
A classe de resistência mínima para o betão deve ser C20/C25 e deve ter uma espessura mínima, em fixação com
o sistema de injeção WÜRTH W-VIZ/A4 M16, de 170mm e em fixação com o sistema de injeção WÜRTH
W-VIZ-IG/A4 M16x120, 160mm.
5.1 Ponto de ancoragem SKYLOTEC D-BOLT AP-058, AP-063-GE e AP-063-GPS

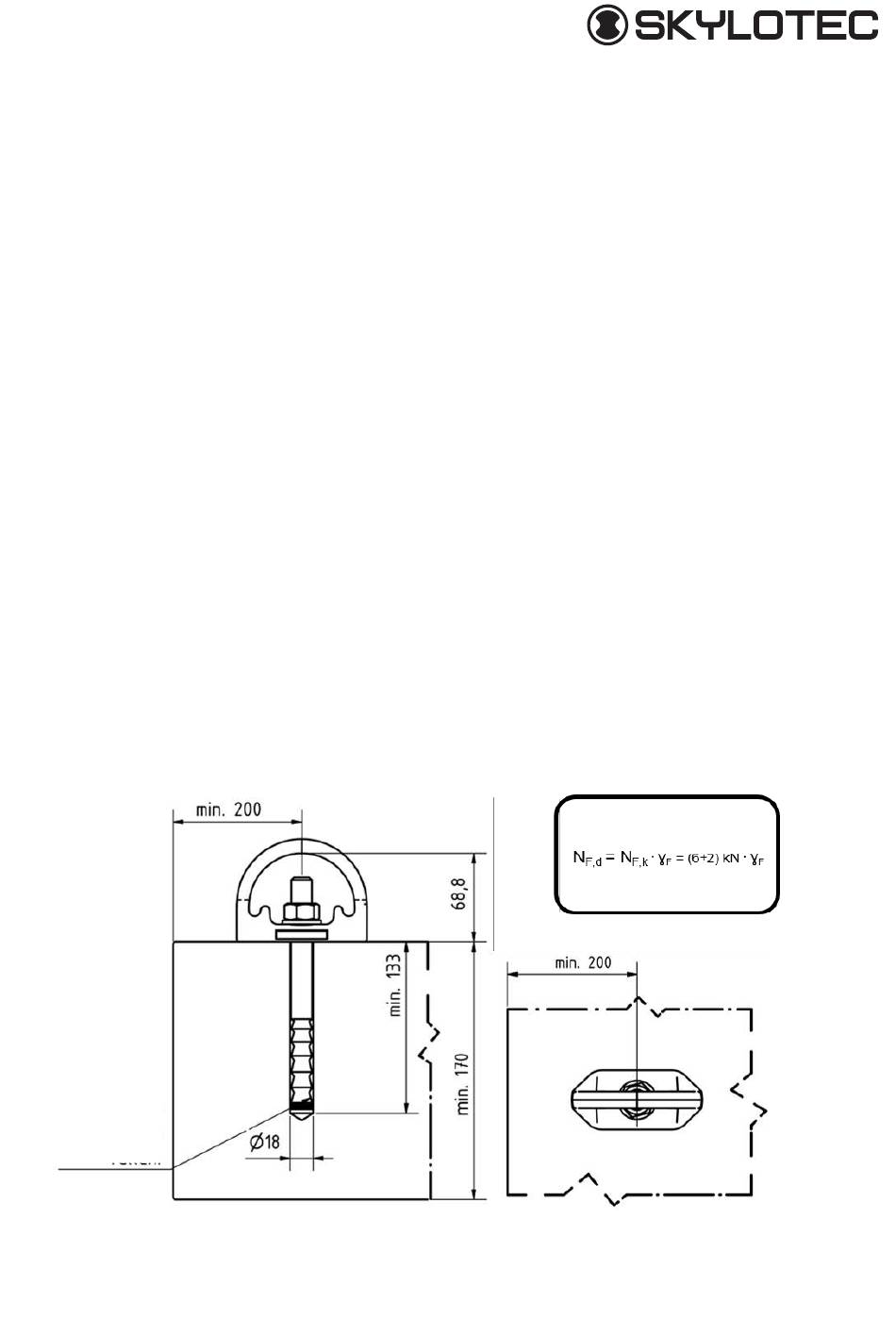

no estado montado com sistema de injeção WÜRTH W-VIZ/A4 M16
Encher o furo
com WIT-VM
100.
Todas as dimensões em mm.
MAT-MA-0005-00-PT
W-VIZ/A4 M16-125-30/180
W-VIZ-IG/A4 115 M16x 120
M16 x 45 DIN 933 V4A 70
Di=17, De=30, P=3 DIN 125 V4A
D-BOLT 20/07/2018
(N.º art. Würth 0905 451 601)
(N.º art. Würth 0905 440 003)
(N.º art. WÜRTH 5916216120)
(N.º art. Würth 0905 440 003)
Número de utilizadores: 3
Todas as direções
