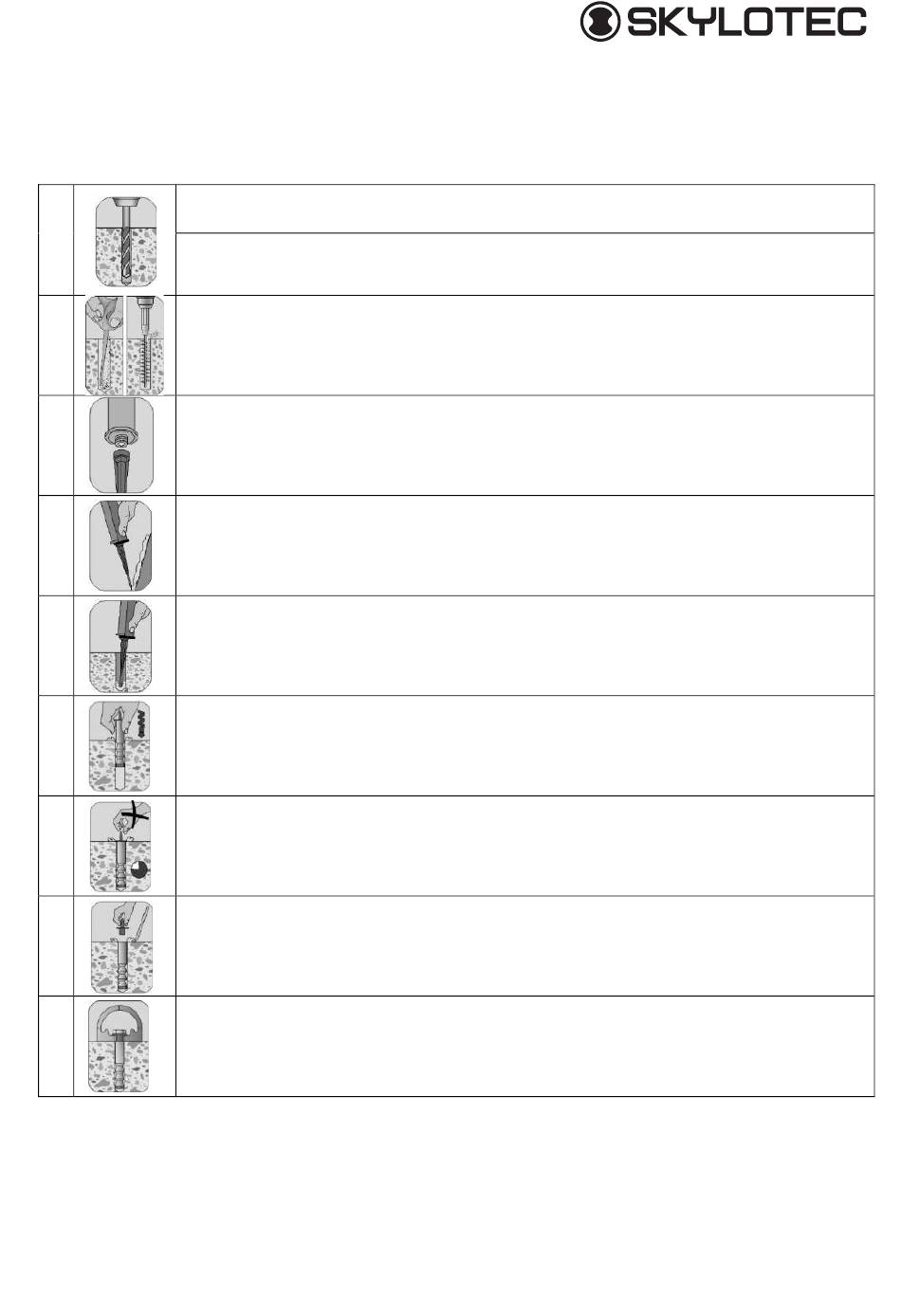

5.2.1 Instructions de montage des points d'ancrage SKYLOTEC D-BOLT AP-058 ; AP-
063-GE et AP-063-GPS montés avec un dispositif d'injection WÜRTH W-VIZ-IG/A4
M16X120.
Suivre les instructions de montage et noter l'homologation (ETA-04/0095) des pièces de
fixation.
1
Faire un perçage avec un foret de diamètre d
perpendiculairement à la surface de l'assise d'ancrage.
2
Nettoyer le trou de perçage (soufflage sans huile 2 fois, brossage 2 fois, soufflage sans huile 2 fois).
3 Visser le mélangeur sur la cartouche, utiliser un pistolet à injecter.
Avant utilisation, presser sur le pistolet à injecter (10 cm env.), ne pas injecter directement dans le
4
perçage.
Vérification de la température de l'assise d'ancrage. La température doit être ≥ +5°C. Injecter le coulis
5
de mortier au fond du trou de perçage. Le trou doit être rempli jusqu'au 2/3 environ en mortier.
Enfoncer la tige d'ancrage filetée en exerçant de légers mouvements de rotation jusqu'au fond du
6
trou.
Vérifier la quantité de mortier, afin de vérifier la profondeur. Le coulis doit arriver jusqu'à la surface. Si
7
le mortier n'est pas visible à la surface, tirer immédiatement la tige d'ancrage filetée et refaire une
injection de mortier WIT-VM 100. Respecter le temps de durcissement du mortier.
8
Après le durcissement, enlever le mortier excédentaire et le bouchon de protection.
Monter le point d'ancrage AP-063-GE ou le AP-063-GPS, ne pas dépasser un couple de serrage
9
max de 50 Nm.
