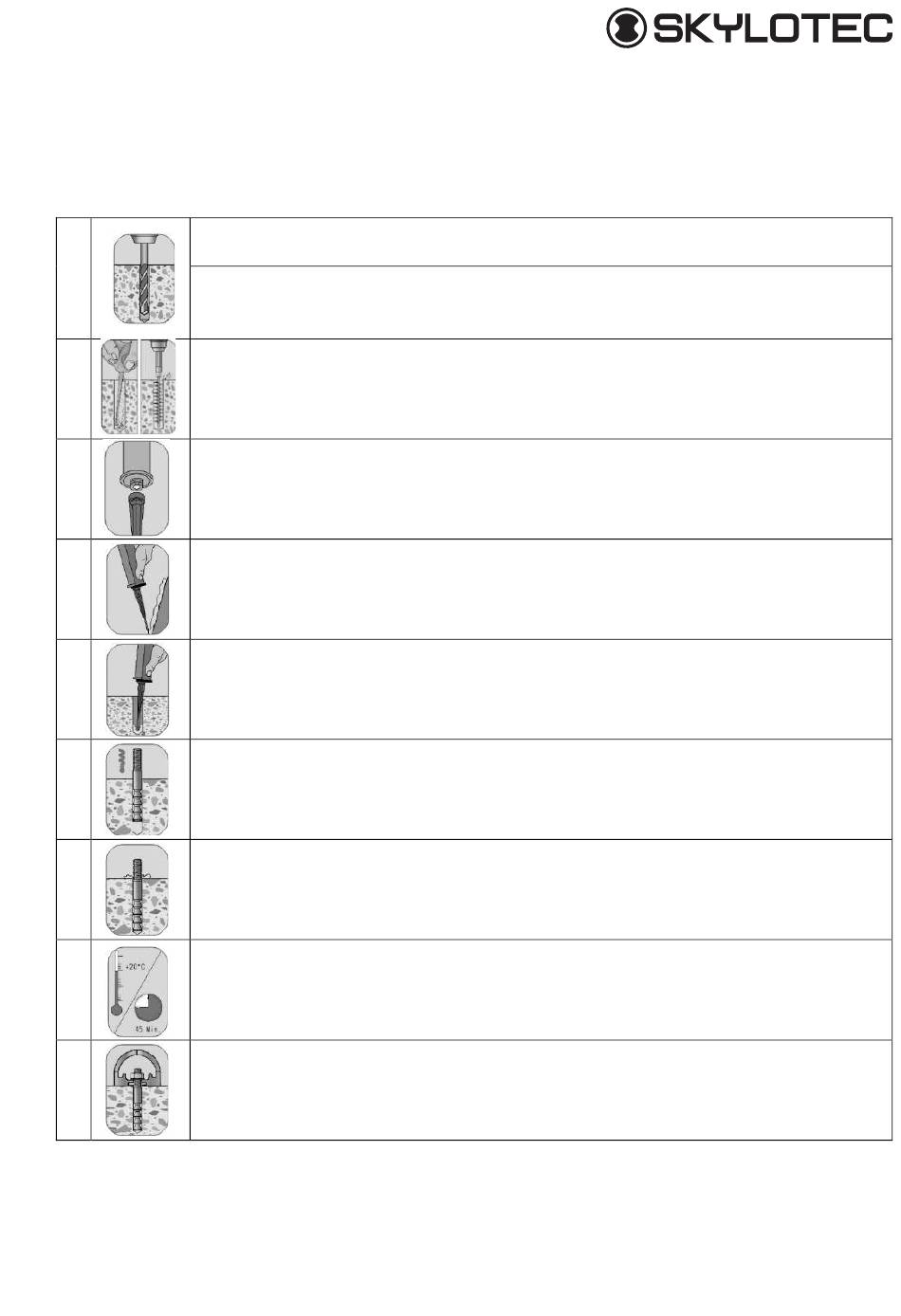

5.1.1 Instrucciones de montaje del punto de sujeción SKYLOTEC D-BOLT AP-058; AP-
063-GE y AP-063-GPS con el sistema de inyección W-VIZ/A4 M16 (h
WÜRTH
Deben tenerse en cuenta las instrucciones de montaje y la homologación (ETA-04/0095) del
elemento de fijación.
1
Utilizando un taladro de percusión, realice un agujero con un diámetro d
h ≥ 130 mm perpendicular respecto a la superficie de la base de anclaje.
1
Limpie el agujero (sople 2 veces para eliminar el aceite, cepille 2 veces, sople 2 veces para eliminar
2
el aceite).
3 Enrosque el mezclador en el cartucho, utilice una pistola aplicadora
Antes de empezar, haga salir un cordón de aproximadamente 10 cm, pero no lo inyecte en el
4
agujero.
Compruebe la temperatura de la superficie de anclaje. La temperatura debe ser ≥ +5 °C. Rellene con
5
mortero de inyección desde la base del agujero hacia fuera. El agujero debe llenarse con mortero de
inyección hasta aproximadamente 2/3 de su volumen.
Introduzca presionando la barra de anclaje ejerciendo un ligero movimiento giratorio hasta llegar a la
6
base del agujero.
Realice una inspección visual de la cantidad de mortero y la marca de la profundidad de ajuste. El
7
mortero debe llegar hasta la superficie. Si no observa mortero en la superficie, retire de inmediato la
barra de anclaje y vuelva a inyectar mortero de inyección WIT-VM 100.
Respete el tiempo de endurecimiento del mortero de unión. Se puede utilizar a partir de una
8
temperatura de ≥ +5 °C. Consulte las indicaciones de empleo en el cartucho y las instrucciones de
montaje.
9 Monte AP-063-GE o AP-063-GPS, no debe superar el par de apriete máximo de 50 Nm.
MAT-MA-0005-00-ES D-BOLT 20.07.2018
125) de
ef
= 18 mm y una profundidad
o
