5.4 Punto de sujeción SKYLOTEC D-BOLT AP-US-058; AP-US-063-GE y AP-US-063-
GPS cuando está montado en una estructura de acero para ANSI Z359.1:2007.
Medios de sujeción necesarios:
Los puntos de sujeción D-BOLT AP-US-058 y AP-US-063-GPS están autorizados por ANSI Z359.1:2007 con 22,2 kN
como punto de sujeción único para 1 persona, y el D-BOLT AP-US-063-GE con 44,4 kN, como dispositivo de sujeción
para 2 personas para la sujeción cuando el anclaje con medios de unión (tornillos) esté comprobado conforme con las
disposiciones técnicas de construcción.
La longitud debe seleccionarse en función del grosor del material de la subestructura y la altura de construcción máxima
del D-BOLT.
Herramientas necesarias:
§ Taladro
§ Taladro de acero D = 17 mm
§ Avellanador cónico 90°
§ Eventualmente, pintura para restaurar la zona de montaje
§ Llave dinamométrica calibrada con horquilla, ancho de llave 24
Indicaciones de seguridad
Para montaje en acero o construcción de acero:
El par de apriete debe ser en un tornillo 8.8 M16 de 230 Nm y en un tornillo de acero inoxidable A2-70 de 135 Nm.
La distancia del orificio debe permitir que la superficie de fijación del punto de sujeción se apoye siempre por completo
sobre el acero.
La longitud máxima del tornillo no debe exceder 8 x D (8 x 16 mm = 128 mm).
Se autoriza el corte de rosca únicamente a partir de un grosor de material de al menos 16 mm.
Deben utilizarse siempre arandelas y, en los agujeros pasantes, tuercas.
La zona donde se va a montar el punto de sujeción debe poder soportar con seguridad fuerzas estáticas de 22,2 kN para
AP-US-058 y AP-US-063-GPS y de 44,4 kN para AP-US-063-GE. Para ello, dicha zona deberá probarse estáticamente.
La unión roscada debe asegurarse con adhesivo líquido para evitar que pueda soltarse de forma involuntaria.

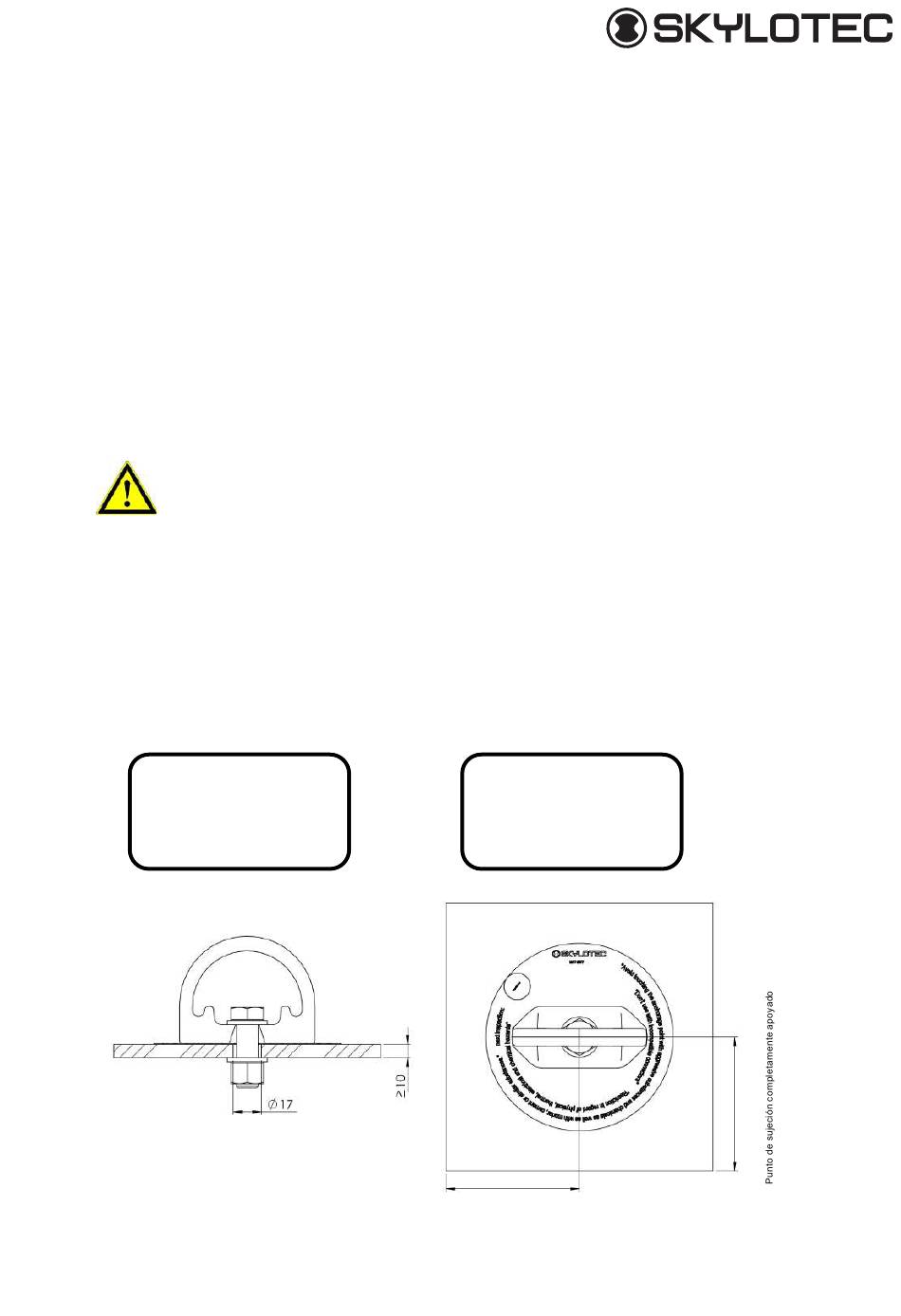

Número de usuarios: 1
AP-US-058 y AP-US-063-GPS
Todas las direcciones
Arandela de identificación
MAT-MA-0005-00-ES D-BOLT 20.07.2018
Número de usuarios: 1
Número de usuarios: 2
AP-US-058 y AP-US-063-GPS
AP-US-063 GE
Todas las direcciones
Todas las direcciones
Punto de sujeción completamente apoyado
