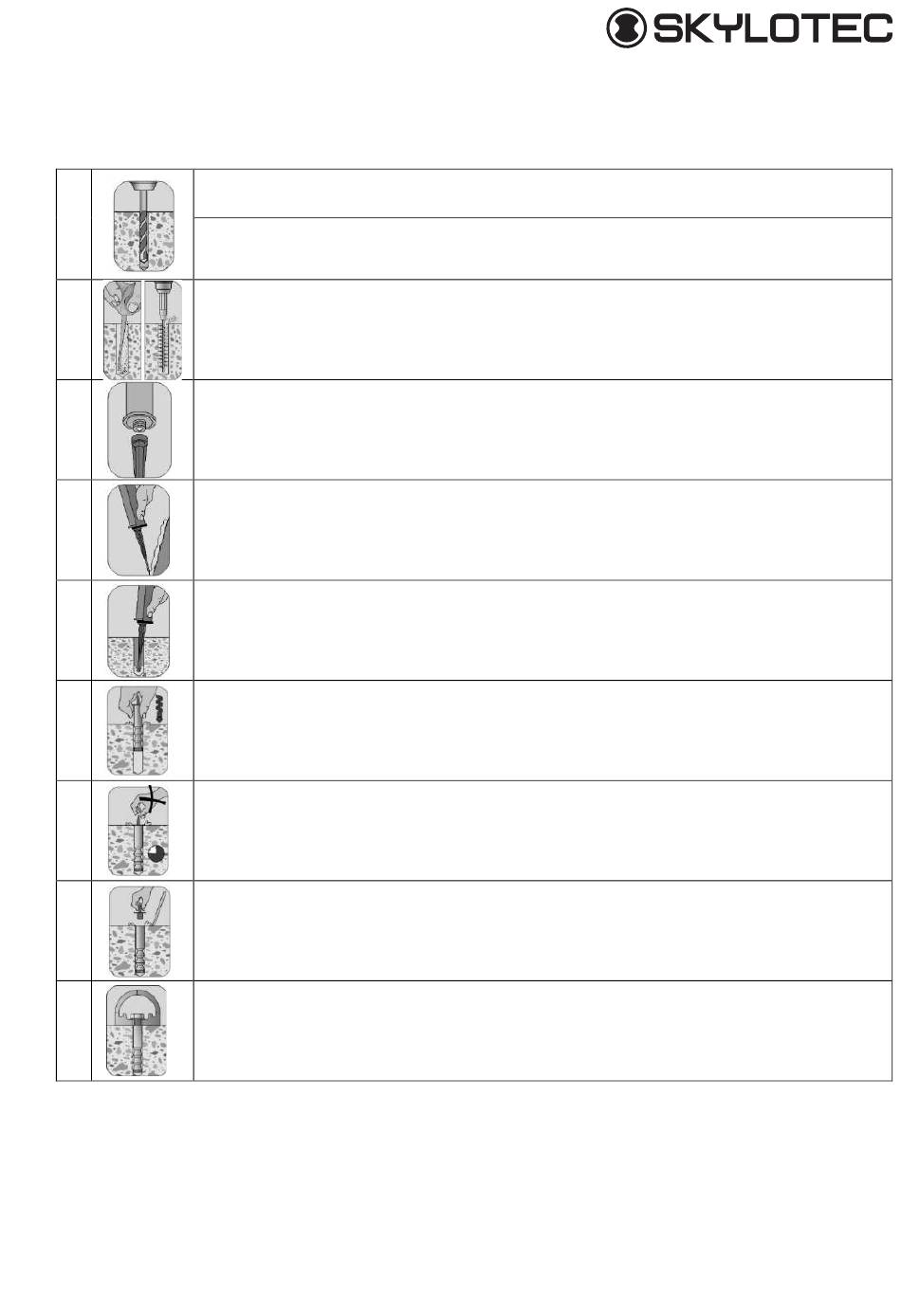

5.2.1 Instrucciones de montaje del punto de sujeción SKYLOTEC D-BOLT AP-058; AP-063-
GE y AP-063-GPS con el sistema de inyección W-VIZ-IG/A4 M16x120 de WÜRTH.
Deben tenerse en cuenta las instrucciones de montaje y la homologación (ETA-04/0095) del
elemento de fijación.
1
Utilizando un taladro de percusión, realice un agujero con un diámetro d
h ≥ 120 mm perpendicular respecto a la superficie de la base de anclaje.
1
Limpie el agujero (sople 2 veces para eliminar el aceite, cepille 2 veces, sople 2 veces para eliminar
2
el aceite).
3
Enrosque el mezclador en el cartucho, utilice una pistola aplicadora
Antes de empezar, haga salir un cordón de aproximadamente 10 cm, pero no lo inyecte en el
4
agujero.
Compruebe la temperatura de la superficie de anclaje. La temperatura debe ser ≥ +5 °C. Rellene con
5 mortero de inyección desde la base del agujero hacia fuera. El agujero debe llenarse con mortero de
inyección hasta aproximadamente 2/3 de su volumen.
Introduzca presionando el anclaje con rosca interna ejerciendo un ligero movimiento giratorio hasta
6
llegar a la base del agujero.
Realice una inspección visual de la cantidad de mortero y la marca de la profundidad de ajuste. El
mortero debe llegar hasta la superficie. Si no observa mortero en la superficie, retire inmediatamente
7
el anclaje con rosca interna e inyecte otra vez mortero de inyección WIT-VM 100. Respete el tiempo
de endurecimiento del mortero de unión.
8
Retire el mortero que ha sobresalido y la tapa de protección.
9
Monte AP-063-GE o AP-063-GPS, no debe superar el par de apriete máximo de 50 Nm.
