5.2.1 Stabdymo mechanizmo SKYLOTEC D-BOLT AP-058 montavimo instrukcija;
AP-063-GE ir AP-063-GPS su „WÜRTH" injekcine sistema W-VIZ-IG/A4 M16X120.
Atkreipti dėmesį į montavimo instrukciją ir tvirtinimo priemonių leidimą (ETA-04/0095).

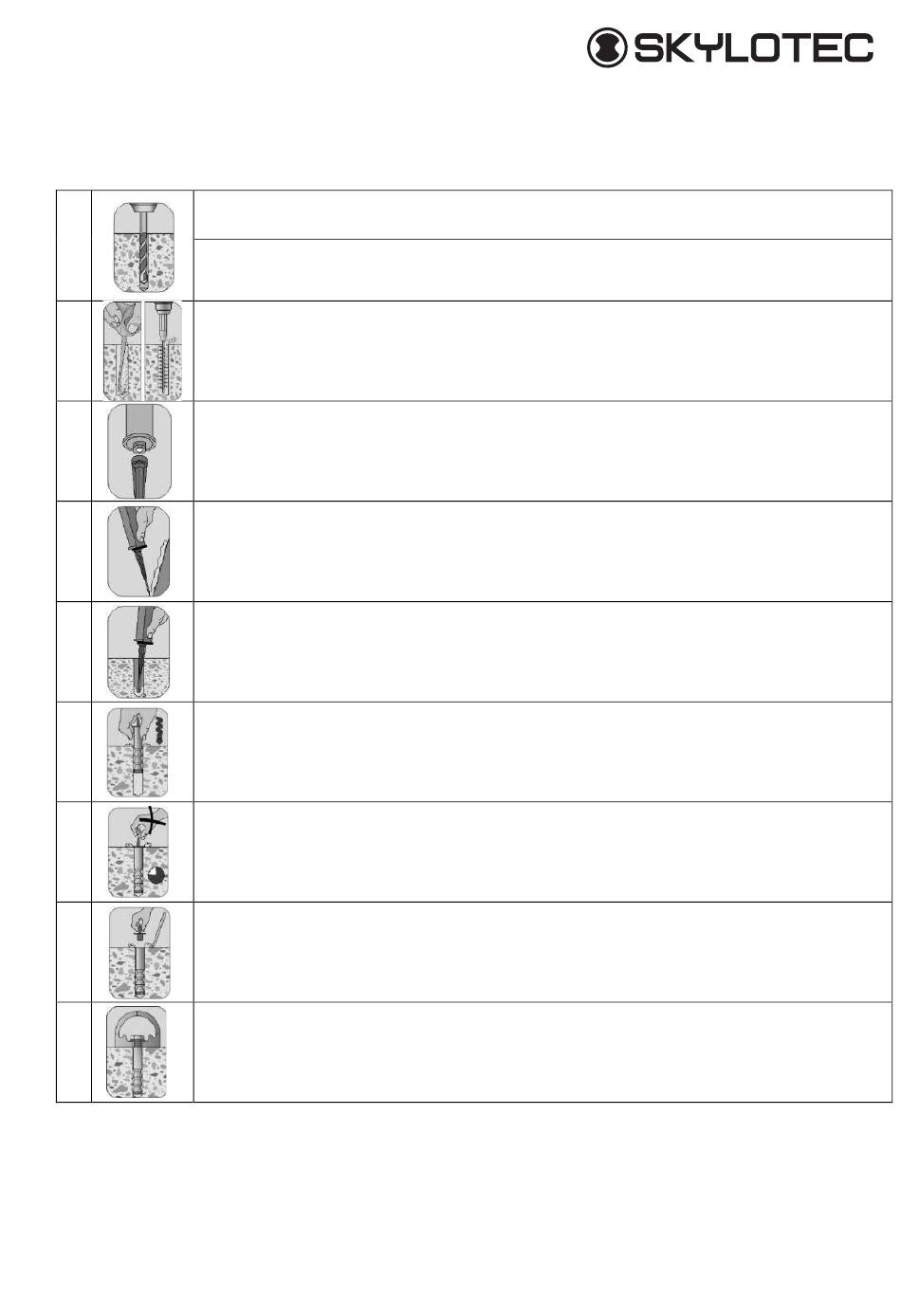

1
Gręžimo plaktuku išgręžkite d
pagrindo paviršiui.
2
Išvalykite išgręžtą skylę (2x išpūsti be tepalų, 2x išvalyti šepečiu, 2x išpūsti be tepalų).
3
Maišytuvą prisukite prie patrono, naudokite išspaudimo pistoletą.
4
Prieš naudojant išspausti maždaug 10 cm juostą, neleisti į išgręžtą skylę.
Įtvirtinimo pagrindo temperatūros tikrinimas. Temperatūra turi būti ≥ +5 °C. Injekcinį skiedinį pildyti,
5
žiūrint iš išgręžtos skylės dugno pozicijos. Išgręžta skylė injekciniu skiediniu turi būti pripildyta 2/3.
6 Vidinio sriegio inkarą, jį lengvai sukant, įspausti iki išgręžtos skylės dugno.
Optinė skiedinio kiekio kontrolė arba gylio ženklinimas. Skiedinio turi užtekti iki paviršiaus. Jei
7
paviršiuje skiedinys nebus matomas, tai nedelsiant ištraukti vidinio sriegio inkarą ir iš naujo įleisti
injekcinį skiedinį WIT-VM 100. Laikytis jungiamojo skiedinio sukietėjimo laiko.
8
Ištekėjusį skiedinį ir apsauginį dangtelį nuvalykite.
9
Įmontuoti AP-063-GE arba AP-063-GPS, maks. sukimo momentas – 50 Nm.
