Topes del soporte de salida
Consulte la Figura 20.
Abra la extensión trasera de la mesa para
dejar al descubierto los dos orificios (A).
Inserte un tornillo hexagonal de cabeza
redondeada M6 x 20 (II) desde abajo, y aprié-
telo con la llave Allen de 5mm suministrada.
Guía
Coloque la guía sobre los perfiles frontal
y trasero. Asegúrese que los cierres
de la guía están en posición de desblo-
queo (hacia arriba).
Coloque el extremo trasero de la guía en el
perfil trasero y asegúrese que la pestaña
de bloqueo de la guía queda debajo del
mismo. Repita para el perfil frontal.
Presione ambos cierres para fijar la guía
en su sitio.
Vea Figura 21.
ESPACIO DE ALMACENAJE
El espacio de almacenaje está situado
en los paneles izquierdo y derecho, y en
la parte trasera de la herramienta, tal y
como se muestra en las figuras 22 y 23.
b . Empujador
K . Conjunto antirretroceso
a . Llaves
L . Conjunto del protector de disco
I . Guía
N . Regla de ingletes
Cable eléctrico
ENSAMBLAJE
Frente
Rail
bloquear
b
K
cable
I
79
(continuación)

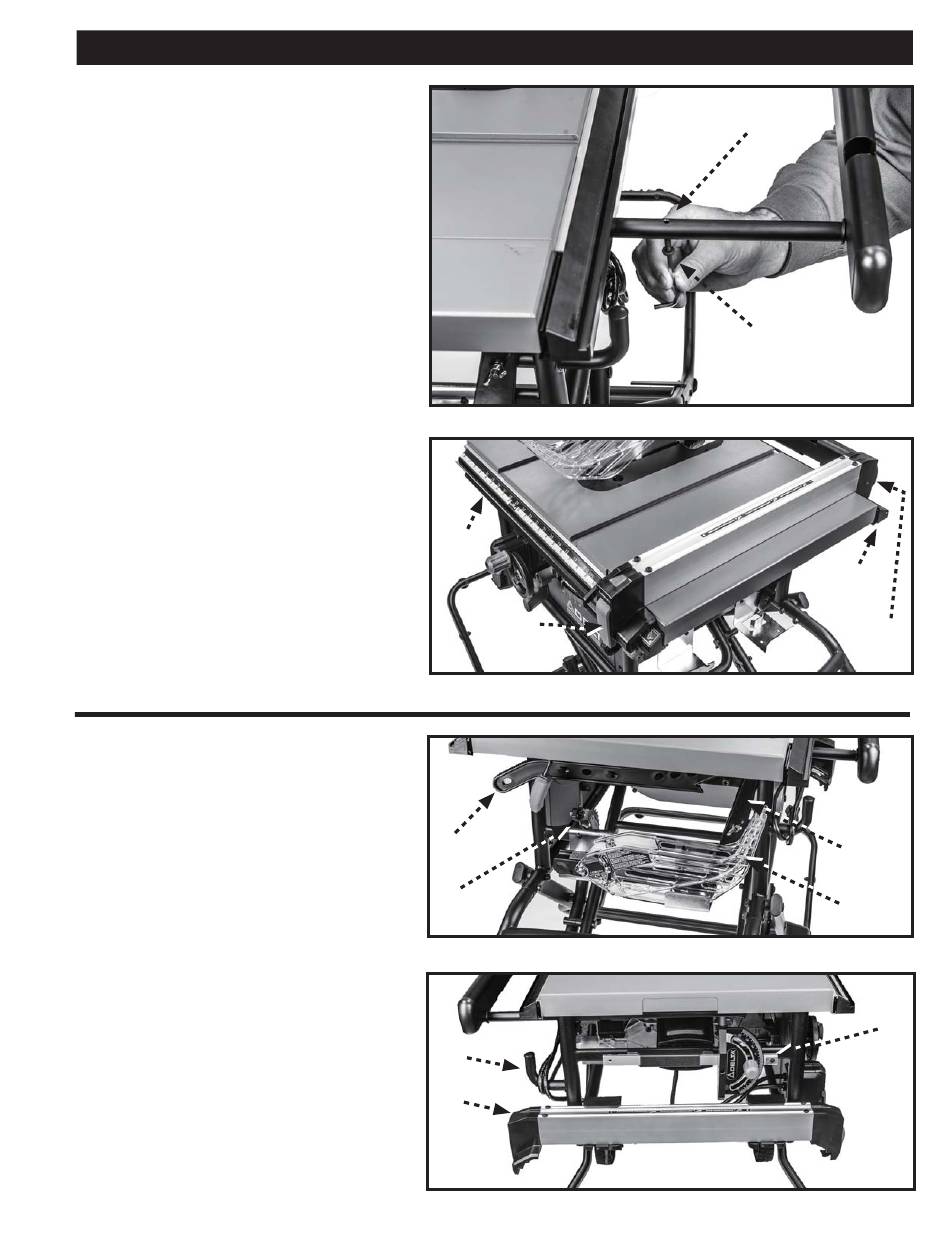

FIGURA 20
FIGURA 21
FIGURA 22
FIGURA 23
A
II
Rail
trasero
bloquear
a
L
N
