vacon • 82
Terminales de I/O en la OPTD3
NOTA:
Si se utiliza una tarjeta opcional de Ethernet OPTCI para la conexión de herramientas de NC,
como NCLoad, no será posible usar la tarjeta OPTD3.

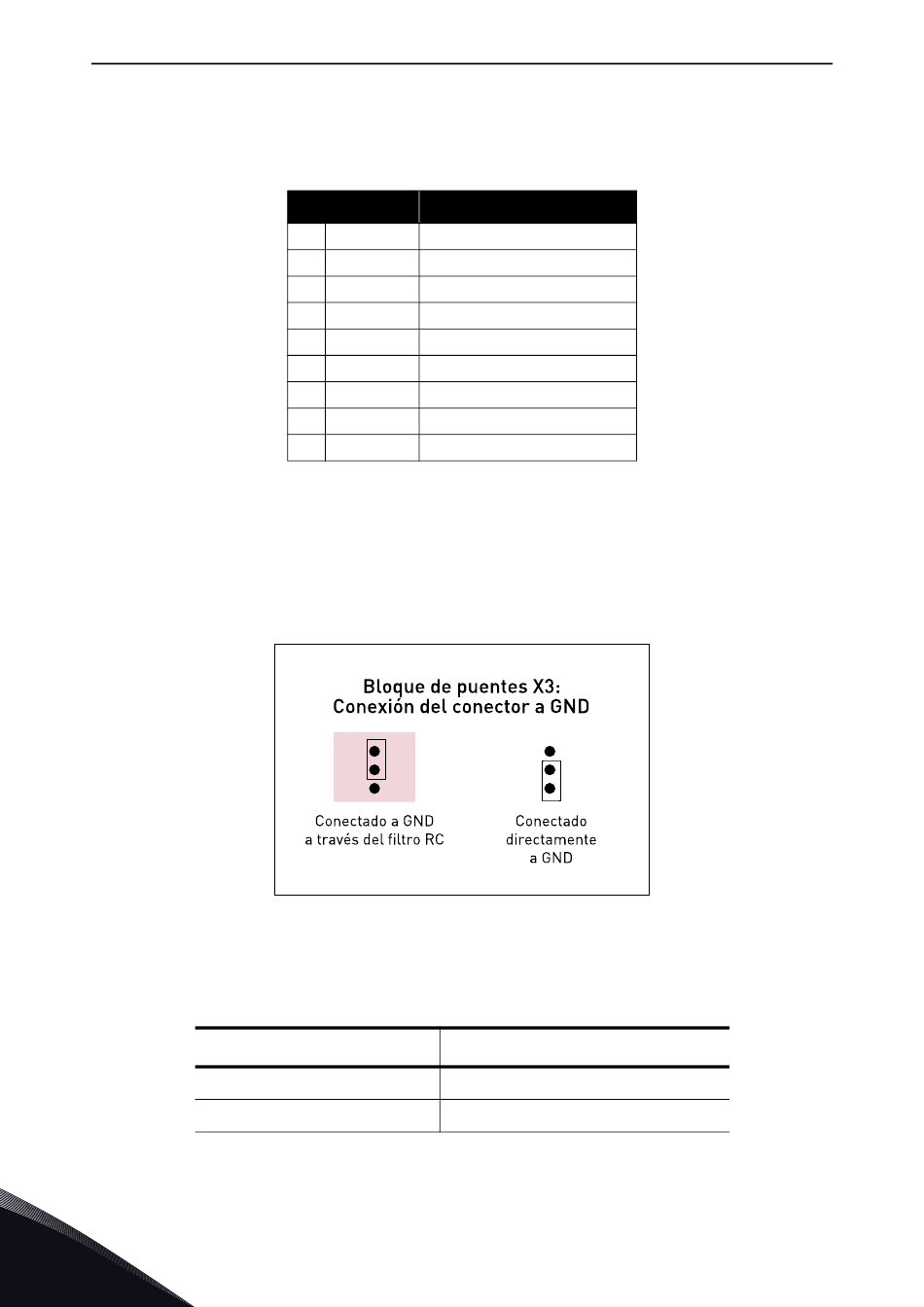

Selecciones de puente
Hay un bloque de puentes en la tarjeta OPTD3. A continuación, se muestran los ajustes por defecto
de fábrica y otras selecciones de puentes disponibles:
LED de estado de la tarjeta opcional OPTD3
3
Tabla 43. Terminales de I/O de la OPTD3
Terminal
1
2 TxD
3 RxD
4
5 GND
6 +9 V
7
8
9
Tabla 44.
LED
Verde (LED 1)
Roja (LED 2)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Descripción de las tarjetas opcionales
Información técnica
Transmitir datos
Recibir datos
Tierra aislada
+9 V aislados
7293_es.emf
Significado
Recibiendo datos
Transmitiendo datos
