700 Power Drive
Beschrijving, specificaties en

standaarduitrusting

Beschrijving

De RIDGID® Model 700 Power Drive werd ontworpen als
aandrijfmachine voor het aanbrengen van schroefdraad
op pijpen en leidingen. Met een omkeerschakelaar kunt u
kiezen tussen rechts en links draaien.
De aandrijfmachine is ontwikkeld voor het gebruik van de
RIDGID 12-R draadsnijkoppen (voor ⁄ " – 2" pijp). Met be-
hulp van adapters kunnen ook andere RIDGID draadsnij-
koppen (zoals OO–R en 11–R) worden gebruikt.
Bij het schroefdraadsnijden op pijpen met een diameter van
1" of groter, moet een steunapparaat, zoals de nr. 775 Steun-
arm of de RIDGID 14" zware pijptang is nodig om weerstand
te bieden tegen de krachten van het draadsnijden.
De Power Drive aandrijfmachine kan ook worden gebruikt
voor de aandrijving van de RIDGID 258 Pipe Cutter (bui-
zensnijder) en voor andere toepassingen, (zie "Andere toe-
passingsmogelijkheden").
Schakel- Motorbe-
Serienummer-
knop huizing
plaatje
Handgreep
Borstelkapje
Torsie-arm

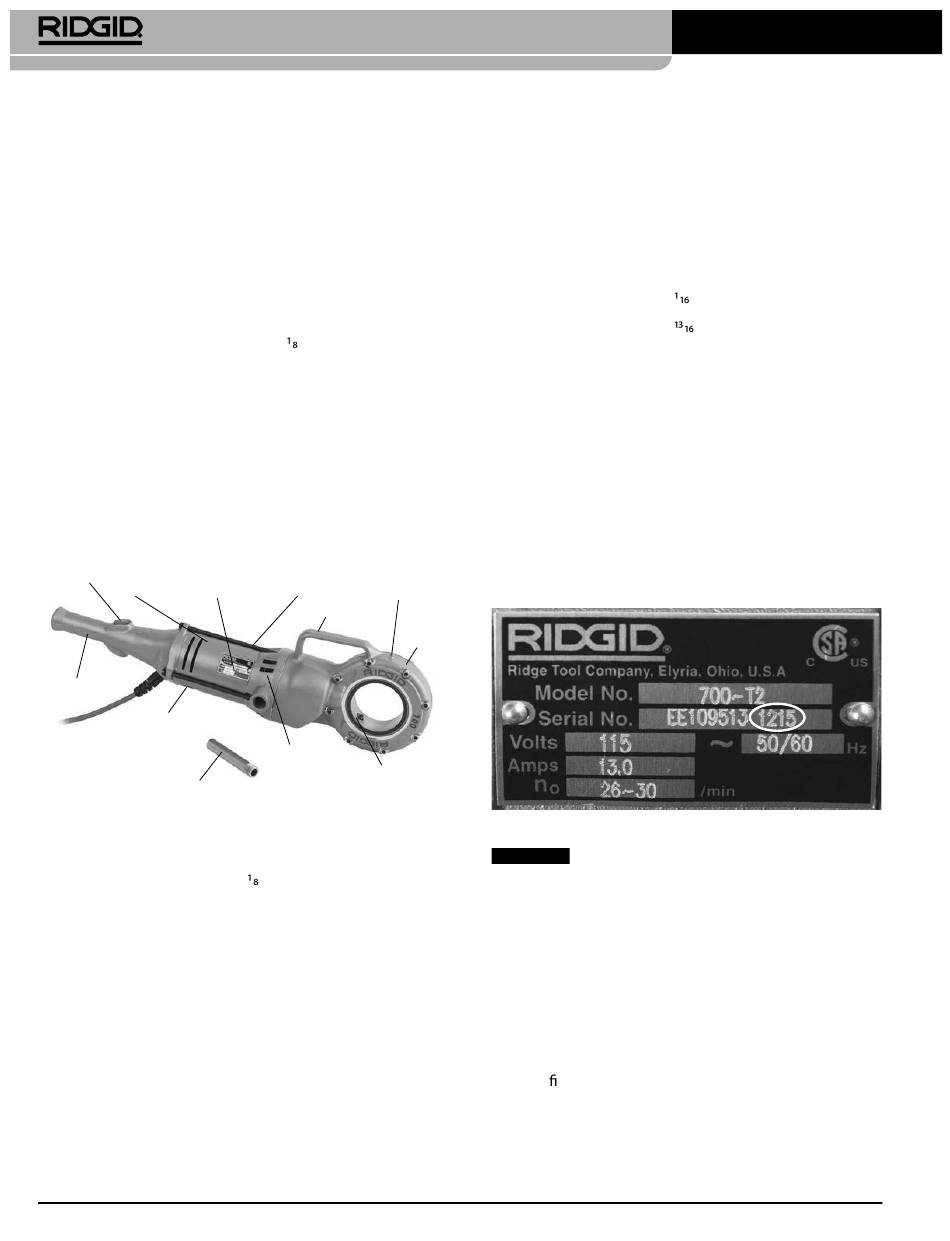

Figuur 1 – Power Drive 700 aandrijfmachine
Specificaties
Draadsnijcapaciteit ............ pijp: ⁄ " tot 2" (3 tot 50 mm)
bout: ¼" tot 1" (6 tot 25 mm)
met 00–RB snijkoppen
Motor:
Type .......................................... universeel, omkeerbaar
Vermogen .............................. ½ pk
Voltage ....................................115 V, 50/60 Hz; 230 V, 50/60 Hz
Spindelsnelheid: .................. 26–30 omwentelingen per
minuut (onbelast)
Bediening ................................. omkeerbare tweestandenscha-
kelaar met veerbekrachtigde
terugkeer naar de OFF-stand
64
Waarschuwingslabel
(op motorbehuizing) Smeernippel
Behuizing
Handgreep
van de
aandrijf-
kop
Ventila-
torhuis
Adap-
terpal
Aandrijfkop.............................. gegoten aluminium, overbren-
ging met rechte tandwielen en
kroonwielaandrijving, adap-
terpallen met veer, spindel
van gehard staal
Afmetingen:
Lengte ...................................... 28¼" (717 mm)
Breedte ...................................6 ⁄ " (154 mm)
Hoogte ....................................7 ⁄ " (198 mm)
Gewicht ..................................25 lbs (11 kg)
Standaarduitrusting
De Model 700 Power Drive set bevat de volgende elemen-
ten:
• 700 Power Drive aandrijfmachine
• Torsie-arm
• Handleiding
Het serienummerplaatje van de 700 Power Drive aandrijf-
machine bevindt zich aan de onderzijde van de motorbe-
huizing. De laatste 4 cijfers verwijzen naar de maand en
het jaar van de productie. (12 = maand, 15 = jaar).
Figuur 2 – Machineserienummer
LET OP Het kiezen van de juiste materialen en instal-
latie-, verbindings- en vormingsmethoden is de verant-
woordelijkheid van de systeemontwerper en/of installa-
teur. De keuze van verkeerde materialen en methoden
kunnen systeemstoringen veroorzaken.
Roestvrij staal en andere corrosiebestendige materialen
kunnen aangetast worden tijdens het installeren, verbin-
den en vormen. Deze aantasting kan leiden tot corrosie
en voortijdige defecten. Alvorens een installatie aan te
vatten, moet er een zorgvuldige analyse worden gemaakt
van de geschiktheid van de materialen en methoden voor
de speci eke bedrijfsvoorwaarden, met inbegrip van de
chemische en temperatuurvoorwaarden.
