Detección de posición externa
B.3 Detección de posición externa
B.3 Detección de posición externa
B.3.1 Funcionamiento de la detección de posición externa
El Position Transmitter consta básicamente de una caja y de una detección de posición interna.
La posición se detecta por medio de un potenciómetro o de un módulo NCS interno, capítulo
"Funcionamiento de un NCS (Página 281)". La unidad de regulador está separada del
posicionador.
Este tipo de instalación separada es conveniente en los casos en que las condiciones
ambientales en la valvulería superan los valores especificados para el posicionador.
El Position Transmitter se fija en una consola en el caso de los actuadores de giro y en una
escuadra de montaje en el caso de los actuadores lineales; capítulo "Montaje en actuador lineal
(Página 42)".
El Position Transmitter recibe energía auxiliar a través del Analog Input Module (AIM) que, al
mismo tiempo, garantiza la compatibilidad electromagnética.
①
②
③
④
⑤
⑥

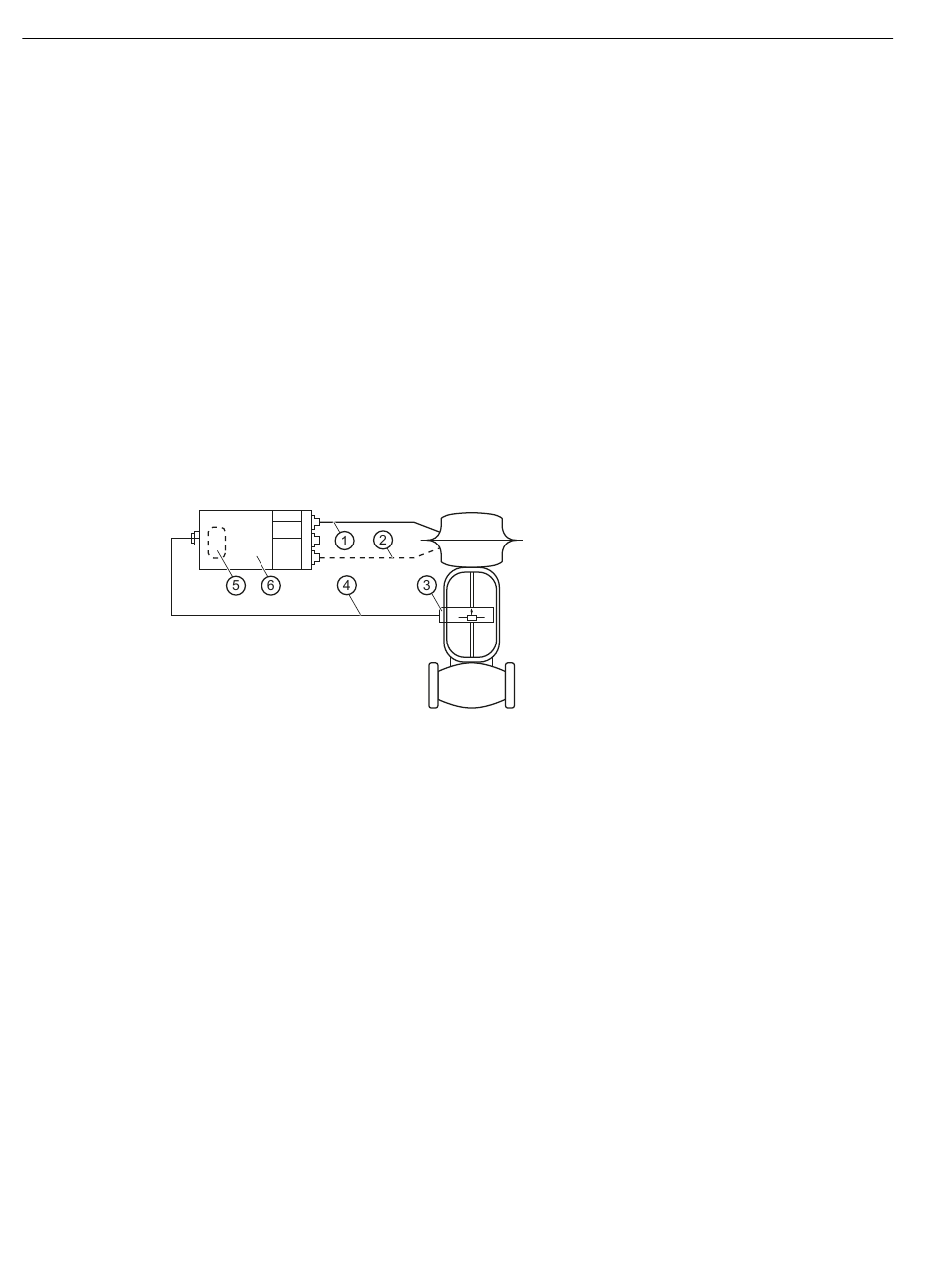

Figura B-10
B.3.2 Montaje de la detección de posición externa
El montaje del Position Transmitter es equivalente al montaje de un posicionador sin envolvente
antideflagrante. Proceda del modo descrito en el capítulo "Montaje e instalación (Página 39)".
La conexión del Analog Input Module (AIM) se describe en el capítulo "Analog Input Module
(AIM) 6DR4004-6F / -8F (Página 87)".
298
Conducto neumático
Conducto neumático en actuadores de doble efecto
Position Transmitter
Cable eléctrico
Analog Input Module (AIM) (montado en el posicionador o instalable a posteriori)
Posicionador
Position Transmitter y posicionador
SIPART PS2 con 4 a 20 mA/HART
