Tabla 6- 5
Parámetro
p0757
p0758
p0759
p0760
p0761
Definición de la función de la entrada analógica
La función de la entrada analógica se define conectando una entrada de conector cualquiera
con el parámetro p0755. El parámetro p0755 se asigna a la entrada analógica
correspondiente a través de su índice (es decir, el parámetro p0755[0] está asignado a la
entrada analógica 0).
Tabla 6- 6
CI
p1070 Consigna principal
p1075 Consigna adicional
p1503 Consigna de par
p1511 Par adicional 1
Encontrará una lista completa de las entradas de conector en el Manual de listas.

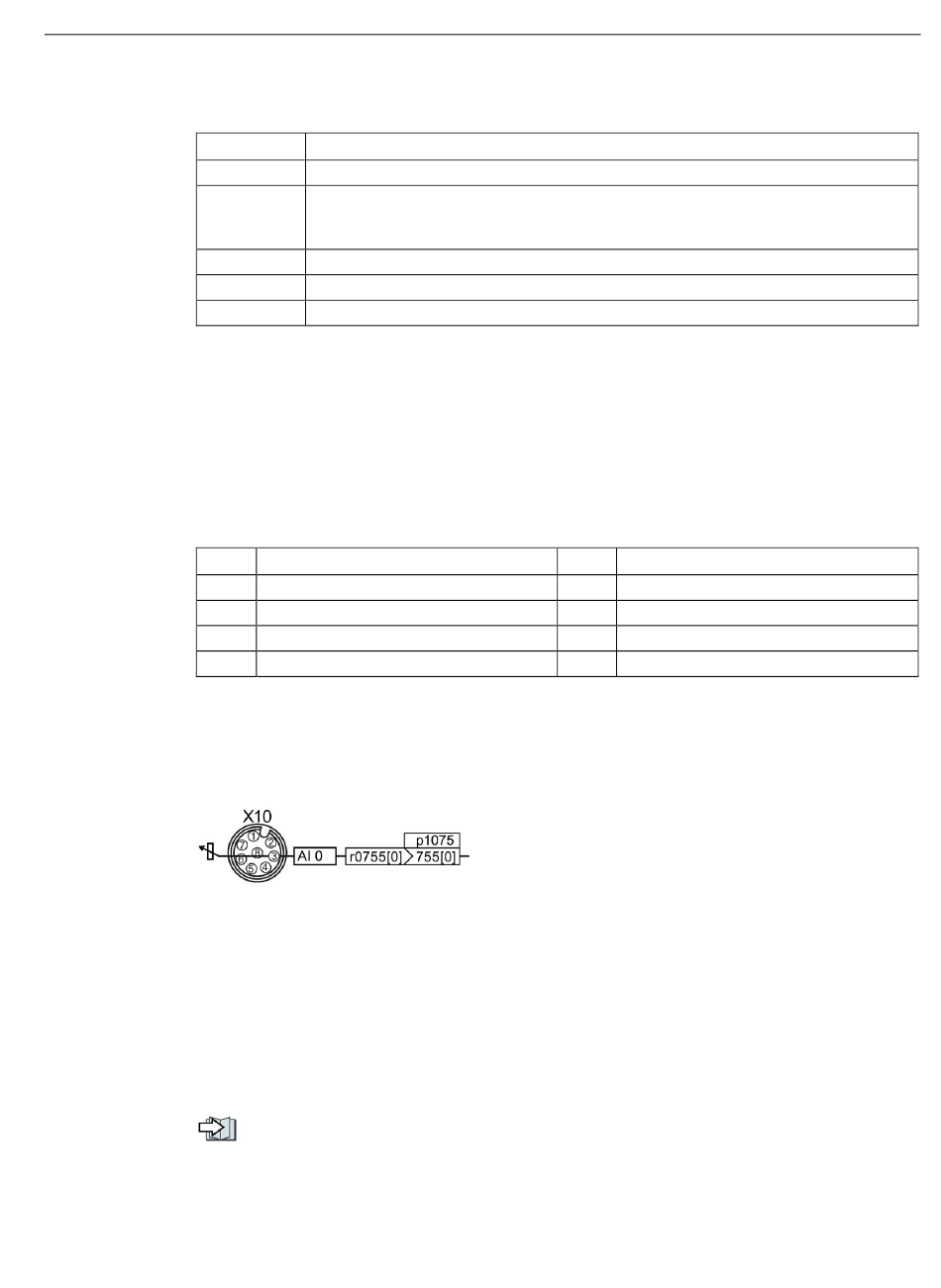

Definición de la función de la entrada analógica, ejemplo

Ajustes avanzados

Filtrado de la señal
Si es preciso, la señal leída a través de una entrada analógica puede filtrarse mediante el
parámetro p0753.
Encontrará información más detallada en la lista de parámetros y en el esquema de
funciones 2251 del Manual de listas.
Variador distribuido para motorreductores SIMOGEAR
Instrucciones de servicio, 04/2018, FW V4.7 SP10, A5E31298649E AI
6.3 Adaptación de ajustes predeterminados de las entradas y salidas
Parámetros para la característica de escala y la vigilancia de rotura de hilo
Descripción
Coordenada x del 1.er punto de característica [V]
Coordenada y del 1.er punto de característica [% de p200x]
p200x son los parámetros de las magnitudes de referencia, p. ej., p2000 es la veloci-
dad de referencia.
Coordenada x del 2.º punto de característica [V]
Coordenada y del 2.º punto de característica [% de p200x]
Umbral de respuesta de la vigilancia de rotura de hilo
Entradas de conector (CI) del convertidor de frecuencia (selección)
Significado
Manuales para el variador (Página 399)
CI Significado
p1522 Límite de par superior
p2253 Consigna de regulador tecnológico 1
p2264 Valor real de regulador tecnológico
Para utilizar la entrada analógica AI 0 como fuente
para la consigna adicional, es necesario ajustar
p1075 = 755[0].
Puesta en marcha avanzada
153
